Contruir el FUZZ FARNER a lo Grand Funk

godsavemetal
#25 por godsavemetal el 08/05/2011
soy un detallista incondicional y maniaco!! jajajaja!!! esa es mi firma personal aparte de los potes directos a las placas ya no los hago con cables ahora le pongo PCB especiales cheka mi BOX OF METAL:
Esto me da dos cosas ORDEN y soporte para el PCB!!! nada de cables colgando de los potes eso lospuede malograr; lo del estañado es por manía y por protección donde vivo hay demasiada humedad y el cobre desnudo se oxida y corroe facilmente tengo circuit estañados sin caja desde hace 40 años y funcionan a la perfección!!! eso lo vi en un radio antíguo y me quedó grabado en la mente y así lo hago dede que terminé electrónica!!! en los 70´s!!! asú tanto tiempo ha pasado!! pero en fin si lo deseas hacer a buena hora!!! un poco de pulso y te vuelve experto en soldadura es buen ejercicio!!! lijo bien, limpio pa sacar restos de cobre, embadurno con pasta pa soldar, y estaño refacil!!!
Subir
OFERTAS Ver todas
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
Lespaulhc
#26 por Lespaulhc el 08/05/2011
muy bueno pero no se ve bien como acoplas las placas de los potes,por debajo me refiero.:)
Subir
godsavemetal
#27 por godsavemetal el 08/05/2011
akilius escribió:
muy bueno pero no se ve bien como acoplas las placas de los potes,por debajo me refiero.:)


Mi estimado amix AKILIUS; primero en mi país solo venden potes de eje ranurado de 16mm de diámetro no hay otra cosa; la mayoría son lineales o sea B y a las justas viene los logarítmicos o sea A; ni en sueños encontrar de 9mm y menos los antilog; imposible los de WHA!! tengo qque rebuscar en potes de 22mm de 100K y pagar las ganas pa reparar los WHA!!; a lo que me dices buenas son las imágenes ahí te van de cerca:
a181a428b654188136a5c13e7b1f4-1042095.giffea4d94d468a46a11be2629a1751f-1042095.giffd20ae975cf825553818749f7f555-1042095.gif7b76d9aa4aca2b4177ae71146d919-1042095.gif

Sives en los detalles con un alambre que me queda de los terminales que se corta de las resis y los condensers hago muletillas que sueldo al PCB de los potes y de allí alos pads que ubico en lugares estrategicos!! y se suelda en su sitio si ves la foto de la soldadura en los pads!! ojalá te sirva de inspiración!!! no siempre me sale así ya que debo utilizar cables mira este otro PCB que acabo de terminar eds un BIG MUFF PI triangle version con mod mías ya lo publicaré cuando termine su caxica:

VISTA DE LA PLACA DE POTES:


VISTA DE LAS CONEXIONES CON CABLES DE COLORES A LA PLACA

OTRA VISTA DE LOS CABLES A LA PLACA

Espero te sirva; esa última placa se sujeta a la principal or pequeñas muletillas y se logra gran estabilidad!!! pero ojo fijarla a zonas de tierra!!!!
Subir
pk2
#28 por pk2 el 08/05/2011
FUNCIONAAA!! bueno esta antes cuando he llegado a casa del pueblo e puesto bien el transistor y funciona perfecto a ver si mañana me da tiempo y gravo unos mp3 y todo gracias a el amigo GodSaveMetal gracias por todo tio.
Bueno tu eres un fenomo en el tema del diy por lo que veo me gustan mucho esos sopor pata los potenciometroos eres un artista.

saludo PK2
Subir
godsavemetal
#29 por godsavemetal el 08/05/2011

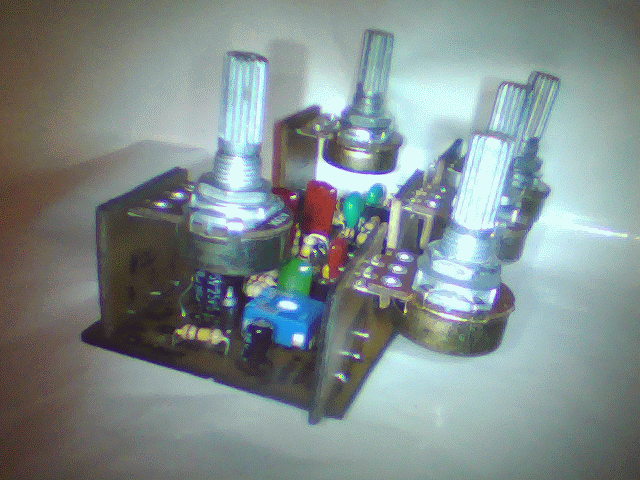

Esos soportes los hago al momento de tener el PCB ya con todos los componentes y decido su altura en ese momento y si no se puede los sueldo por el lado cobrado y resuelto el entuerto !!!! ahorita toy con el ZOOM TRIMETAL que se posteó e un foro amigo argentino; también toy detrás del CHORUS CHORIZO ARGENTINO ta buenazo!! basado en el LITTLE ANGEL MINI CHORUS que ya hice y posteé emn el foro gringou con 5 potes!!! ufufuffufffffff!!! falta horas al día !!!!! y tiempo para hacerlos!!! en mi país los repuestos y piezas electrónicas vienen de la china y KOREA por eso son baratísimos!! en comparación con vuestros costos!! un pedalillo a lo sumo me sale en 25 dollar gringou y esto!!! así tenga veinte ICs!!!! increible no!!!! buenopara nuestros magros ingresos 25 dollar duele!!!!!! mira las fotos del TRIMETAL y los PCB pa sus potes; uno de ellos es doble:

EL PCB DE LOS POTES



Disculpen la poca resolución en mis fotos son hechas con mi wevcam no hay mosca pa comprar una cámara!!! pero se ven algo se ve, espero les guste; ya postearé cuanto tenga molido pa sus caxitas!!!
Subir
Lespaulhc
#30 por Lespaulhc el 09/05/2011
muy bueno brother,oyeme una cosa,porque en vez de gastar tanto estaño en la pcb no coges y le das con laca del pelo,asi no se oxida.es una idea .
Subir
godsavemetal
#31 por godsavemetal el 09/05/2011
akilius escribió:
muy bueno brother,oyeme una cosa,porque en vez de gastar tanto estaño en la pcb no coges y le das con laca del pelo,asi no se oxida.es una idea .


La laca de pelo queda pegajosa!!!! y la laca verde pa PCB es carísima contra el kilo de estaño peruano que es muy bueno barato!!!!! tons me queda estañarlo!!!!!!
Subir
gonzapiojo
#32 por gonzapiojo el 09/05/2011
muy buen sonido loco lo voy a montar

gracias saludos
Subir
nandychu
#33 por nandychu el 16/07/2011
Lo estoy montando, a ver si vuelven las imagenes de los pcb y las que subió pk2 de su placa!

A ver que tal suena ejeje
Subir
batabuntu
#34 por batabuntu el 17/09/2011
Buenas, ante todo agradeceros a todos las aportaciones ya que me estoy haciendo poquito a poco unos cuantos pedales y suenan todos bastante bien. El problema es que he montado este (la version 1) y suena de lujo, peeeeeeero al intentar ponerle el conmutador ese de bypass de 9 conexiones no he conseguido que suene. El problema lo encuentro en que el esquema de la página uno tiene dos ground, input, output y 9+, mientras que en la placa del fuzz farner tengo 9+ 9- in+ in- out+ out- y no entiendo como se corresponden con el diagrama. Ya lo se, debo ser muuuuuuu burro por no enterarme de esto pero es que no lo consigo y lo llevo intentando dos días ¿me podríais decir en el diagrama de la pagina 1 donde pone pcb como se corresponde con el fuzz farner? Porque a parte el fuzz farner lleva el led integrado y claro ahí ya me mató. Muchas gracias y perdonar por el trabajo que os doy.....
Subir
batabuntu
#35 por batabuntu el 18/09/2011

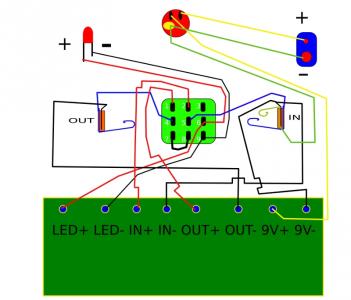

bueno, por fin lo he conseguido y por si a alguien le hace falta pongo el diagrama de como lo he montado para que alguien lo pueda usar si lo necesita
Archivos adjuntos ( para descargar)
Subir
