Gibson Les Paul 3 Pickups ! Solicito Ayuda !

Solucionado

Eso es lo que prefiero, una pastilla en cada posición del selector, a ser posible

OFERTAS Ver todas

-9%

Boss Katana Mini

99 €

Ver oferta
-29%

tc electronic SCF Gold SE Chorus/Flanger

102 €

Ver oferta
-23%

TC Electronic Ditto Looper

59 €

Ver oferta

Pues sería hacer lo que comento en el #19

Ok

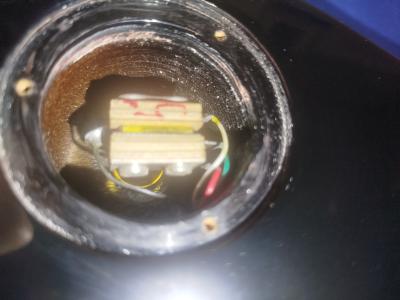

En la cavidad del selector solo veo el cable verde que va conectado en el centro. Del amarillo ni rastro

Archivos adjuntos ( para descargar)

Ok!
Mira si el amarillo del Jack tiene continuidad con el amarillo que está soldado con el naranja del Neck Volumen antes de hacer nada...

Si están en continuidad... Viene de ahí el problema

Básicamente es sencillo lo que hay que hacer...
Desoldar el cable verde y el amarillo de la toma del Jack (dejando el otro negro que es la masa)
El cable amarillo le cortas la punta y le pones un poco de cinta aislante para que no haga trastadas (lo puedes dejar suelto... Es la idea)
Retirar el cable naranja que une ambos potes de volumen y soldar el cable verde a donde estaba soldado el naranja en el pote de Middle

Si tienes alguna duda... Di

#29 no hay continuidad

Estaría bien saber a dónde va... Si no déjalo suelto mientras con un poco de cinta aislante... Tiene que ser una masa, está claro
Una pregunta.. en el Toggle, la toma que está al lado contrario de donde va el verde, rojo y amarillo... Ese cable va al Jack...no? Debería...

Correcto.
Ese cable es el negro, aunque en la foto se ve gris por la luz, y va soldado al positivo del jack

El cable amarillo que además es más grueso, me tiene pinta de que es el cable de masa que va al puente.... Diría...

El "Ground from Bridge"
Puedes mirar si tiene continuidad con el puente por si quieres cerciorar
