Bueno al final no ha sido tan duro
Archivos adjuntos (
loguéate para descargar)

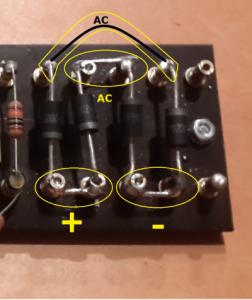

Con esa disposición se supone que las conexiones deben ser estas:
El trazo negro de la parte superior es una conexión entre esos diodos que debería ir por debajo de la placa.
Algo raro me parece ver en los diodos: ¿son todos UF5408? (1KV 3A)
Archivos adjuntos (
loguéate para descargar)

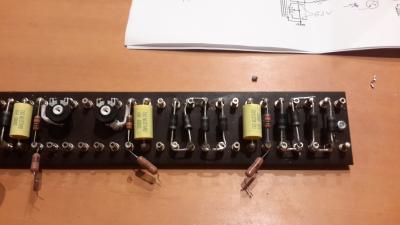

Bueno al final no ha sido tan duro
Termino de soldar y pruebo todo
Pedro no recuerdo la referencia de los diodos pero si eran con los requisitos de los originales
Todo soldado, casi 400 en Ht2 y 3 y 630 en HT1
Cómo siempre una tontería que da guerra y cuando lleguen las válvulas a seguir
Por cierto acepto consejos sobre las válvulas de previo sobre todo sobre la PI que el original utilizaba 12AT7 y luego pasaron en algunos a 12AT7
Lo de válvulas NOS va a ser que no por precio
Hoy revisar las soldaduras que solté y vuelto a soldar, después darle al standby y medir voltajes en los zócalos de las válvulas sin poner las válvulas todavía, todo parece correcto.
Por cierto para cuando lleguen las válvulas, alguien que me ayude con el valor adecuado para el ajuste de bias? En los calculadores de bias se considera 42W como disipación máxima de la KT88 sin embargo 2 válvulas en push-pull clase AB1 dan 100W y esto me causa un poco de confusión.
Muchas gracias
Hoy probando el previo con válvulas viejas primero medir voltajes y todo parece lógico

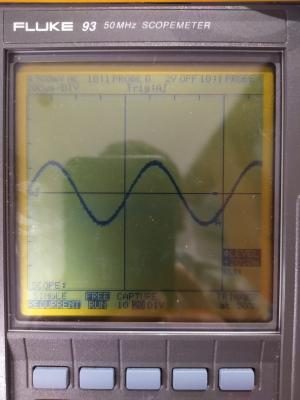

Después con una aplicación que me he bajado género tonos en el ordenador y los llevo al input primero el canal normal. Y vemos con osciloscopio
Archivos adjuntos (
loguéate para descargar)

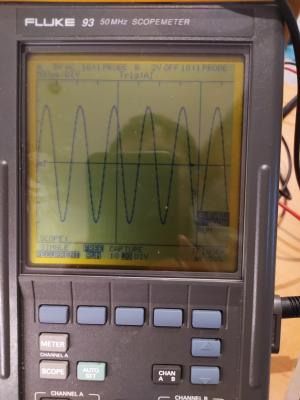

En la entrada a la 2 válvula según subo el volumen
Archivos adjuntos (
loguéate para descargar)

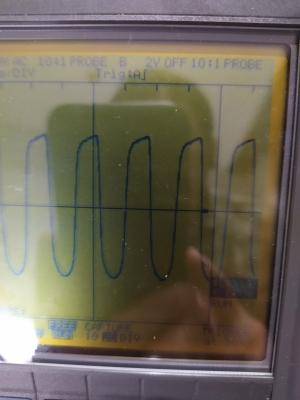

Se ve que con el volumen a tope empieza a distorsionar asimétrica mente pero creo que esta señal es más fuerte que la de el bajo
