Hiwatt Dr201 clon

Jon Mirena
#157 por Jon Mirena el 01/03/2022

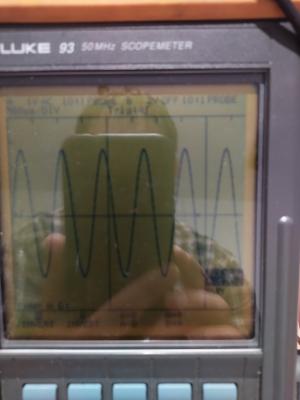

Seguimos avanzando por el previo y medimos después de volumen máster a la entrada de la válvula 3
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
Jon Mirena
#158 por Jon Mirena el 01/03/2022
A partir de cierto volumen se ve que empieza a distorsionar y a partir de ahí cada vez baja más la señal, esto no sé si puede ser por qué la válvula que he puesto en esa posición está gastada
Subir
Jon Mirena
#159 por Jon Mirena el 01/03/2022
Y haciendo lo mismo en la entrada del canal brillante
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#160 por Jon Mirena el 01/03/2022
También vemos distorsión con el volumen del canal al máximo
Subir
Jon Mirena
#161 por Jon Mirena el 01/03/2022
Mañana sí puedo probaré con otra válvula en V3
Y si me llegan las válvulas de potencia empezaremos a probar, todavía con la bombilla en serie.
Subir
Jon Mirena
#162 por Jon Mirena el 03/03/2022
Bueno a veces los nervios y las prisas no son buenas, ayer volví a medir el punto de después del master y era normal segun subes el volumen sube la señal
Archivos adjuntos ( para descargar)
Subir
Jon Mirena
#163 por Jon Mirena el 03/03/2022
Parece que se resiste, hoy le he puesto las válvulas de previo de otro ampli que están casi sin usar y sonaba mal como cuando el cable hace mala conexión y subía y bajaba el volumen y en general poco volumen por si acaso he repasado las conexiones a tierra y he visto que la conexión a tierra del potenciómetro de máster no daba continuidad, después de arreglarlo ha empezado a oscilar y solo se para apagando el standby.
El bias está en 26mA por válvula que es un poco bajo pero no creo que sea eso.
El feedback que esté en positivo no creo porqué ya probé en las pruebas anteriores a cambiar los terminales del trafo y cuando los cambiaba pitaba de continuo nada más encender, ahora empieza normal y de repente empieza a oscilar
Volveré a revisar todo el circuito y conexiones y a ver
Subir
toni diaz
#164 por toni diaz el 03/03/2022
Ánimo, seguro que es cualquier pequeñez que no te has dado cuenta
Subir
Jon Mirena
#165 por Jon Mirena el 04/03/2022
Bueno seguimos probando, tengo una oscilación cuando meto señal al amplificador, si no entra señal todo bien, si meto señal me aparece una oscilación que crece al subir el máster.
Mirando con el osciloscopio me doy cuenta de que esa oscilación aparece en El condensador de HT3 en el ramal de 16u y casualidad ese es el punto del que llega al primer Triodos de V3 cuya única función es proporcionar un bias para V4 y lo que ocurre es que esa oscilación se amplifica.
Esa oscilación es de una frecuencia independiente de la señal que inyectemos
Archivos adjuntos ( para descargar)
2V3 600Hz.jpg
2V3 1200Hz.jpg
3V3 1200Hz señal.jpg
3V3 600Hz señal.jpg
oscilación alimentación lado 16u.jpg
Subir
Jon Mirena
#166 por Jon Mirena el 04/03/2022
Necesito ayuda tal vez estoy cansado pero creo que ésto supera mis conocimientos por lo menos por hoy
Subir
Jon Mirena
#167 por Jon Mirena el 05/03/2022
Hoy he probado separando la toma de tierra del condensador de 16-32 de la tierra del previo y nada, sigue igual.
Si aumento el condensador de 16 a 32 podría eliminar esa oscilación?
Algún Santo para encomendarse?
Subir
Pedro Vecino
#168 por Pedro Vecino el 05/03/2022
La asignación a masa de los condensadores electrolíticos en diferentes puntos puede afectar al hum. Para esas pruebas preliminares con una oscilación presente es mejor que desconectes el feedback.
