Mesa Boogie a valvulas DIY clon preamp sin ruido por 22€

Bueno hacemos lo que podemos todos tony .Poco a poco se mejora todo.

Muchas gracias a los dos.

Mi objetivo no es superar a nadie ni mucho menos.

Sólo intento hacerlo lo mejor que puedo poniendole mis ganas y vuestros conocimientos.Gracias

He utilizado las mismas medidas que Tony por qué su resultado me encanta.

He visto el vídeo de boogie y es mi próximo objetivo.

A ver a con el tiempo subes algún vídeo más a tu canal que seguro que nos sorprendes con ese diseño.

la verdad es que sois unos maquinas, esos muebles ya te lo dije bob, te han quedado super profesionales, me encantan, sin duda el tema del tapizado tiene sus trucos, yo este ultimo que hice fue el que mejor me quedo, pero los anteriores tienen algunos fallos.

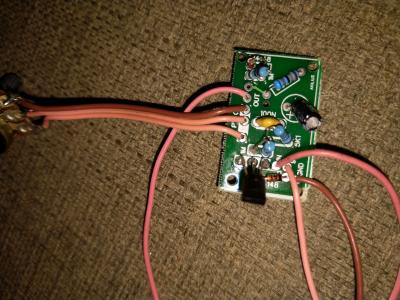

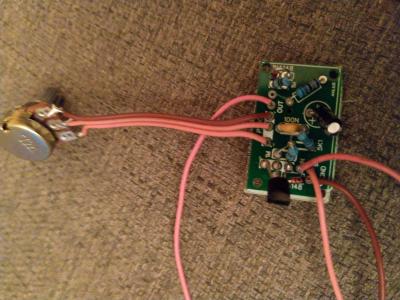

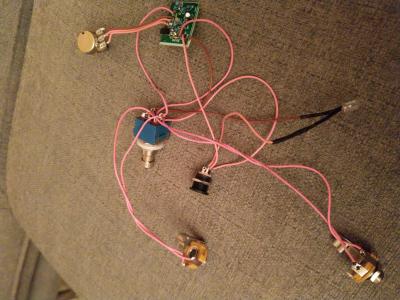

Hola de nuevo cono ya sabeis modifique la pcb del diseño que hice del mesa y en ella se incluye dos booster y un tubescreamer ts808 este ultimo aun no lo monte...pero el mesa si y funciona bien y el Booster también con un pot de 5k incluso 2k...pero tube un fallo donde pone en la pcb out es el gnd y el gnd es el out.(soy rompetechos)si ese de los tebeos que habla con los semaforos jajajajaja.
El transistor es un 2n7000 ....el bs170 es mejor pero hay que ponerlo al reves.

#208 Oye tío, una preguntilla por favor. Para hacer el panelizado con los bordes perforados para luego separar las placas fácil, cómo lo haces? He leído que es necesario preguntar a cada fábrica de PCB cómo indicar dónde tienen que hacer los cortes?

Lo hago con el mismo software si ves las pcbs que diseño tienen pads agujeros en cada esquina no? Pues esos mismos los elijo y cambio el diámetro mas pequeño y los voy poniendo juntos asi trazo la linea.
Aunque no hacen ni falta las pcbs con un cutex se cortan bien.

#210 Vale, muchas gracias. No veía los agujeros con el visor de gerber que estaba usando, pero con otro ya los veo

Ok

hola tony, una consulta colega, al final no pusiste la perilla de presencia, por que? no te dio lo que esperabas?

tony en el esquema electrico tiene un potenciometro de 20k(presencia) en serie con 3n3 y 47k a tierra, eso no lo contemplaste en el resultado final, por que?

Si te fijas en el esquema, esta después del inversor que tampoco está.
Tony recorto todo lo que pudo.
Más o menos eso es lo que nos transmitió.
Menos es más....
Igual que en el JCM800 y en el Fender. Lo justo.

Hola, pues supongo que no lo puse por que me eliminaba agudos, armonicos y todo eso y vi que no era necesario.



El presencia realmente es la linea que realimenta de la salida del altavoz en amplis a la inversora y aqui eso no esta.
