Mesa Boogie a valvulas DIY clon preamp sin ruido por 22€

si lo haces con 12ax7 lo puedes alimentar el filamento con 12v tranquilamente y en AC con el famoso divisor de dos resistencias de 1k.

#325 claro, anda espectacular asi! Y que opinas de poner 2 trafos en paralelo como primer trafo enfrentado? Quedaría del doble de amperaje? Es decir, son todos de 4 amperes, y al poner el primero en paralelo se suman?

el previo mesa booguie para hacertelo necesitas dos trafos de halogenos enfrentados de 230v a 12v, con esto lo haces genial y en el centro coges 12v para alimentar las ecc83 y listo, no necesitas mas.

#327 perfecto, asi lo voy a hacer! Muchas gracias, disculpa las molestias jeje

Hola tony! Te hago 2 consultas jeje

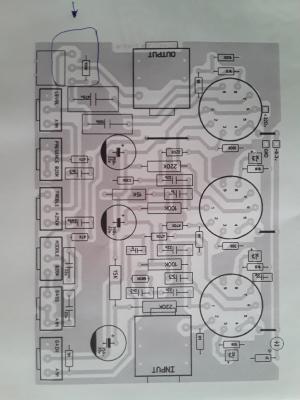

1- en la imagen que te voy a adjuntar, va algun potenciometro?

2- el tamaño de la pcb lo ajustaste con la compu hasta que coincididieran los pines de los potes? Capaz que es mejor como con el preamp del jcm800 que le ajustamos primero para que coincidan los potes y luego a los zocalos de las valvulas torcerles las patitas...no se como hiciste con este....porque potenciometros tengo para comparar las medidas pero zocalos no

#329 Hola tony!

hola, no vi tu mensaje, ahi va un swich, un interruptor de palanca de conmutador de 3 contactos tal cual, es para cambiar entre dos modos de sonido, yo hice un puente con el centro a un lado y luego al otro para ver donde me gustaba mas y lo deje fijo.

creo que hice entre el centro y la derecha, no me acuerdo bien, si miras el schematic veras que en uno saltas un triodo y en el otro aprovechas los 6 triodos, pues el que conecta los 6 triodos es el que yo puse.

#332 ah! Claro, por ahi es mejor hacerle un puente por el tema de los ruidos...y sino poner el swich con cable apantallado! O sea que con 5 triodos es menos ganancia...tenes razon...aparte hago el mesa para que le sobre distorsion jaja no se la voy a sacar!
Muchas gracias

El que debe tener mas ganancia debe ser conectando a la salida masa con el pote de volumen.... porque en la posicion de masa y el pin 8 de la valvula se debe saltar el ultimo triodo!

ya te digo, yo lo puse y en la posicion que metia los 5 triodos no molaba nada, y en la de 6 si, asi te ahorras un swich y cable apantallado y una posicion que no aporta nada interesante, lo dejas directo y listo.

#335 si, y un agujero menos en el chasis jaja
Bueno, muchas gracias tony! Te voy a ir teniendo al tanto de mi lento avance jeje
