Preparemos un delicioso RoG Azabache (tonos Fender)

TonyGT-Ibiza escribió:

¿tu tienes los valores de resistencias fijas que pusiste en lugar de los trimmers?

Para el 2n5457 tengo 3K3
Para los j201 20K

toni diaz escribió:

te vale cualquier npn con un hFE superior a 500. los bc550C son de mas calidad que los 2n5088, lo que pasa es que como estos los utilizan mas los americanos estan en todos lados

Ostra, voy a ver si tengo alguno..


Puse el 2sc1815, ese es npn también, solo que girando una patilla

...........


Dazz, voy a poner yo también esos valores jeje, gracias tíos.

TonyGT-Ibiza escribió:

Puse el 2sc1815, ese es npn también, solo que girando una patilla

Según la simulación ese 2sc1815 funciona exactamente igual que el 2n5088 en el azabache

Y una cosa que no sé si mencioné, los conectores BRIGHT y SCOOP van a sendos interruptores. Y la otra patilla de los interruptores a masa. Cuando se conectan a masa hacen el efecto correspondiente: SCOOP reduce los medios y BRIGHT lógicamente aumenta los agudos

dazz escribió:

conectores BRIGHT y SCOOP van a sendos interruptores. Y la otra patilla de los interruptores a masa. Cuando se conectan a masa hacen el efecto correspondiente: SCOOP reduce los medios y BRIGHT lógicamente aumenta los agudos

ehh?

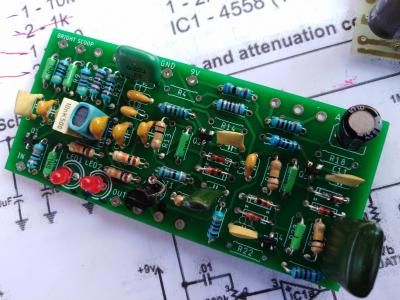

Ni idea tío, yo ya tengo la pcb montada

Le pongo un swich o algo?

#100 Va a funcionar sin los switches, simplemente será como si los tuvieras desconectados. Puedes probar el efecto soldando cables a ambos y el otro lado conectarlo a masa con unas pinzas de cocodrilo. Y luego ya puedes poner los switches, o dejarlos fijos en la configuración que te guste más (conectados a masa están activados, sin conectar están desactivados), o poner un switch y dejar el otro fijo... tú mismo

Ahhh. Me tengo q leer la cabecera del hilo, seguro que está to ahí explicado, lo probaré también, guay

No está en la cabecera, me olvidé de comentar esa parte

Pregunta tonta, hay suficiente cambio como para ponerlos con conmutadores de pie??

#104 Perdona Toni, no entiendo eso, cambio respecto a qué?

toni diaz escribió:

Pregunta tonta, hay suficiente cambio como para ponerlos con conmutadores de pie??

Ah, joer, te refieres a si los controles de scoop y bright cambian mucho el sonido.
A baja ganancia se notan, a alta ganancia es más sutil, no sé si cambia lo suficiente como para ponerles conmutadores de pie, la verdad, yo diría que no

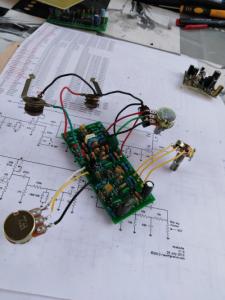

Terminado, no lo voy a probar hasta acabar el lead 12 y el mxr noise gate.


Joder, que palizon de pedal, lleva el curro de un dr booguue.

#107 Hmmm, creo que los 2 potes de arriba están al revés tío
