Hoy he dejado el mástil a la altura final, calibrandolo para tener una altura en traste 12 de 0.070 pulgadas, dos mm aprox, con las silletas en el punto medio de altura.

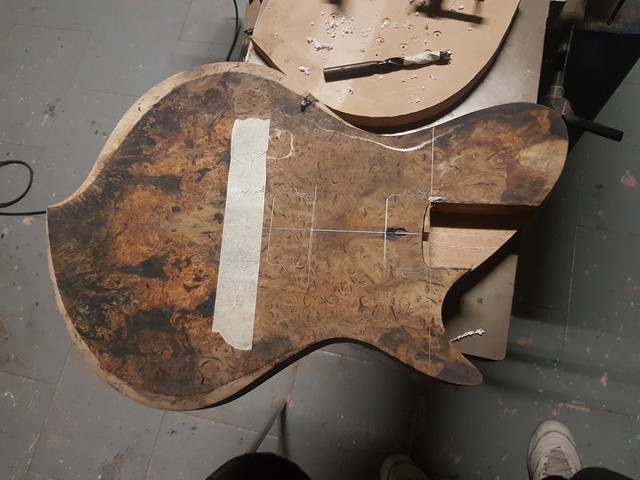

He empezado a preparar el fresado de las pastillas. Lo primero transladar las medidas del plano a la guitarra.

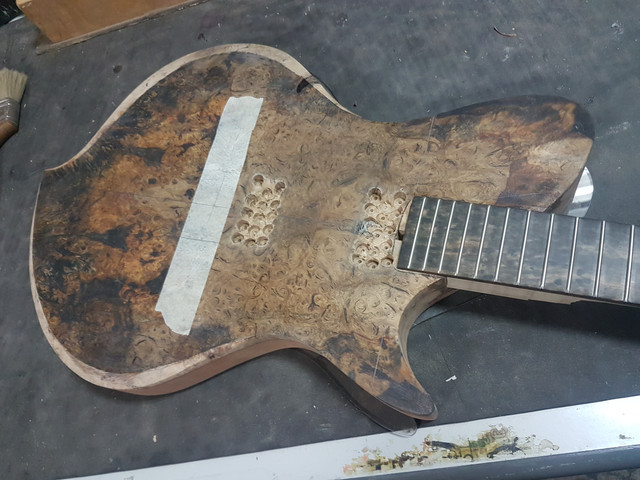

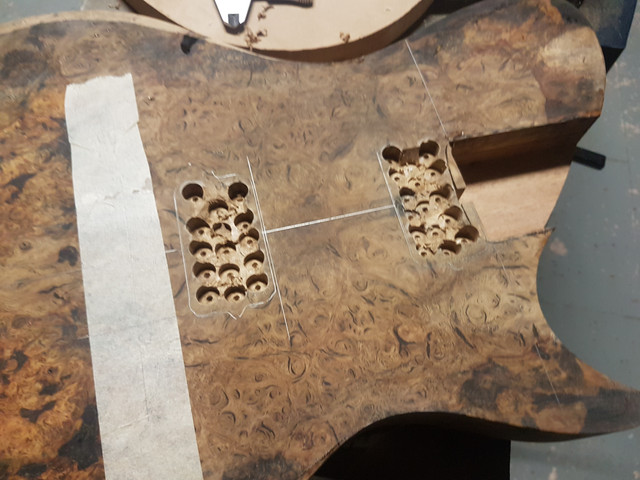

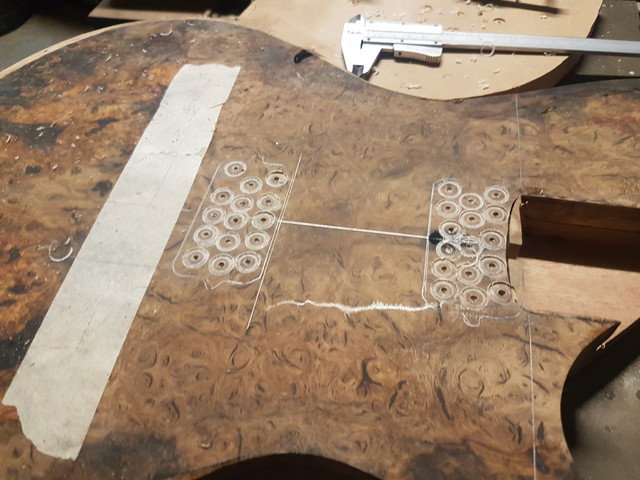

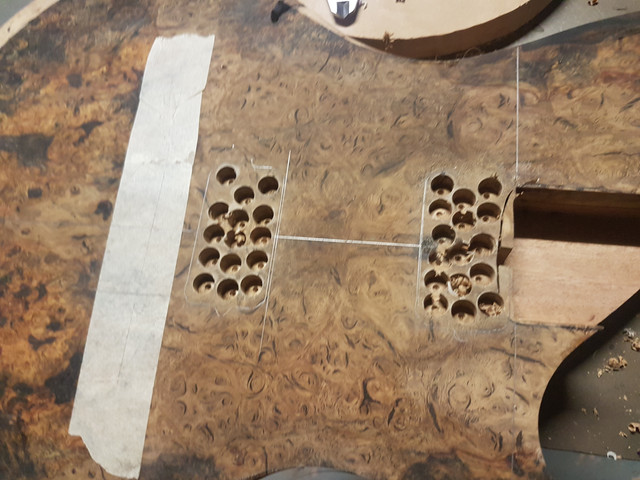

Premarcar los agujeros para no tener tanto trabajo de fresadora.

Profundidad para que entre algo más de media pastilla.

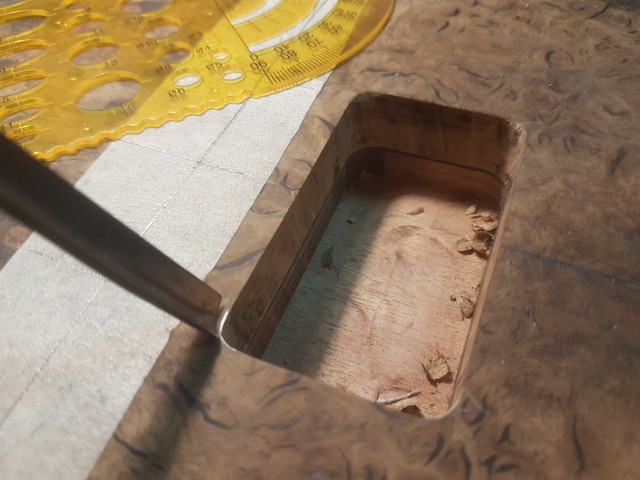

Limpiando lo máximo con el formon, para evitar que astille la fresadora.

Detalle de cómo quedaría aprox con el mástil encajado.

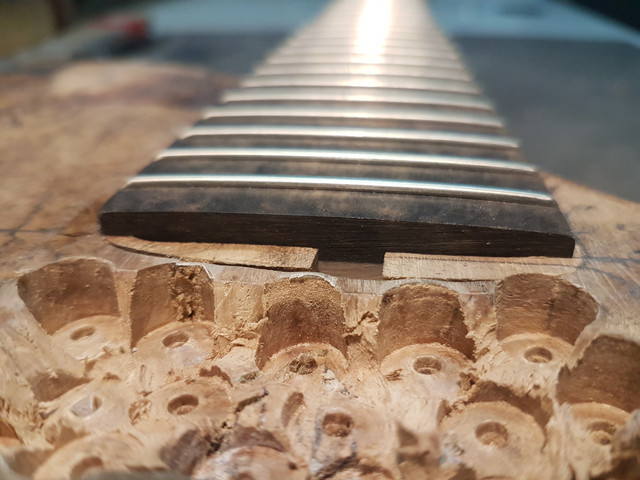

Aquí una del pequeño "problema" a la hora de encajar el mástil. He tenido que embutir algo más de lo calculado para que quedara el ajuste que quiero, problema, los marcadores no se ven bien. Solución, se va a lijar desde la cintura hacia adelante para que los cuernos tengan algo de caida y así se verá el diapasón a ras.

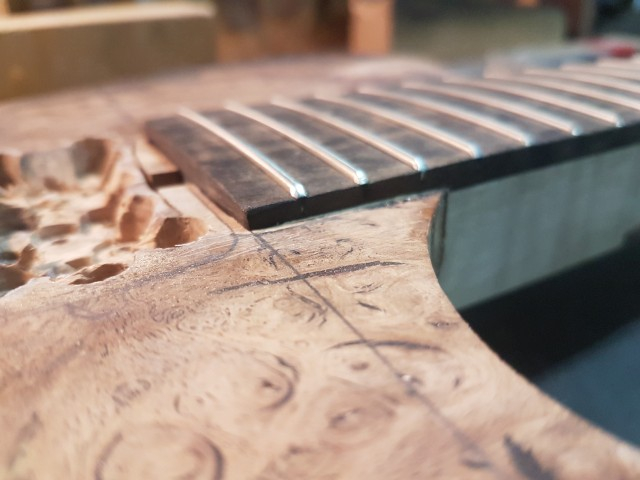

Detalle de cómo encaja el diapasón.

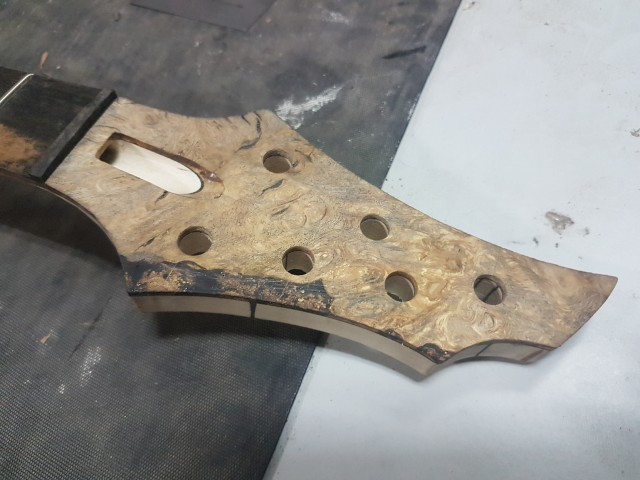

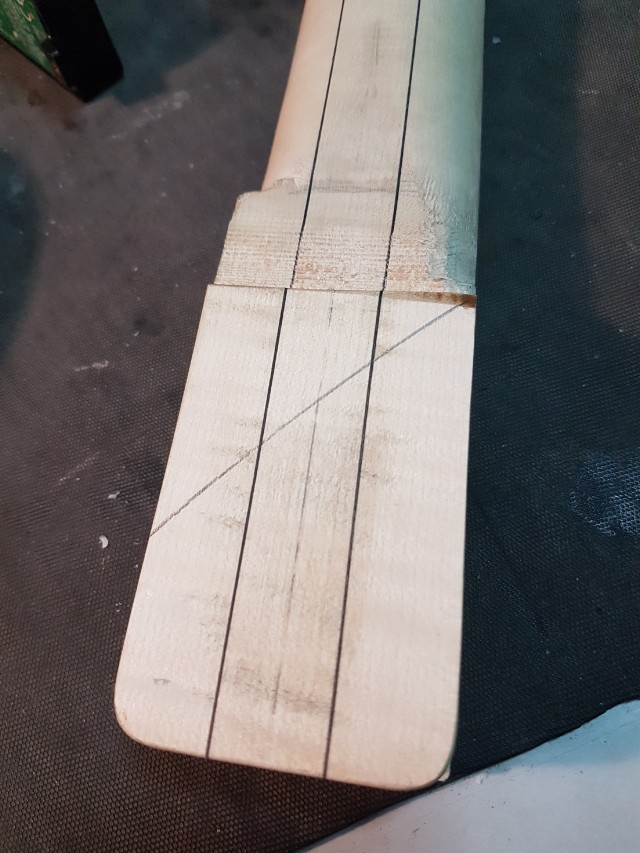

Una pequeña visual de la pala

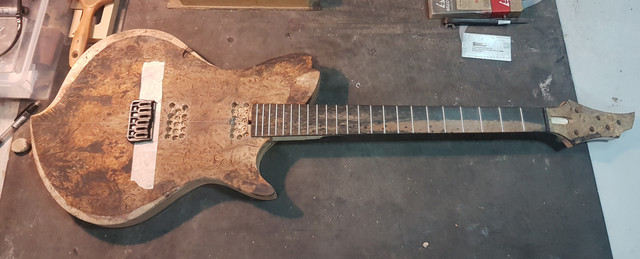

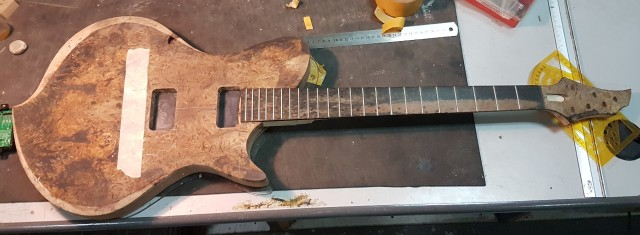

Y para finalizar una completa

Un saludo!

3

preciosa y ya casi lista dokken...... los ajustes de altura en cejilla y diapasón llevan su tiempo, pero con paciencia y trabajo llegarás a buen puerto 👏🏻👏🏻👏🏻un saludo

1

#230 la verdad es que son un poco tediosos jaja, me ha ocupado un par de días pero creo que ha quedado bastante bien.

Estuve mirando que se quedara a una acción estándar teniendo margen para subir o bajar la selleta. A ver si con suerte el jueves dejo fresado los huecos de las pastillas y puedo darle inclinacion al cuerno superior para que se vea bien el diapasón.

2

Qué chula está quedando! Una pregunta, el mástil va encolado o atornillado?

Lo digo porque me da la sensación de que la superficie de unión es un poco pequeña para un mástil encolado... pero vamos, que no soy ningún experto.

1

#232 gracias compi!

Pues la idea es encolar el mástil, cierto que queda poco espacio, lo estuve hablando con el luthier en su día y me comentó que no debería haber problema, aunque cuando se acerque el momento de unir definitivamente lo tanteare.

Imagino que se podrá calcular, segun el tipo de pegamento usado y la superficie, ver cuantos Kg de tensión soportaría.

1

Volvemos a la carga! Esta vez con el fresado de pastillas, ya va tomando forma de guitarra!

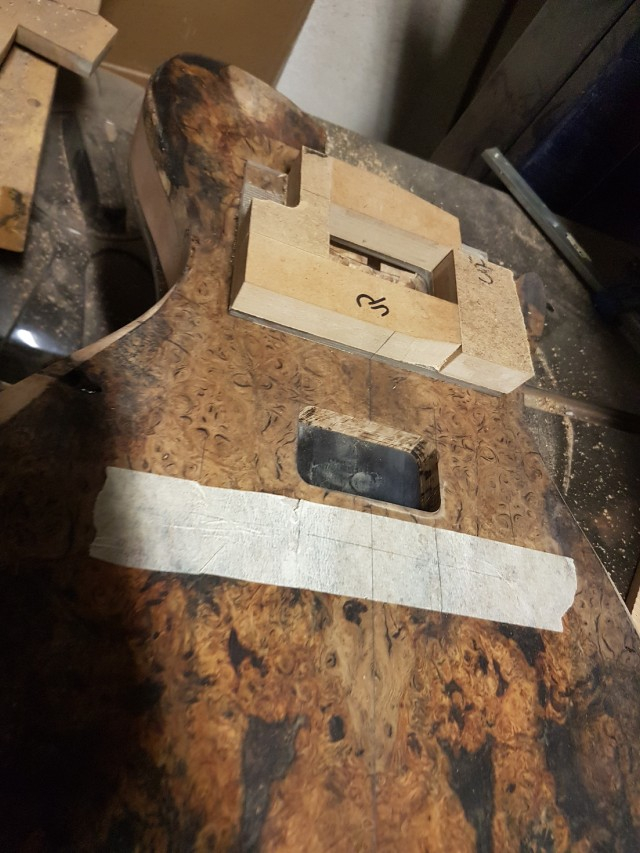

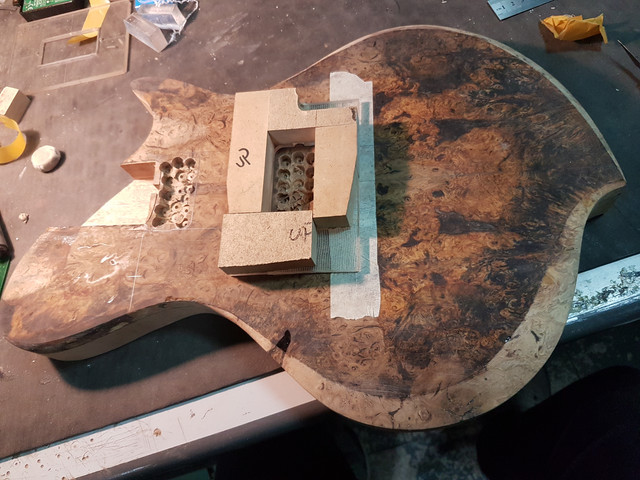

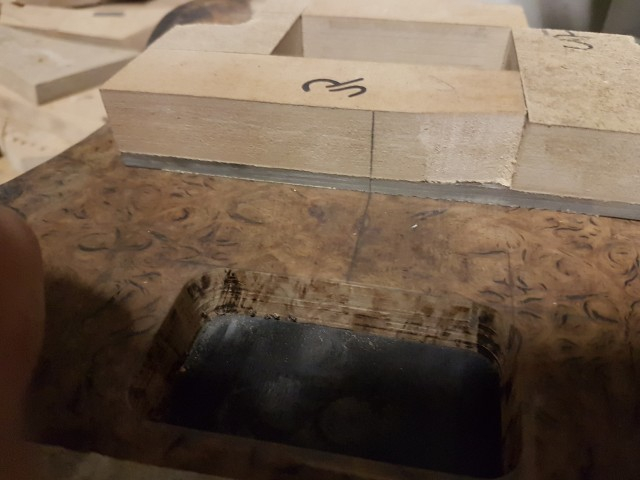

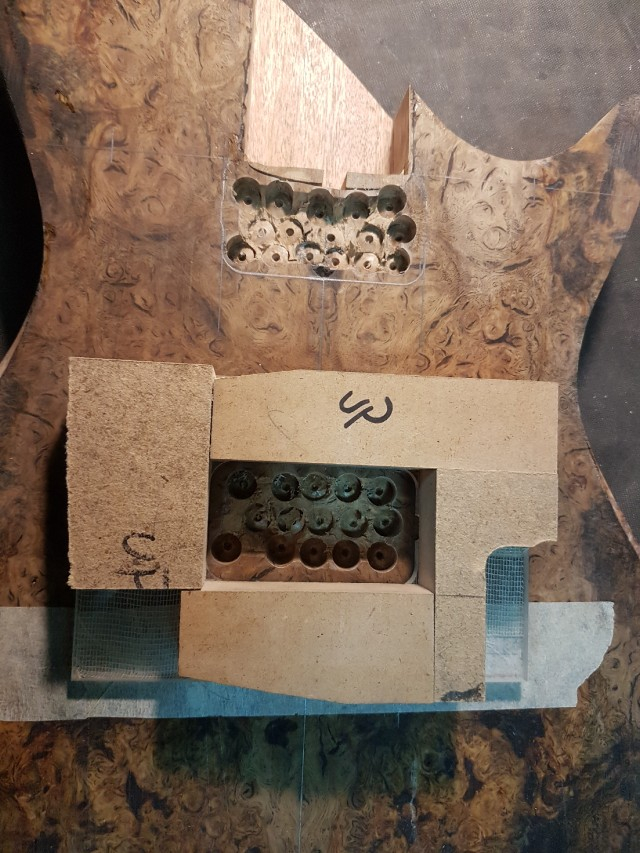

Tras varias pruebas fallidas haciendo plantilla de metacrilato y copiando a DM (se calentaba la fresa y me deformaba el metacrilato), he optado por crear una plantilla a trozos, atornillando para evitar que se moviera, ya que en unas de las pruebas, pese a tener el DM pegado con cinta de doble cara, se movio un poco y deformo la prueba.

Primero colocar todo a eje y pintar el hueco para comprobar con el calibre que efectivamente estaban alineados.

Una vez colocada la plantilla he ido fresando poco a poco hasta obtener la máxima profundidad que me permitía la fresadora usando la plantilla

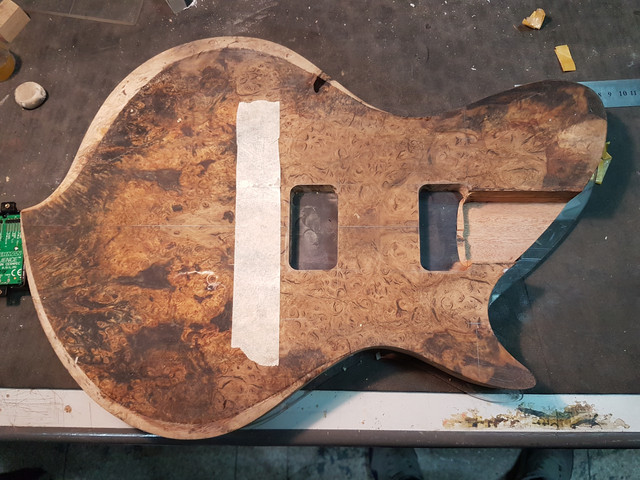

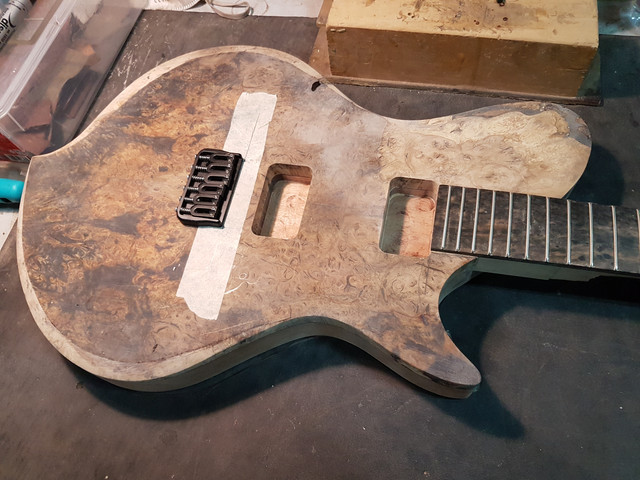

Curiosamente ha llegado al máximo justo en la chapa negra, aquí un par de fotos en global

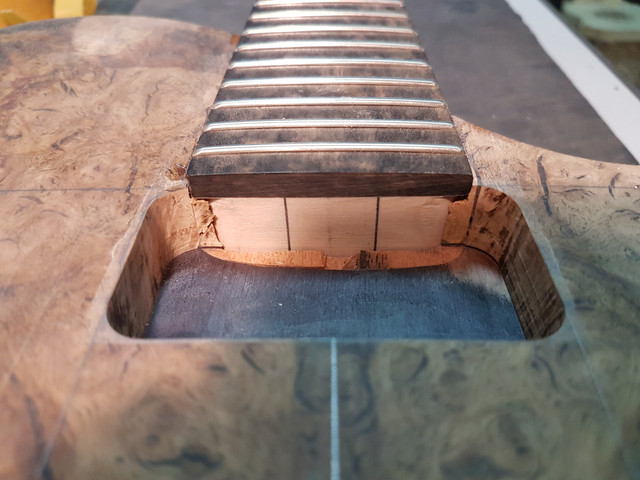

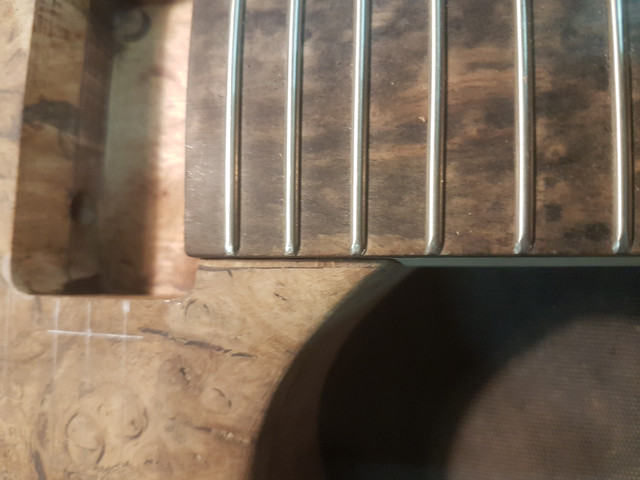

Detalle de como va quedando el hueco de la pastilla del mástil

La medida total que me permitía la fresa con la plantilla me daba un hueco de 16mm. La pastilla tiene aprox 22mm, revisando con la regla la altura de cuerdas me daba un margen de 10mm. No obstante he preferido dejar un hueco más profundo (25mm) para permitirme ajustar mejor al altura una vez esté todo montado. Esta profundización la he ido haciendo sin plantilla ya que copiaba directamente el hueco ya hecho.

Aquí una fotillo con la profundidad final de los huecos.

Al final la solución para el zoque ha quedado perfecta una vez fresado el sobrante en la pastilla del mástil (el proximo día saco fotos en detalle)

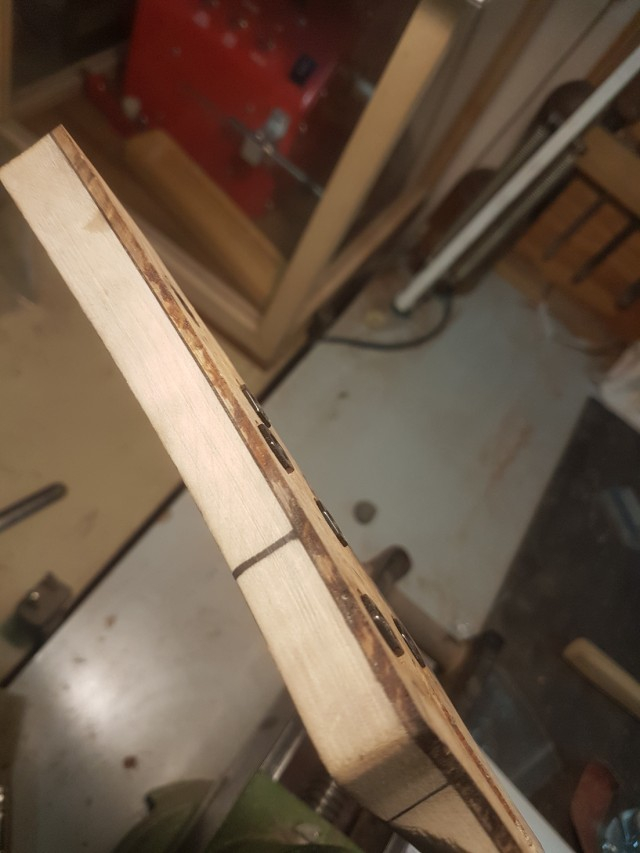

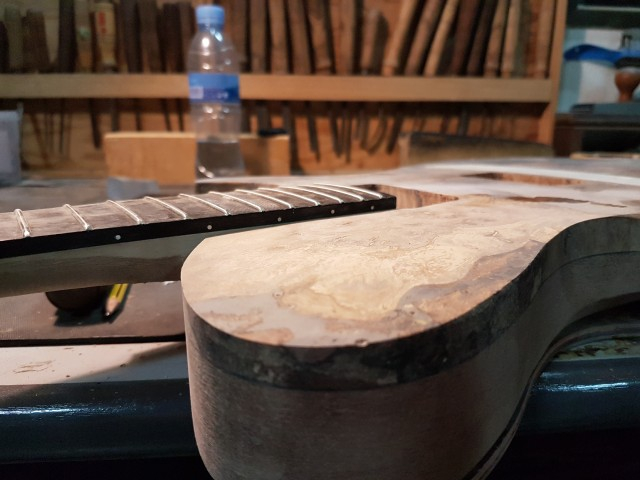

Otro pequeño detalle ha sido el lijado del cuerno superior para dejar visto el diapasón, ya que el otro día se quedo hundido y no se veían los últimos marcadores. Ahora se ve perfectamente y para mi gusto ha ganado en estética con ese rebaje (aunqeu es dificil apreciarlo en las fotos)

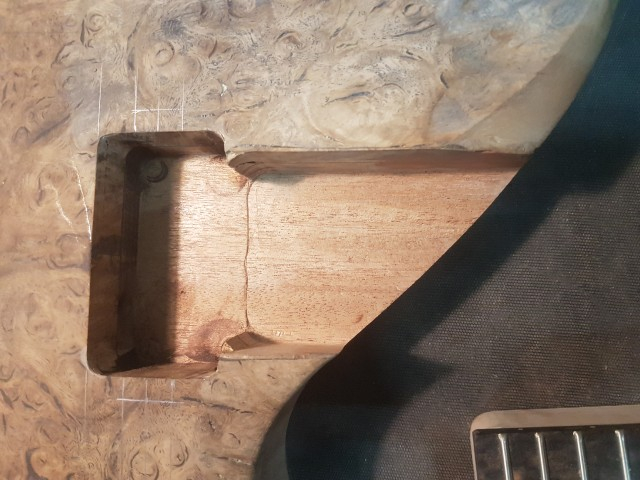

Como detalle final, una foto de la superficie de apoyo que tendrá el mástil en el encolado. He estado revisando diseños de Aviator guitars, OD, Red Layer, Blackmachine, etc y en muchas hay incluso un poco menos de superficiete, por lo que no creo que haya problemas de estabilidad.

Para acabar, vuelvo a retomar las mediciones de peso, esta vez con el mástil y el cuerpo muy próximos al resultado final

- Clavijas Spezerl 0,2 Kg.
- Puente Hipshot 0,125 Kg
- Pastillas Fishman Fluence Modern 0,4 Kg aprox
- Cuerpo 2.26kg
- Mastil 0.64kg

De momento todo hace un aprox de 3.6Kg, aun falta el tallado trasero de unión cuerpo-mastil y los biseles de los cuernos delanteros y traseros pero está quedando una guitarra muy muy comoda.

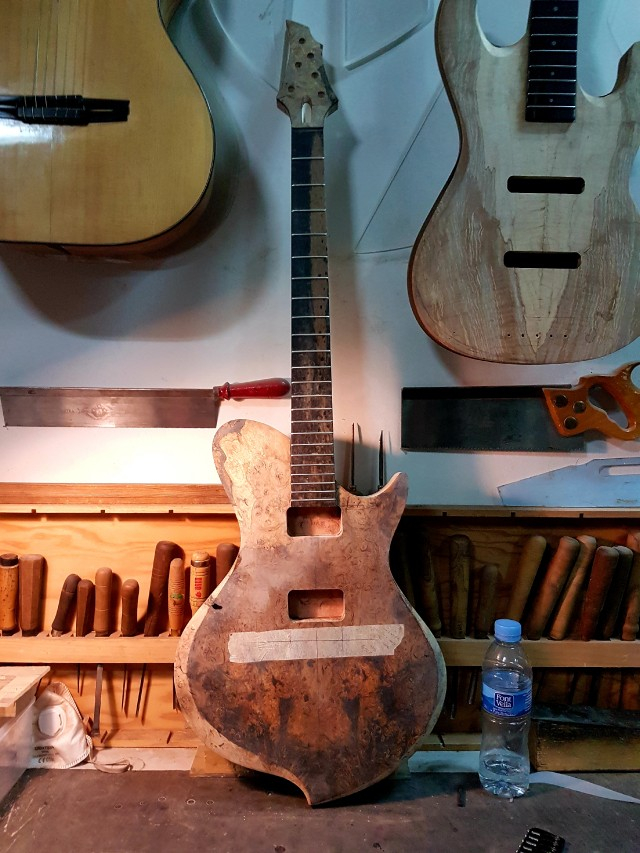

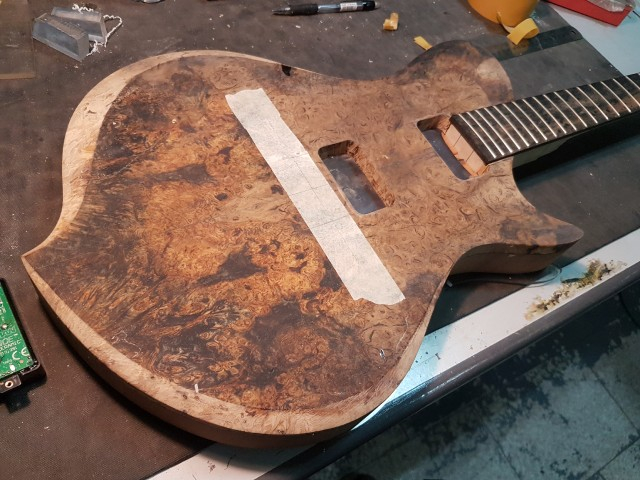

Una última foto antes de dejarlo por hoy

Un saludo!

4

Muy chula!!! Perfecta!!!
Vaya curro que tiene,,, ya lo sabía, pero verlo así, al detalle, me hace valorarlo mucho más,,, te agradezco sinceramente que compartas tu GRAN trabajo, muchas gracias!!!

1

#235 La verdad es que hay muchos procesos que para hacer algo relativamente "simple" toca estar comprobando muchos detallitos (alineaciones, que todo esté totalmente a escuadra, etc).

Lo que me estoy dando cuenta es que está totalmente ligado el tener un buen espacio y herramienta a poder hacer lo que tienes en mente y resolver problemas que van surgiendo durante la construcción. Yo creo que muchas de las cosas, si intentara hacer esto en casa con un pack de herramientas básicas, costaría muchisimo mas esfuerzo y tiempo.

1

#236 Si el mejor aliado es la paciencia,,, jejej

Lo he podido comprobar con los pedales ò amplis que he hecho, he cogido atajos para terminar antes y luego lo he pagado,,, más trabajo y tiempo,,,

Este proyecto de la guitarra yo en casa ni me lo planteo hacerlo y viendo el proceso menos, me echan de casa!!!

Es más, estoy tentado desde hace tiempo en hacer un kit de guitarra, para iniciarme y aprender bien todos los ajustes y lo que es un guitarra,,, y me frena lo que comentas, aunque tratándose de un kit, se que al final lo haré, me la jugaré!!! Jejej

1

Hoy toca un poco de sabor agridulce. Me he puesto a terminar lo que me quedaba de la pala, concretamente a fresar un poco para embutir la arandela del clavijero.

He preparado la plantilla en DM de un agujero de 16mm, la arandela tiene 15mm. Total tengo todo listo, hago una prueba en un trozo de arce y perfecto.

Pues al hacer el primer agujero se me ha movido la plantilla y me ha descentrado un poco el agujero, me ha tocado rematar con la guvia para que entrara. El resto han ido bien, pero ahora toca pensar como rellenar esa parte para que no se note tanto.

He seguido rematando la unión mástil-cuerpo, he visto que de un lado estaba un poco hueco así que le he metido una chapa de 0.5 de caoba. Todo bien hasta el momento de encajar el mástil, antes de la chapa estaba completamente alineado, ahora tiene una pequeña desviación, así que tocará armarse de paciencia y lijar la chapa hasta volver a tenerlo como estaba antes.

1

#236
Cuanta razón tienes Dokken, yo estoy atado de pies y manos, no puedo cortar, ni lijar, ni fresar, ni hacer útiles ni plantillas porque en casa montas una que te cagas, así que hasta que llegue el buen tiempo y pueda montarme el tallercito en la terraza, me entretengo haciéndome la herramienta, que siempre falta algo y estoy harto de gastar pasta, que con lo que llevo gastado podría haberme comprado dos guitarras de gama alta jaja.
Pero es lo que tu dices, tener un taller con herramienta adecuada es esencial para hacer un trabajo rápido y bien, miedo me da cuando se me presenten a mi los problemas y las cagadas, pero bueno... lo haremos lo mejor que podamos, eso sí, con mucha paciencia.
Animo que tu guitarra está genial y ya te va quedando poco.

1

#239 Totalmente de acuerdo, ahora mismo para hacerlo en terraza te quedas helado jaja aparte de que en temas de encolado y demás estamos teniendo unos cuantos días lluviosos. La verdad es que hecho en falta en Madrid espacios o locales económicos para poder trastear agusto, cada que paso por mi barrio alucino con la cantidad de locales/trasteros cerrados, a precios desorbitados, nunca lo entenderé, ¿no será mejor alquilarlo barato que tenerlo años y años cerrado porque nadie te da el precio que pides?

Ayer estuve rematando a mano las esquinas de las pastillas (se aproximó con la fresa, pero al ser de 15mm no conseguí hacer que entrara la pastilla sin hacer el hueco mucho más grande), así que un poquito de gubia y dremel s fue consiguiendo la forma

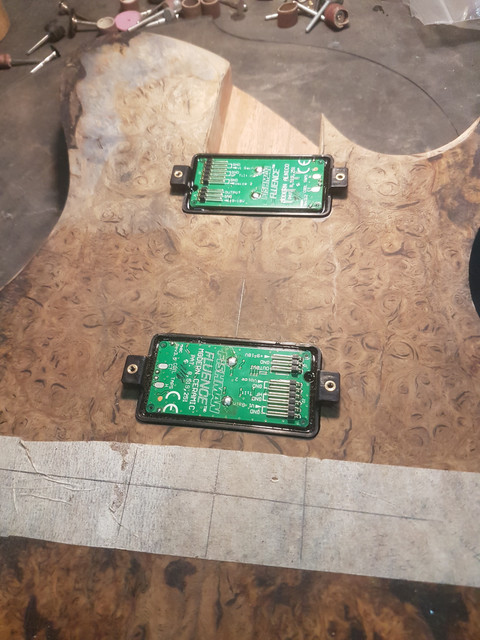

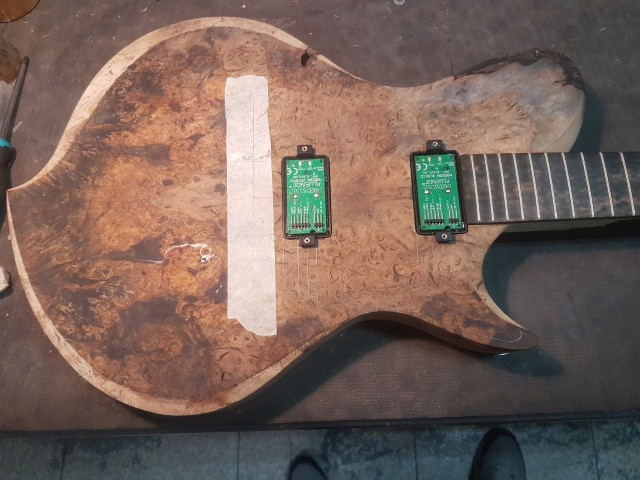

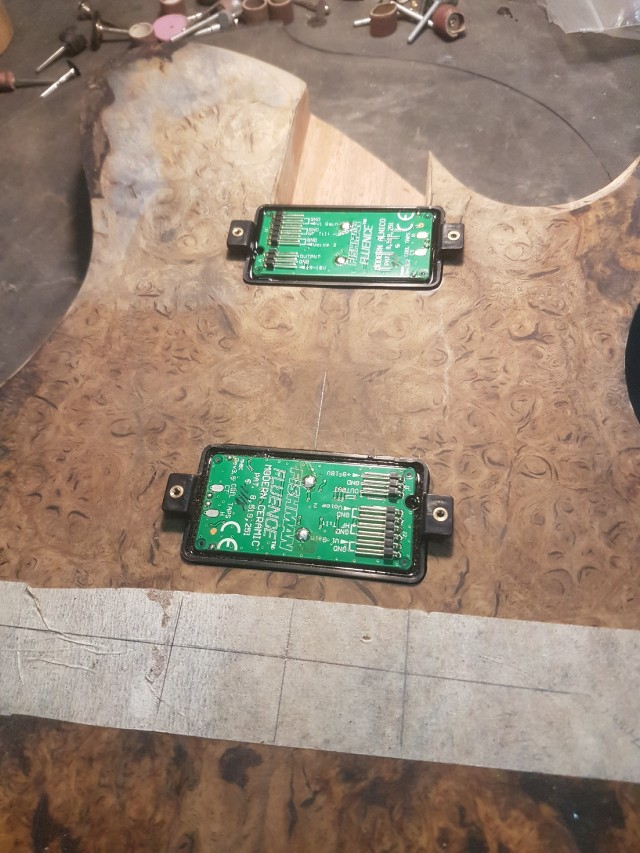

Lo se, están al reves jajajaja La idea era hacer que entraran para luego tirar un eje que permita fresar los huecos para las patillas.

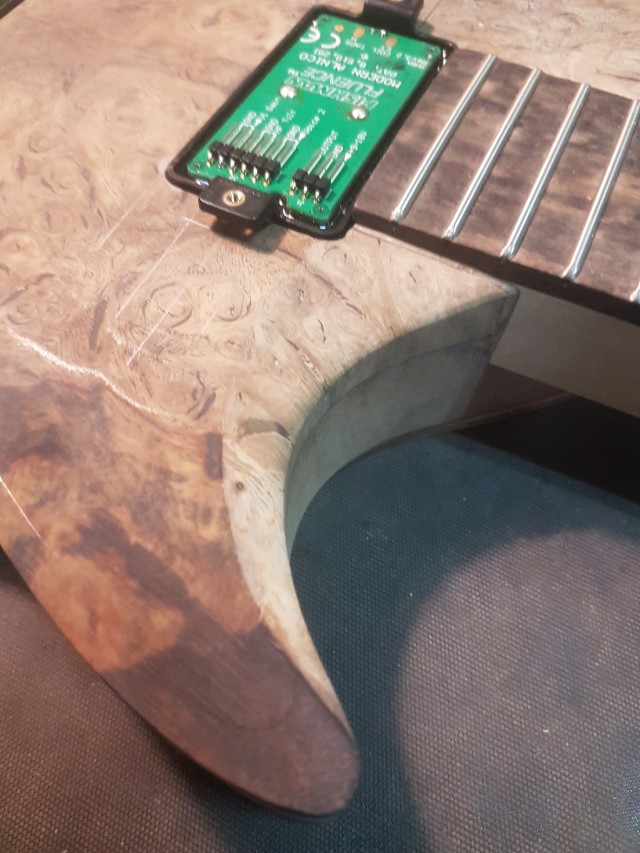

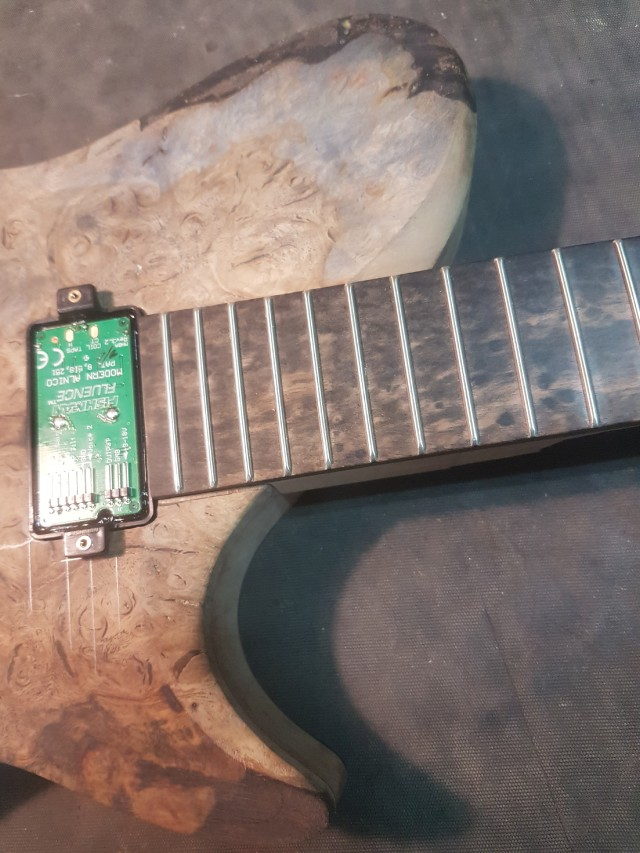

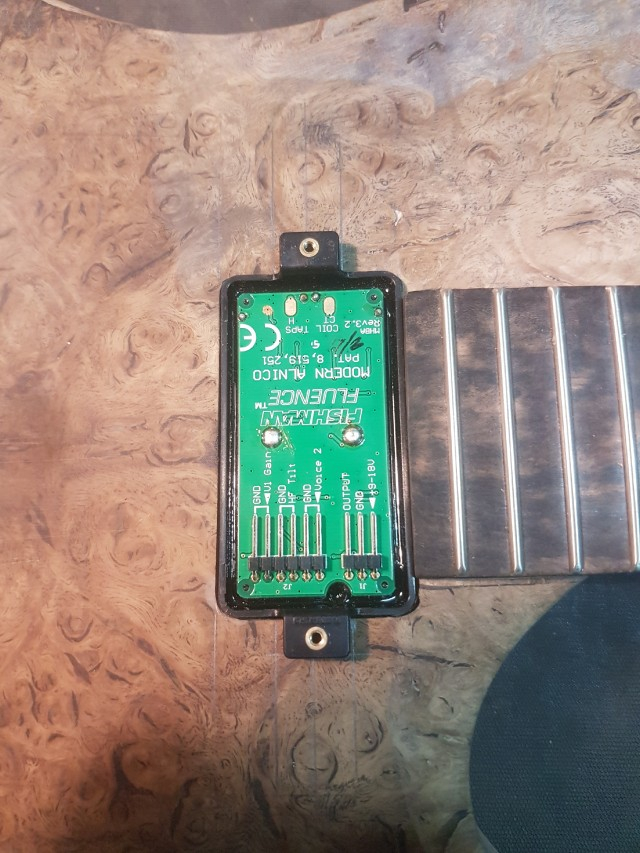

Detalle de la pastilla de mástil, queda completamente ajustada al final del mástil tal y como se diseñó en su momento (tenía duda de que quedara mal ajustada pero va perfecft)

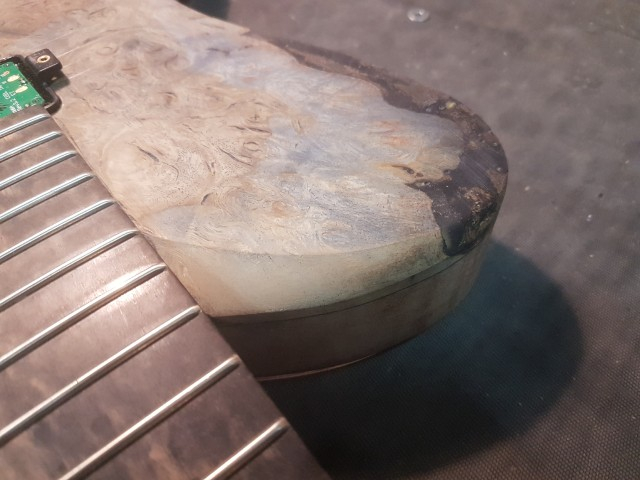

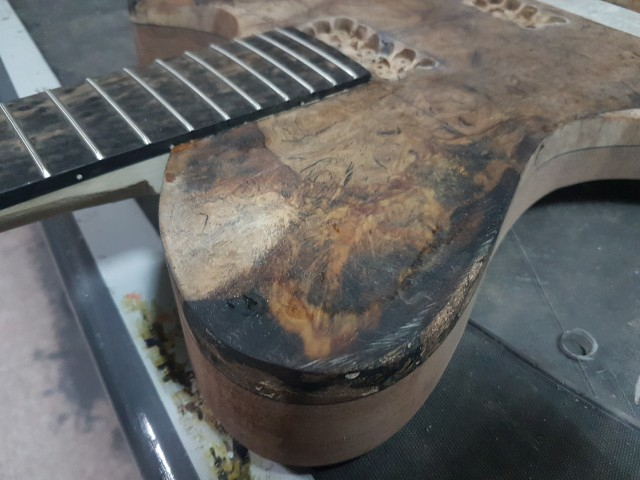

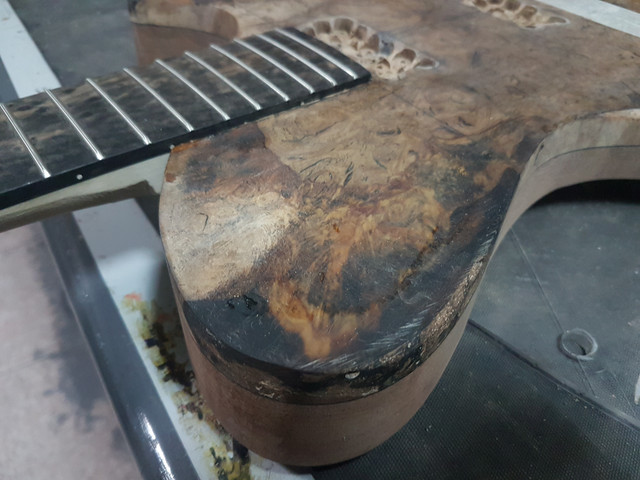

Aprovecho también para enseñaros los biseles delanteros que hice el otro día, pero que se me olvidó sacarles foto. No están tan marcados (en color) como los otros, pero haciendo pruebas con alcohol para tener una idea de como quedarán barnizados, se nota algo más.

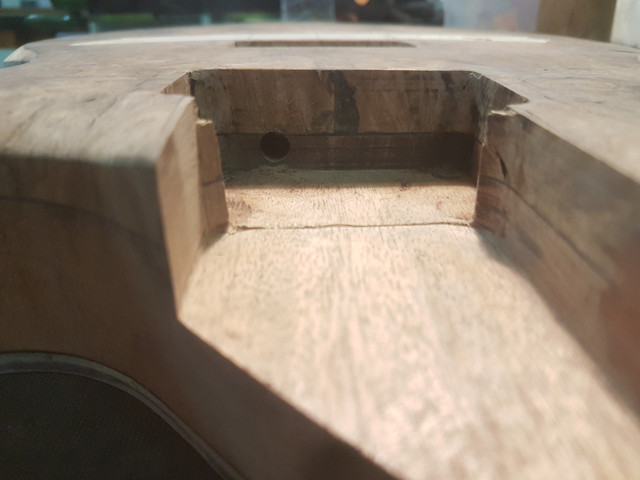

También estuve trabajando en la unión mástil-cuerpo, por fin he conseguido que quede a la posición correcta y ajustado a los dos laterales. Aquí os pongo unas fotillos en las que también se ve la reparación que hubo que hacer hace unas semanas.

Se aprovechó también para hacer el agujero para los cables de pastillas (quedaría aun el de la pastilla del puente-electrónica y el de la masa del puente)

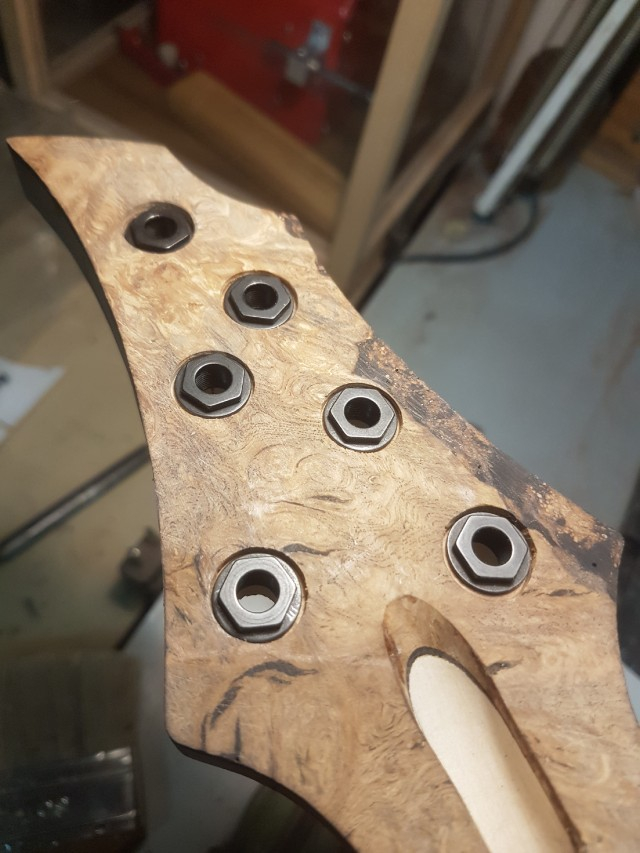

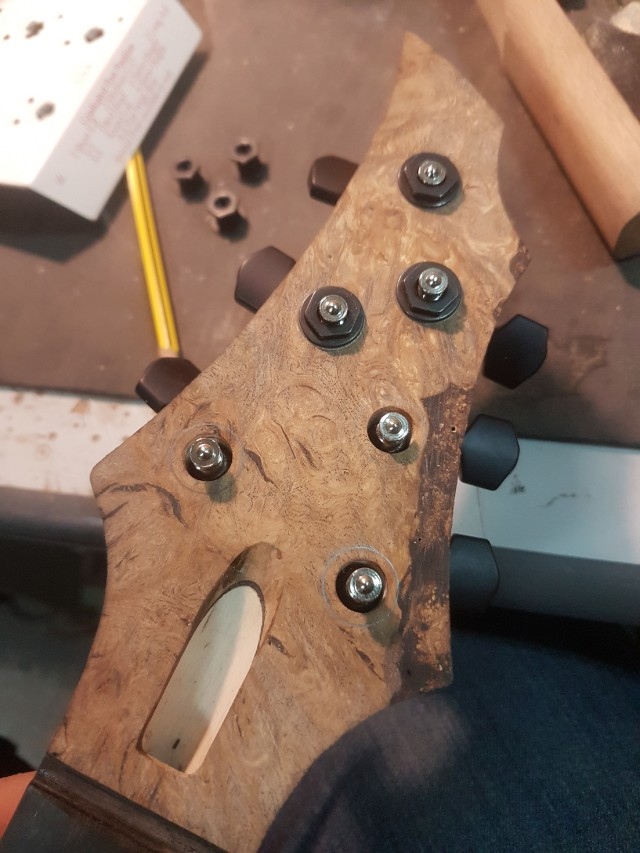

En estas dos últimas se puede ver el rebaje que hice para embutir las arandelas, no quedaron del todo mal, pero debería pensar otra forma de hacer que los agujeros queden totalmente concéntricos para la próxima jeje

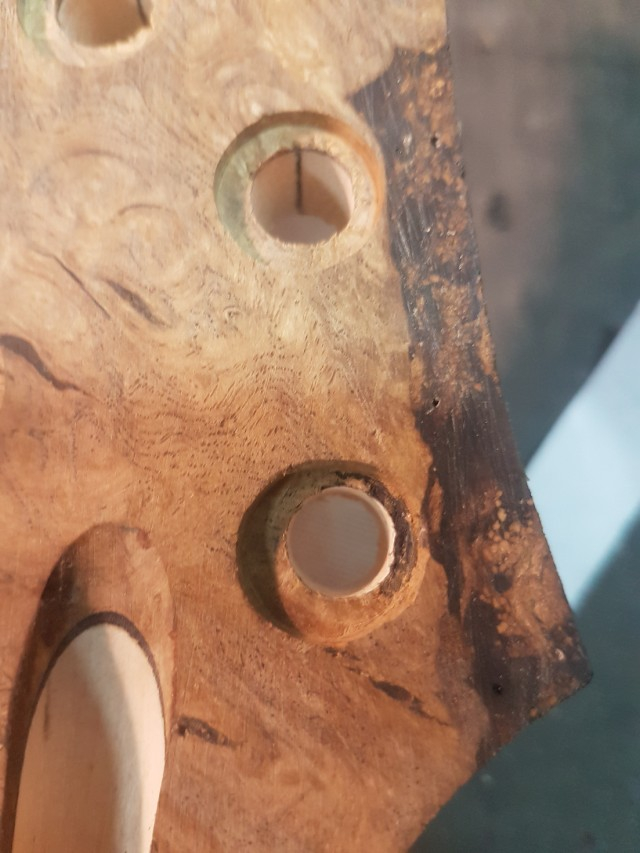

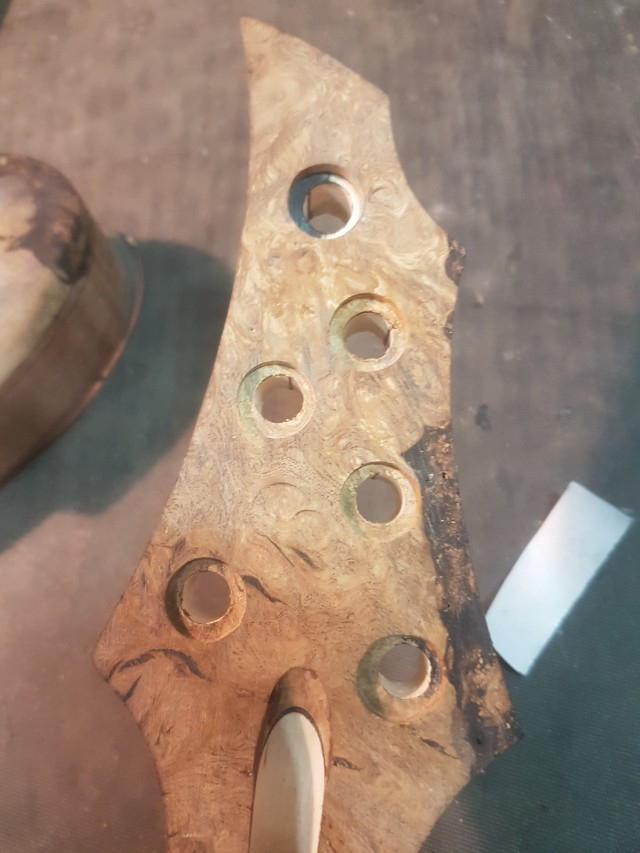

Respecto al agujero de la prima (fue el primero y se movío la plantilla) estuve pensando ayer formas de solucionarlo. Al final opté por rellenar el agujero con plastelina, hacer con el bustiri la forma de la arandela y eliminar el sobrante. De esta manera se quedará un espacio como un gajo o una luna creciente, ahí pondré trocitos de corteza o serrín de la tapa y le aplicaré epoxi.

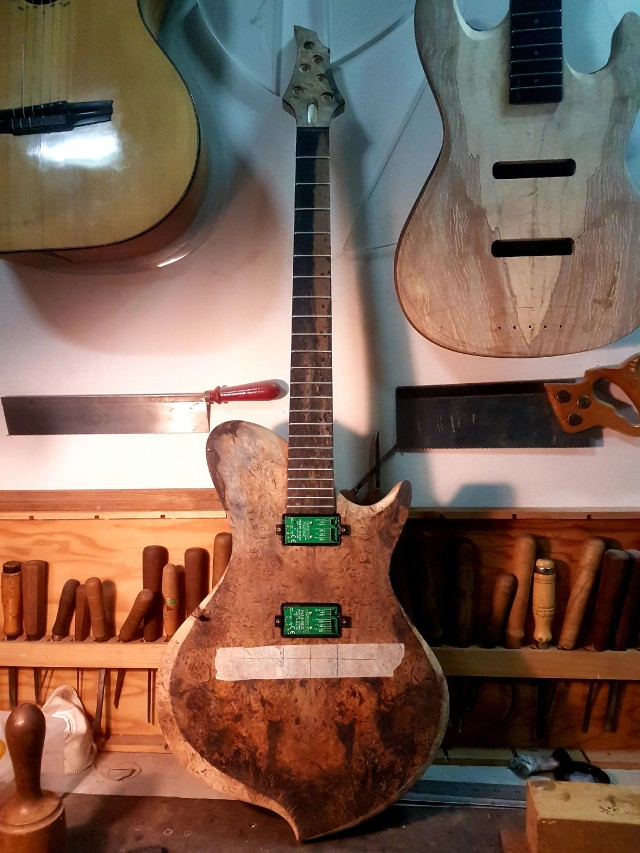

Por último una foto general de la bicha

Si todo va bien, la semana que viene me gustaría dejar terminado todo esto:
- Fresar patillas y colocar pastillas.
- Terminar de fresar el rebaje de la tapa de electrónica.
- Agujeros de electrónica y jack.
- Dejar encolado el mástil

Una vez con todo eso listo podría terminar de tallar el mástil en la unión con el cuerpo, aplicar los biseles traseros y estaría prácticamente lista para montar todo y hacer una prubea de ajuste y tacto

Un saludo!!
