Amp a 18w 6n2p 6p14p

Tonyguitar
#121 por Tonyguitar el 25/02/2019
Gracias tío.

Oye, cuantas espiras tuviste que desenrrollar en el primario para hacer el tsp central, denenliaste en primario entero y contaste las vueltas?
Cuantas vueltas tendría yo que desenliar en los trafos que uso?
Una vez desenlie el de 115v y había algo más de 900 vueltas.

Como hiciste tú esto?
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#122 por Lespaulhc el 25/02/2019
1221 espiras totales primario
Subir
Lespaulhc
#123 por Lespaulhc el 25/02/2019

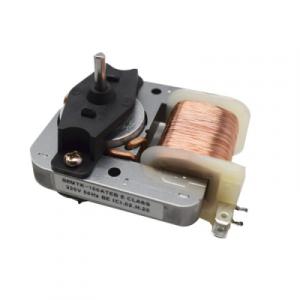

Desguaza un microondas y tiene un ventilador con dos bobinas separadas. tienes hilo ideal para trafo salida puedes hacer dos trafos por 0 euros
Para primario. Le das unas 650 vueltas tap y 650 mas.Incluso te vale para un trafo de 220 12 330v para ahorrarte los alogenos lias 1800 espiras al secundario .es hilo fino 0.20 creo.
Subir
Lespaulhc
#124 por Lespaulhc el 25/02/2019
Esto
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#125 por Lespaulhc el 25/02/2019
Ya de paso le quitas al microondas el trafo grande y te haces una maquina soldar jejjeje
Subir
Lespaulhc
#126 por Lespaulhc el 26/02/2019

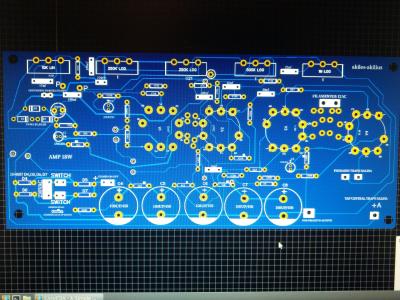

Acabo de terminar el amp 18w a pcb para atacar con acido a una cara.
De momento una imagen tengo que repasar haber si esta ok.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#127 por Lespaulhc el 26/02/2019

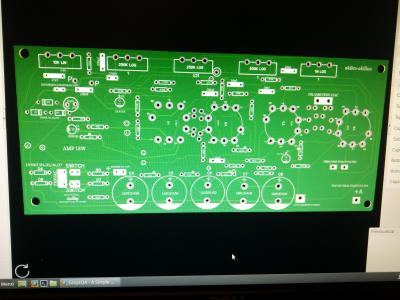

La buena jejeje.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#128 por Lespaulhc el 26/02/2019

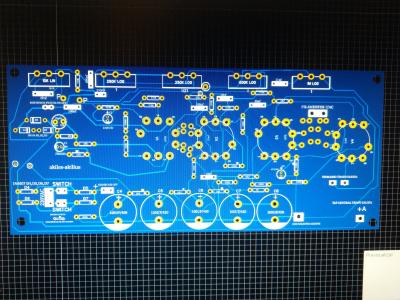

Otra imagen evidentemente los circulos y p(letra) son puentes
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#129 por Lespaulhc el 26/02/2019
Bueno pues aqui teneis en zip.El amp 18w a una cara para hacer pcb de baquelita con acido.Y el gerber y pdf también para CNC.
Si alguno necesita mas datos pues a mandar.mañana si puedo dire medidas de la pcb.Solo tengo que imprimir un pdf a 100% y te da la escala real.
Archivos adjuntos ( para descargar)
1 cara amp 18w.zip
Subir
1
Lespaulhc
#130 por Lespaulhc el 26/02/2019
Si alguno quiere repasarlo con el esquema lo subo aunque creo que esta por aqui en el hilo.
Subir
Lespaulhc
#131 por Lespaulhc el 26/02/2019

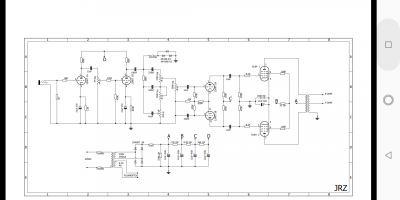

Aqui el esquema
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#132 por Lespaulhc el 26/02/2019
Y os cuento las P es un puente y los círculos también.Las valvulas no estan todas puestas iguales estan giradas en varios sentidos.Los potenciómetros modificados de lugar con respecto a mis otros diseños .Y los pines 4.5 filamentos estan solo los pad para que cada uno los puentee a su gusto segun el voltaje o valvulas.Esto para novatos con preguntar se soluciona.
