Amp a 18w 6n2p 6p14p

Tonyguitar
#193 por Tonyguitar el 24/06/2019
Enhorabuena, que bien que ha quedado.
Subir
1
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#194 por Lespaulhc el 24/06/2019
Gracias tony
Subir
Lespaulhc
#195 por Lespaulhc el 28/06/2019
La pcb de jrz pero modificada para los pads metodo planchado a 1 cara y mas grandes.Cada pad es un orificio aunque se vean mas y algunas lineas cortas que se ven es la zona gnd que tube que recortar a mano alzada.
Archivos adjuntos ( para descargar)
Gerber_JRZ ULTIMO_20190628181002.zip
PCB_JRZ-ULTIMO_20190628181130.zip
PCB_JRZ-ULTIMO_20190628181048.pdf
Subir
Lespaulhc
#196 por Lespaulhc el 16/07/2019

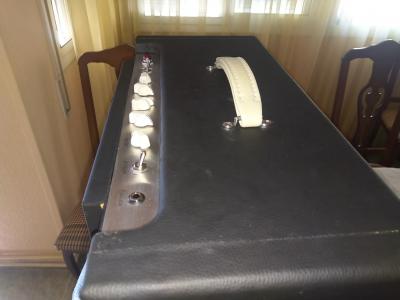

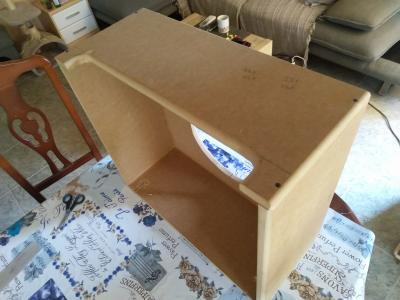

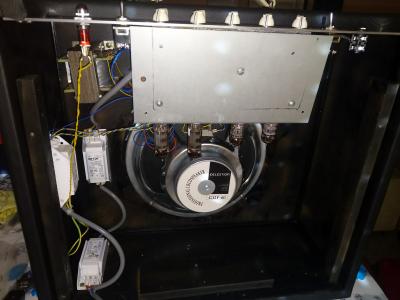

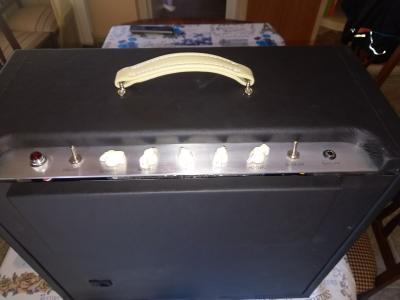

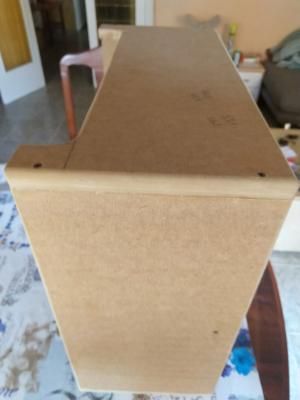

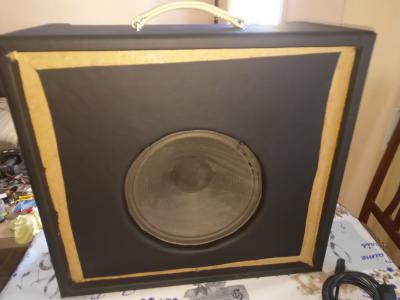

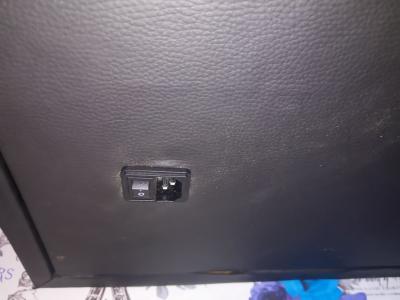

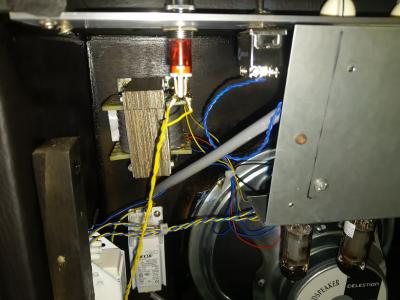

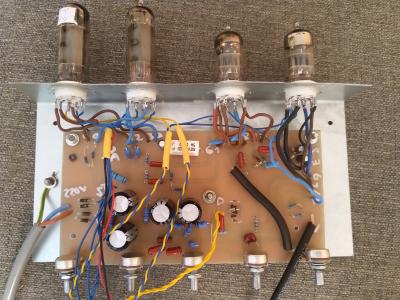

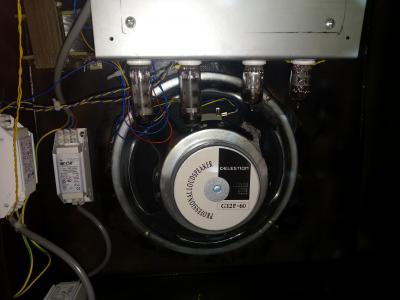

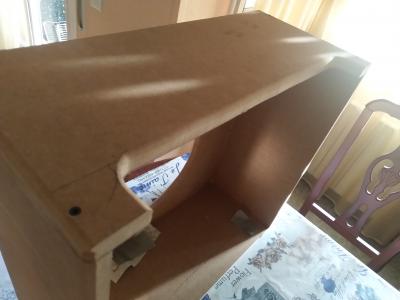

Aqui mi segundo ampli a 18w este esta superbien me queda acabar de tela blanca de altavoz y 4 tapas para el frontal forradas y ya estaría acabado lleva 3 alogenos y un trafo salida bobinado a mano de 150w sobrado para 18w un c9no gf12 60 celestion y una pcb metodo planchado y toner
2 6n2p y 2 6p14p estable a 250v.en casa no lo pude pasar del 2..tiene gain mid treble bass master distorsion stan by madera de mdf forrado con polipiel negra .unas imagenes y una pequeña prueba de audio.
Archivos adjuntos ( para descargar)
2019_07_16_20_08_53
Subir
Tonyguitar
#197 por Tonyguitar el 17/07/2019
Ha quedado espectacular, el que yo hice como este no sacaba mucho volumen, a ver si me pongo y hago otro de estos.
Subir
Lespaulhc
#198 por Lespaulhc el 17/07/2019

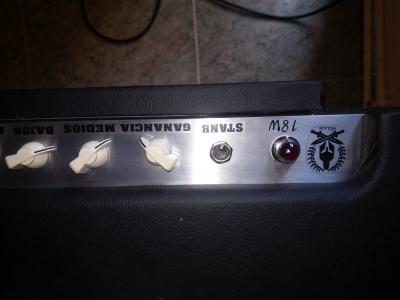

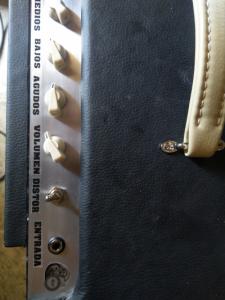

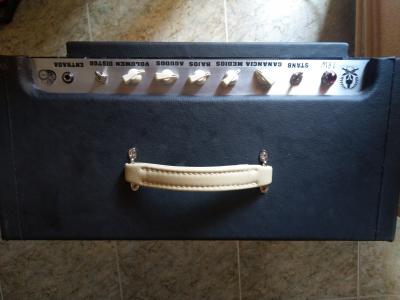

Dale tony que este esta supercuco.aki unas imágenes del llamado faceplate bueno yo imprimo en papel transparente que parece plastico y adhesivo las letras.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#199 por Lespaulhc el 18/07/2019

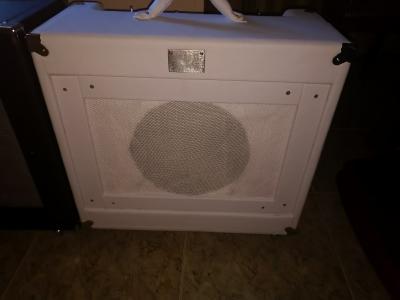

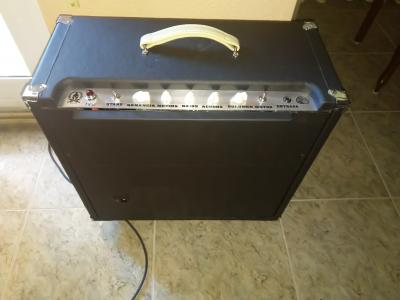

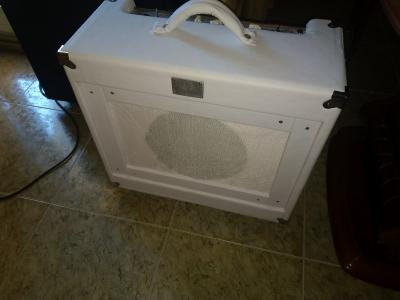

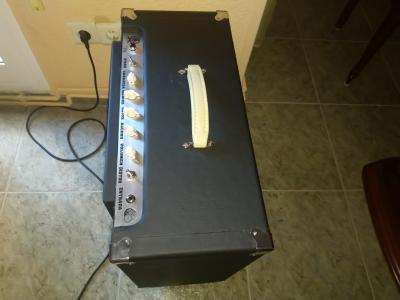

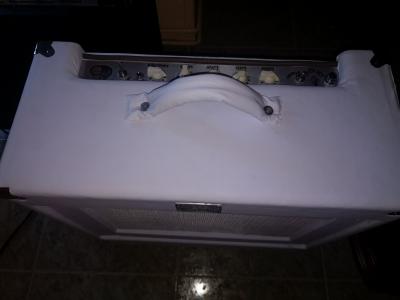

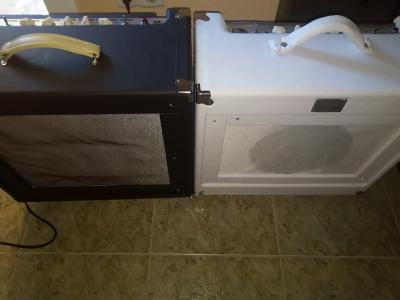

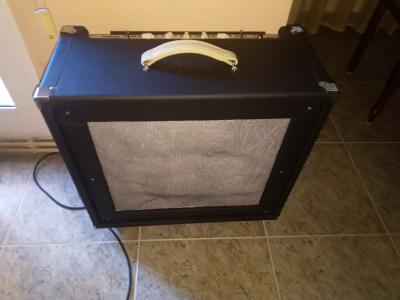

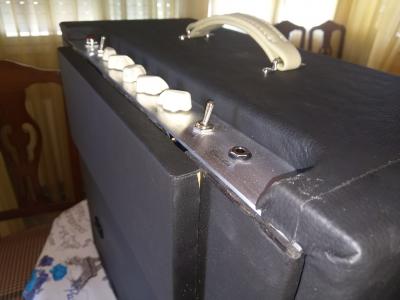

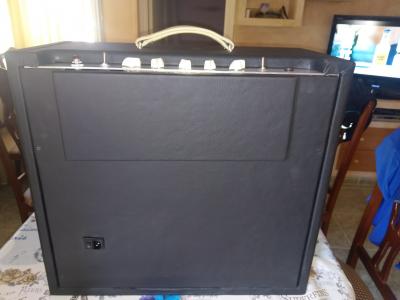

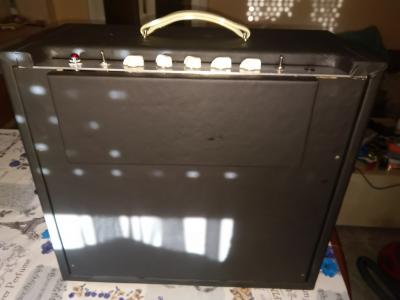

Buenas adjunto imágenes finales de los amplis.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#200 por Tonyguitar el 18/07/2019
joder que bueno, como te lo has currao, mira mi primer previo del jcm800 que hice como me quedo de cutre, ese fue mi primer montaje:


Me acuerdo que me gaste en hacer ese previo un dineral, te hablo de por lo menos 150 euros, lo compre todo en tiendas fisicas y pedi por internet a tiendas muy caras, total, al final todo para quedar horrible, mira como era por dentro:


me acuerdo, y como los zocalos estaban soldados con cables al aire habia que tener mucho cuidado que no se partiesen.
Subir
Lespaulhc
#201 por Lespaulhc el 18/07/2019
Normal tony yo en 4 maderas cola etc me deje 88 euros para montaje.
Subir
Tonyguitar
#202 por Tonyguitar el 18/07/2019
cierto, se te va pasta como quieras hacerlo bien.


Yo por eso cuando me hice el mesa, el fender y el jcm800 preamp fui cogiendo recortes de maderas de aglomerao y me hizo un buen apaño, lo lijaba y quedaba horrible, pero cuando ponias las cantoneras y el forro de escai si lo hacias bien quedaba profesional a tope.
Subir
sebitas
#203 por sebitas el 21/05/2020
Hola, podrian pasar el esquematico y el layout? Me gusto lo que lograron y me gustaria replicarlo en KICAD.

Cuando lo tenga, lo comparto!!!

Desde ya gracias!
