Amp a 18w 6n2p 6p14p

Lespaulhc
#133 por Lespaulhc el 26/02/2019
Vaya el 22nf que va a la valvula v1 y pin 1 no lo conecte mañana lo arreglo
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#134 por Lespaulhc el 26/02/2019
Mañana lo soluciono y vuelvo a subir los gerber aun asi podria funcionar con puentes mas largos.
Subir
Lespaulhc
#135 por Lespaulhc el 26/02/2019
Bueno pues ya tenemos el amplificador 18w push pull a 1 cara(pcb)para que no tengais que comprar en easyeda y atacar con acido yo he hecho el diseño la pcb es 164mm por 73mm
Las pistas son finas pero siempre podeis rotularlas.Tambien el esquema para cnc y el gerber tanto cnc como normal.y el pdf a escala tanto serigrafia como pcb acido.todo en un zip.Espero os guste.
Archivos adjuntos ( para descargar)
1551207924848_1 cara amp 18w.zip
Subir
1
Arias Electronix
#136 por Arias Electronix el 26/02/2019
Vaya currazo tio. Yo es que una vez pruebas las placas ya hechas enpiezas a renegar de hacerlas
Subir
Tonyguitar
#137 por Tonyguitar el 27/02/2019
Esto debería ir a la cabecera del hilo, una joya compi, muchas gracias.
Subir
1
Lespaulhc
#138 por Lespaulhc el 27/02/2019
Es lo que pasa que una vez las diseñas y las compras hechas el acido ya pasas
Pero no esta mal que alguien lo pruebe
Para comparar por eso lo hice.
Subir
txe
#139 por txe el 27/02/2019
genial tu aporte en pdf chulo.
Subir
1
Lespaulhc
#140 por Lespaulhc el 27/02/2019
Gracias txe
Subir
Tonyguitar
#141 por Tonyguitar el 27/03/2019
compi, refroto el hilo este para que no se pierda que es una maravilla.

Estoy intentando comparar los rar estos que subiste con los pdf con la pcb que estoy haciendo y no me coincide. ¿hay algun otro pdf de ese proyecto donde venga el layout para poder seguirlo en la pcb? gracias tio.
Subir
Lespaulhc
#142 por Lespaulhc el 01/04/2019

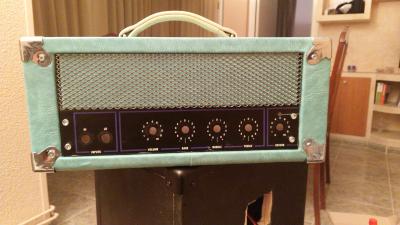

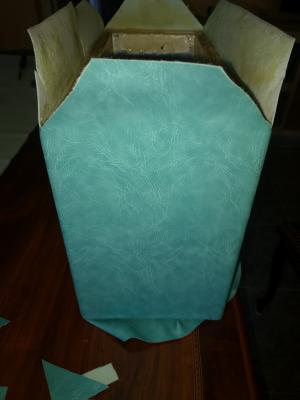

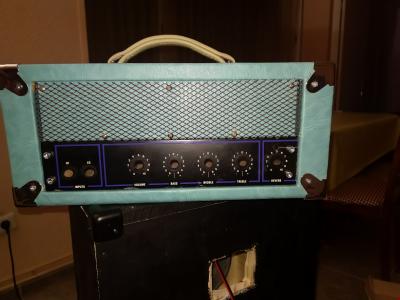

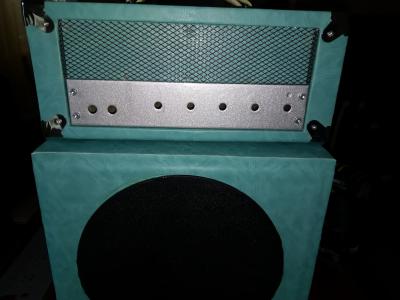

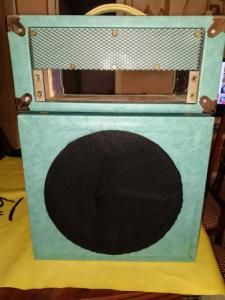

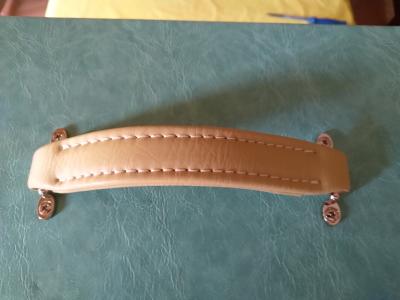

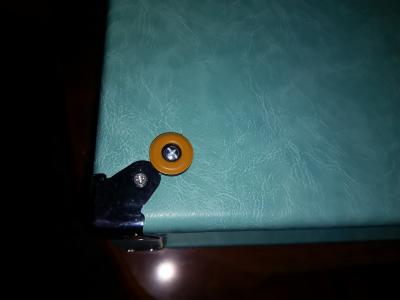

Hola de nuevo pues el amplificador a 18w push pull ya funciona bien sin ruidos y le decidi a darle un honor en calitet entre comillas lo que hice fue una caja de pino forrada con polipiel
Imitación a cuero y ya de paso como funci9na a 16ohm tengo un cono de 12

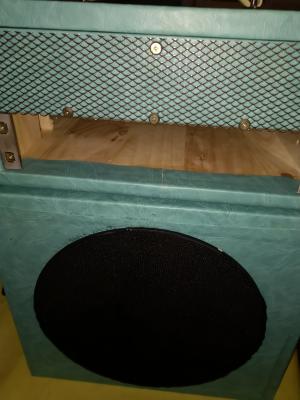

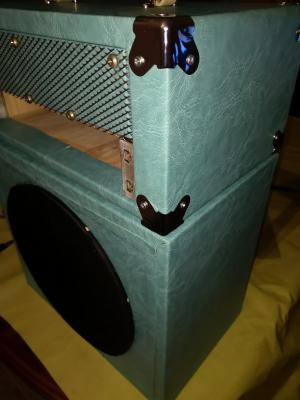

Ideal y me he hecho un tipo combo pero sin unir osea un cabezal y una mini pantalla 21x1 también de paso me he cortado 4 maderas para del mismo color hacerme un jcm800 previo .Aqui os dejo unas imágenes.
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#143 por Lespaulhc el 01/04/2019

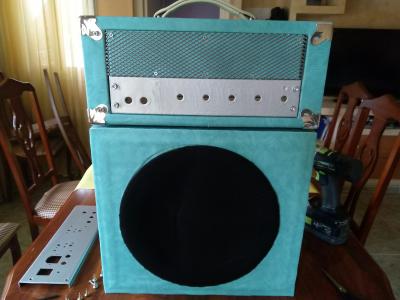

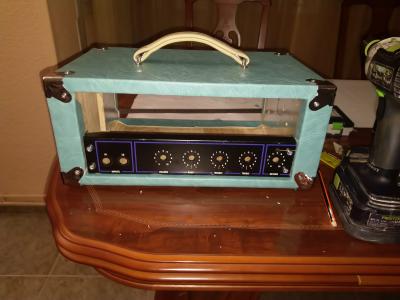

El frontal y la trasera son de aluminio de un ampli viejo y los estoy pintando.Asi aprovechaba lo que es el interruptor de encendido y el cable de red etc

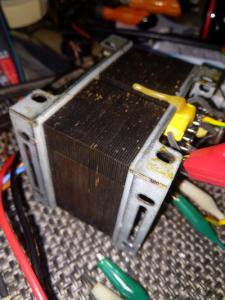

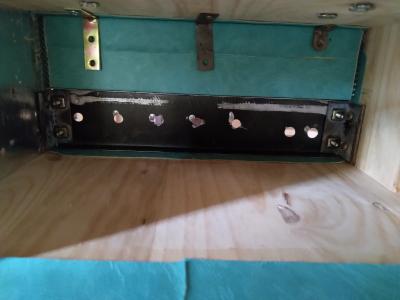

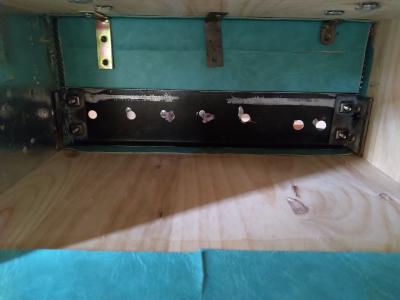

La pcb (potenciometros)los adecúe para que coincidiera con los agujeros del frontal con cable trenzado sin apantallar y finos.Tambien aproveche el trafo salida de 230 tap 0v y 11.4 secundario 6550 ohms .Lo suyo son 8000ohm pero no le apretare mucho y aun asi suena bien.Para filamentos lleva un alogeno de 12vac(alimentación en alterna) y para los anodos etc dos trafos alogenos en paralelo por los 12v.
El circuito trabaja a 265vdc estables.para los 18w le faltan 100vdc mas.pero ya suena bastante para mi casa.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#144 por Lespaulhc el 01/04/2019
Seguimos
Archivos adjuntos ( para descargar)
Subir
