Amp a 18w 6n2p 6p14p

toni diaz
#157 por toni diaz el 02/04/2019
Supongo que seran los niveles de ganancia y transconductancia (vida util de la valvula) pero dudo que sean reales. De todas maneras con que esten buenas 2 te sale a cuenta, son valvulas durisimas
Subir
1
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#158 por Lespaulhc el 03/04/2019
Esas funcionan todas fijo ya veras.ami 2 matcheadas 13 euros.Eso si nuevas.
Subir
1
Tonyguitar
#159 por Tonyguitar el 03/04/2019
Gracias compañeros, ya ves, si yo las quiero para este proyecto y unos jcm800 single ended de 6w que estoy haciendo y poco más, si funcionan ya me vale.
Si yo lo hago esto más por aprender, tengo ya muchos trastos por casa, un día mi mujer me echa fuera.
La transconductancia toni con un bias tester no se puede ver verdad? Es el valor que dice su vida útil?

Yo cuando tengo varias las emparejo con el bias tester, las meto en el ampli y veo la corriente que circula en cada una sin ajustar el bias y así voy viendo las que son parecidas y las voy emparejando, apunto los mA que circula por cada una para un ajuste determinado.
Subir
toni diaz
#160 por toni diaz el 03/04/2019
TonyGT-Ibiza escribió:
La transconductancia toni con un bias tester no se puede ver verdad? Es el valor que dice su vida útil?
necesitarias un medidor de valvulas tipo AVO tube tester. Pero ya te digo si con el bias tester logras un par de parejas lo tienes hecho
Subir
Tonyguitar
#161 por Tonyguitar el 03/04/2019
Si, por que cada valvula que metes mides corriente de cátodo, unas Dan 20mA otras 25mA para un ajuste determinado del bias y así lo bueno es que puedo ir viendo las que son muy iguales en corriente que es lo que interesa en el push pull, a pesar de que en este caso concreto tenemos,
Un push pull clase AB con bias variable?
Por qué el clase B es muy parecido y creo que no se usa en amplis por la distorsión de cruce.



Por cierto, el mio tiene un consumo alto de cátodo, creo que sustituirle la de 150r por 220 ohm.
Subir
Lespaulhc
#162 por Lespaulhc el 03/04/2019
Push pull el84 34ma las dos.
Subir
Lespaulhc
#163 por Lespaulhc el 05/04/2019

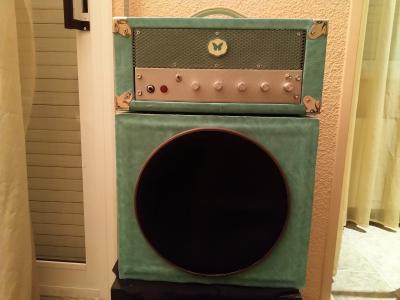

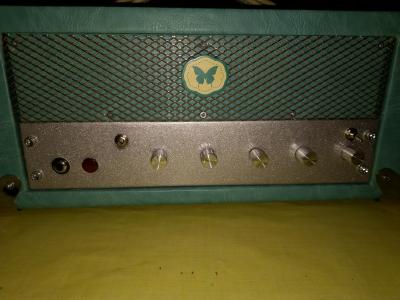

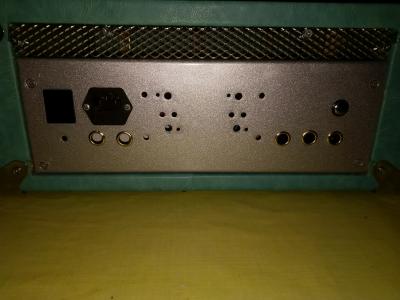

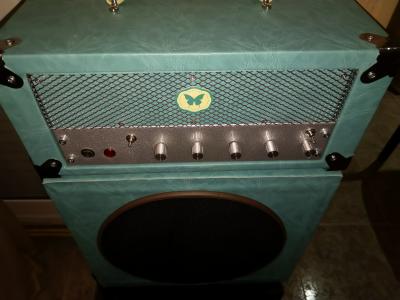

Hola de nuevo poco a poco lo voy acabando
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#164 por Lespaulhc el 06/04/2019

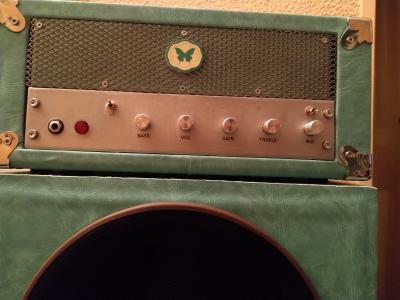

Letras
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#165 por Tonyguitar el 06/04/2019
Que chulo.

Como has hecho esas letras?
Subir
Lespaulhc
#166 por Lespaulhc el 06/04/2019
En la imprenta folio transparente.
Subir
Lespaulhc
#167 por Lespaulhc el 06/04/2019
Creo que me hare el mesa y jcm800 en otro cabezal .y ya tengo todo.
Subir
Tonyguitar
#168 por Tonyguitar el 06/04/2019
Es una pegatina o son letras que se calcan?

Es un vicio hacer amplis, harás los diseños para atacar con ácido o los enviaras hacer las pcb?
Subir
