Amp a 18w 6n2p 6p14p

Lespaulhc
#73 por Lespaulhc el 28/11/2018
Gracias tony.
Subir
1
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#74 por Lespaulhc el 29/11/2018

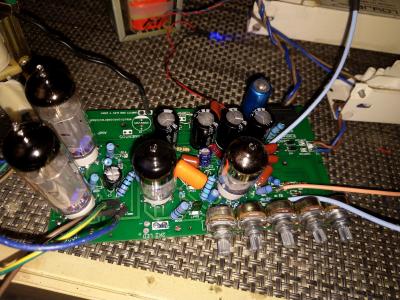

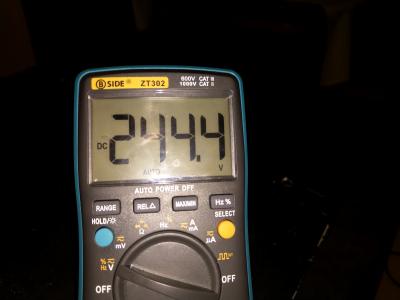

Bueno pues como dije hoy me puse ayer hice otra pcb y las resistencias las modifique (luego en el esquema las expongo cuando cene) y he notado mejoras y mas tension.menos Hum por no decir casi nada esto es otra historia es simplemente un capacitor mejor y mejor rizado de los filamentos.he ganado en volumen y aparte en distorsión overdive valvulera que me mola mucho con solo mover un pot...una imagen de el +A y de la pcb segunda.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#75 por Lespaulhc el 29/11/2018

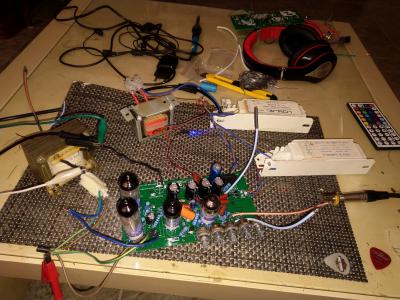

Al fondo de la ultima imagen podeis ver la pcb primera boca abajo.
Subir
Lespaulhc
#76 por Lespaulhc el 29/11/2018
Mejoras.....mejor sonido mas potencia final

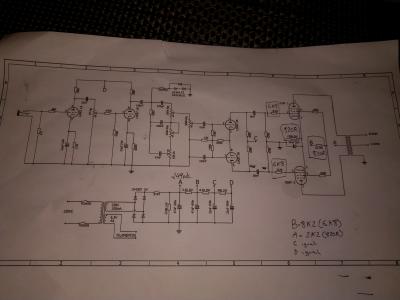

Mejor distorsión....estas mods en la imagen
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#77 por Tonyguitar el 29/11/2018
Que guay, pues el ruido de hum se mete muchas veces por las masas, las masas son muy cabronas, no es lo mismo ir a masa por un sitio que por otro y el eagle no se si eso lo.tiene en cuenta, si son pedales o previos de transistores da igual, no hay problema.

En que montaje esta basado el.previo?
Subir
Lespaulhc
#78 por Lespaulhc el 29/11/2018
Cierto Tonygt bueno en este caso no era por eso simplemente un condensador ....otras tenia que exponer
Que este tipo de pedal me ha creado un G.A.S que seguro cae....os dejo un video
https://youtu.be/Z7-w-UpO3U0
Subir
Tonyguitar
#79 por Tonyguitar el 29/11/2018
esta chulo!!


Pues mejor tio que no fuese tema de masas, ¿al final que condensador era y que le pasaba tio?
Subir
Lespaulhc
#80 por Lespaulhc el 30/11/2018
El de los filamentos el tipico 2200 uf 25v...puse 1000 uf y mejor
Subir
Tonyguitar
#81 por Tonyguitar el 30/11/2018
ahh, ¿alimentaste los filamentos con tension continua? pues estaria roto, yo no cre que haga falta poner condensadores tan grandes ahi,
a mi lo que me ha dado muy buen resultado para estabilizar el rizado del rectificado a corriente continua es poner un condensador de 1000uf antes del 78xx y otro despues, si hicieras eso seguro que te quedaba a cero cualquier ruido que pudiese venir de ahi, pruebalo si puedes socio.
Subir
Lespaulhc
#82 por Lespaulhc el 30/11/2018
7806 no se puede necesitas 3 amperios
Y el p diodos de 6 amperios
Subir
Tonyguitar
#83 por Tonyguitar el 30/11/2018
ahh si, es verdad, yo cuando hice el previo mesa booguie tuve muchos problemas para alimentar los filamentos de las 3 valvulas, el 7806 vamos, no me duraba nada, y el 7812 funcionaba unos segundos y se ponia al rojo vivo, le puse en v1 y v2 dos 6n2p, y en v3 puse una ecc83 por el tema ese del seguidor catodico que creo que ni hubiese hecho falta aqui, por que creo que la tension catodo filamento no llegaba ni a 80v.
Los filamentos chupan tela, y si son 6n2p mas todavia, por que al alimentarse a 6v chupan el doble, creo que 0.6A o asi cada tubo.

tu fijate, al final tuve que poner un trafo de 220v a 18v para que me funcionase, y dos 7812 con sus disipadores en paralelo, habia gente que me decia que esto asi no funcionaba, pero si que funciona, por que si un 7812 soporta un consumo de 1A, cuando pones 2 en paralelo estas repartiendo la corriente entre los dos, y entoces los dos juntos te estaran soportando 2A, asi fue como pude solucionarlo.

Otra cosa, ¿tu usas condensadores de 250v para arriba para los previos o pones de 50v? te lo digo por que yo cuando hice los pevios recuerdo que decian que en los anodos el 22nf habia que ponerlo de 250v por lo menos por que es cierto que hay 200v en ellos, pero es que entre anodo y reja del siguiente triodo la tension en bornas de ese condensador creo que era muy pequeña. ¿como has hecho tu esto?
Subir
Lespaulhc
#84 por Lespaulhc el 30/11/2018
Yo los condensadores en equipo a valvulas siempre pongo de 630/400v
Los unicos que puse de 100v los 3 de 10nf que lleva este amp de 18w
