Construccion de un ampli handwired paso a paso

Jejeje ahí, ahí, seguridad e higiene lo primero.

Hablando de "housekeeping", me pregunto si este hilo corresponde en Luthieria o más bien debería estar en El Taller. No tengo ninguna objeción personalmente, sólo pregunto.

Pues lo pensé cuando lo creé... pero como yo creo que el ampli tb es un instrumento por eso lo puse aquí...

Por cierto... será cabezal!

Técnicamente no es un trabajo de luthería, tampoco en el taller, hay un apartado de electrónica https://www.guitarristas.info/foros/electronica-diy/f53

Tampoco es que me importe porque voy a seguir el hilo igual

Supongo que es una cuestión de hacewr mas eficientes las búsquedas.

Voy a quedarme un rato por aquí...

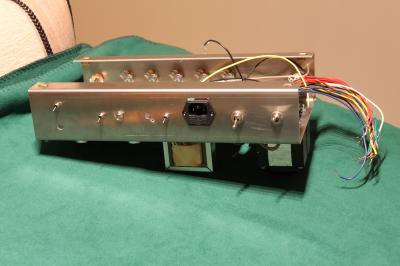

Ahora el choke de la fuente de alimentación, los jacks, los potenciómetros, los interruptores, etc.

Es importante no cortar todavía ningún cable de los transformadores. Se quedan por ahí un buen rato todavía, pero aunque sea incómodo es mejor cortar cuando estemos seguros de la longitud que vamos a necesitar de ellos en fases más avanzadas de la construcción.

Una vez montados todos los componentes del ampli, podemos comenzar a hacer las primeras soldaduras.

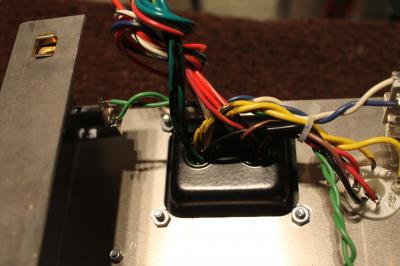

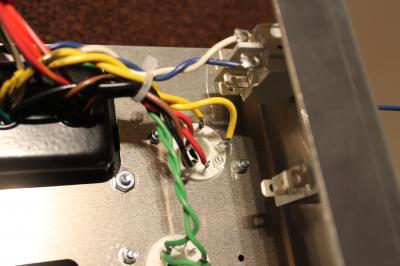

Las primeras serán los cables que van a los filamentos de la válvula rectificadora (los amarillos), a los ánodos de la rectificadora (los rojos) y los cables que unirán el trafo de entrada al interruptor principal del ampli (el blanco y el azul). Adicionalmente usamos un pin vacío de la rectificadora para unir el cable negro y marrón, que sirven para pasar de voltaje estadounidense a voltaje europeo.

Trenzar bien estos cables, ponerlos lo más cortos posible, todo ordenado, es fundamental para empezar el ampli con buen pie. Por ello mi recomendación es que la válvula rectificadora esté cerca del trafo de entrada y ambos cerca del interruptor principal del ampli.

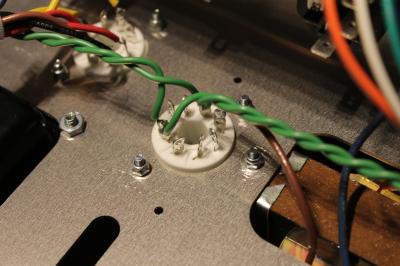

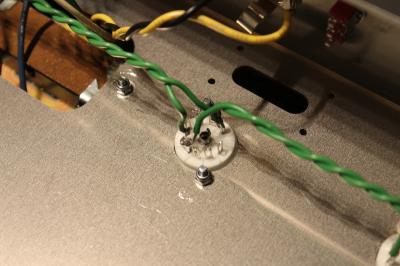

Siguiente estación: la lámpara, los filamentos de la válvula de potencia y de las válvulas de previo.

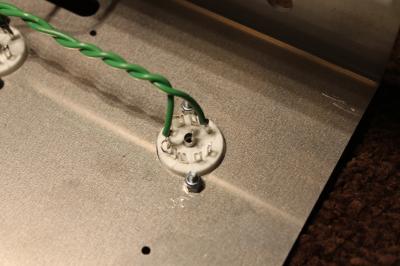

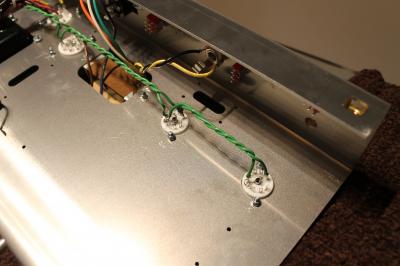

Si en el paso anterior era importante para que el ampli quedase ordenado, estos cables verdes son en mi opinión de los más importantes para que el ampli quede bien cableado y ordenado.

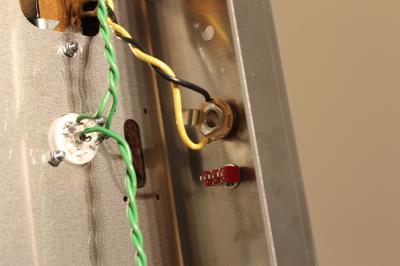

Por último en esta etapa de la construcción del ampli cableamos el trafo de salida. El cable marrón va al ánodo de la válvula de potencia y los cables negro y amarillo al jack de salida.

Si llegados a este punto tenemos el ampli bien cableado y ordenado tenemos lo más difícil ya conseguido. A partir de aquí queda mucho trabajo por delante, pero al menos esto ya va tomando forma.

Me parece muy interesante
Por aquí me quedo a ver cómo avanzas...
