Construccion de zombie chorus, suena bien, en serio

Santiago
#73 por Santiago el 14/05/2014
Hola! Soy nuevo aca .Acabo de terminar de montar el zombie chorus en la placa de prueba y no me suena el efecto.Suena la guitarra limpia solamente. Por aca andaban diciendo que podría ser el mn3007 pero son bastante costosos y tengo que viajar bastante para comprar otro. Quería saber si se les ocurre que otra cosa podría llegar a ser o como comprobar si el mn3007 esta defectuoso. gracias!
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
elrock
#74 por elrock el 28/05/2014
¿Como suena ese pedal? ¿Parece que es de la linea del small clone no?
Subir
GEORGE7196
#75 por GEORGE7196 el 31/05/2014
hola maligno..... soy de colombia.... y quiero hacer ese zombie chorus.... me puedes enviar la info completa..... ya tengo el rat tomado de la placa original y ya lo clone.... tengo el dist + tambien de la placa original y lo clone, tengo el KRANK que es tu diseño y suena de pelos men, y otra belleza el DEV/null cortesia de GODSAVEMETAL y suena DE LUJO... me ayudas por fa con la info de este zombie.... gracias y un saludo desde colombia..... por fa a este e-mail: george_7196@hotmail.com
Subir
GEORGE7196
#76 por GEORGE7196 el 31/05/2014
hola maligno..... soy de colombia.... y quiero hacer ese zombie chorus.... me puedes enviar la info completa..... ya tengo el rat tomado de la placa original y ya lo clone.... tengo el dist + tambien de la placa original y lo clone, tengo el KRANK que es tu diseño y suena de pelos men, y otra belleza el DEV/null cortesia de GODSAVEMETAL y suena DE LUJO... me ayudas por fa con la info de este zombie.... gracias y un saludo desde colombia..... por fa a este e-mail: george_7196@hotmail.com
Subir
godsavemetal
#77 por godsavemetal el 31/05/2014
Co tu permiso maligno postearé el lay de las cajitas peques de JHON HOLLIES realizada por SOLDERSOUND; ojo el pin 13 y 15 no se conectan, debe quedar vacío en el IC3 de Jhon HOLLIES!! (es el CD4046):
Archivos adjuntos ( para descargar)
Nevermind project file.pdf
Subir
godsavemetal
#78 por godsavemetal el 31/05/2014

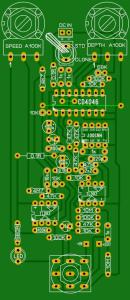

Acá mi versión de ese circuito en cajas mas anchas; aunque es delgado el PCB 50mmx110cm:
Archivos adjuntos ( para descargar)
NEVERMIND layout+pots+3PDT normal on PCB.JPG
Subir
godsavemetal
#79 por godsavemetal el 31/05/2014

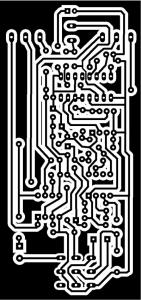

ya sé ya se!!! el PCB pes; repito mide 50mmx110mm:
Archivos adjuntos ( para descargar)
NEVERMIND PCB 2.JPG
Subir
GEORGE7196
#80 por GEORGE7196 el 03/06/2014
gracias GOD por el aporte te lo agradezco...
Subir
GEORGE7196
#81 por GEORGE7196 el 03/06/2014
godsavemetal escribió:
Co tu permiso maligno postearé el lay de las cajitas peques de JHON HOLLIES realizada por SOLDERSOUND; ojo el pin 13 y 15 no se conectan, debe quedar vacío en el IC3 de Jhon HOLLIES!! (es el CD4046):



hola..... PUEDO HACER UNA PREGUNTA ALGO ESTUPIDILLA.... pero es algo que ignoro..... por que el CD4046 lleva las patitas 13 y 15 a nada???? si no perforo.... las puedo doblar???? o las puedo romper???? aunque lo logico es perforar pero dejarlas sueltitas.......

gracias
Subir
godsavemetal
#82 por godsavemetal el 03/06/2014
Bro un truko simple; les quitas el pin del socket y normal chico!!
En el esquema de JHON HOLLIES no dice nada de nada de la patitas 13 y la 15; de todos los PCB que vi esos no tan en el impreso, supongo que los pines del socket fueron quitados; creo que soy el único en publicar esa observacion !!! si alguien tiene otra idea que hable o calle para siempre!!!!!!!!!!!
Subir
m4x1m1l14n0
#83 por m4x1m1l14n0 el 24/07/2014

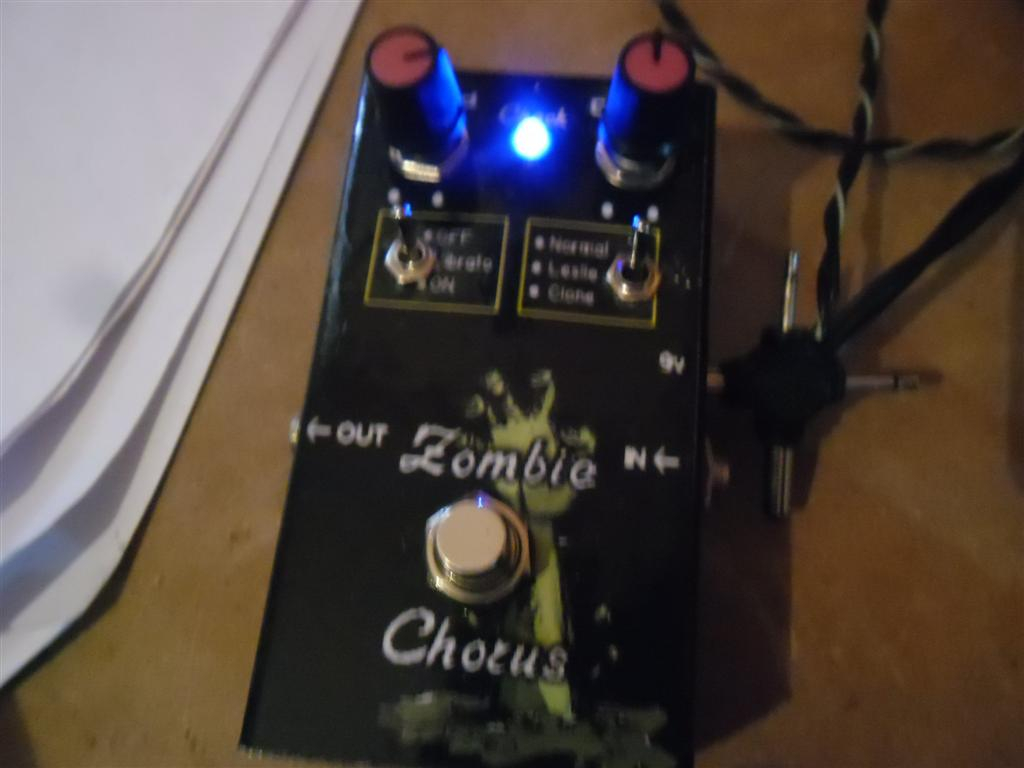

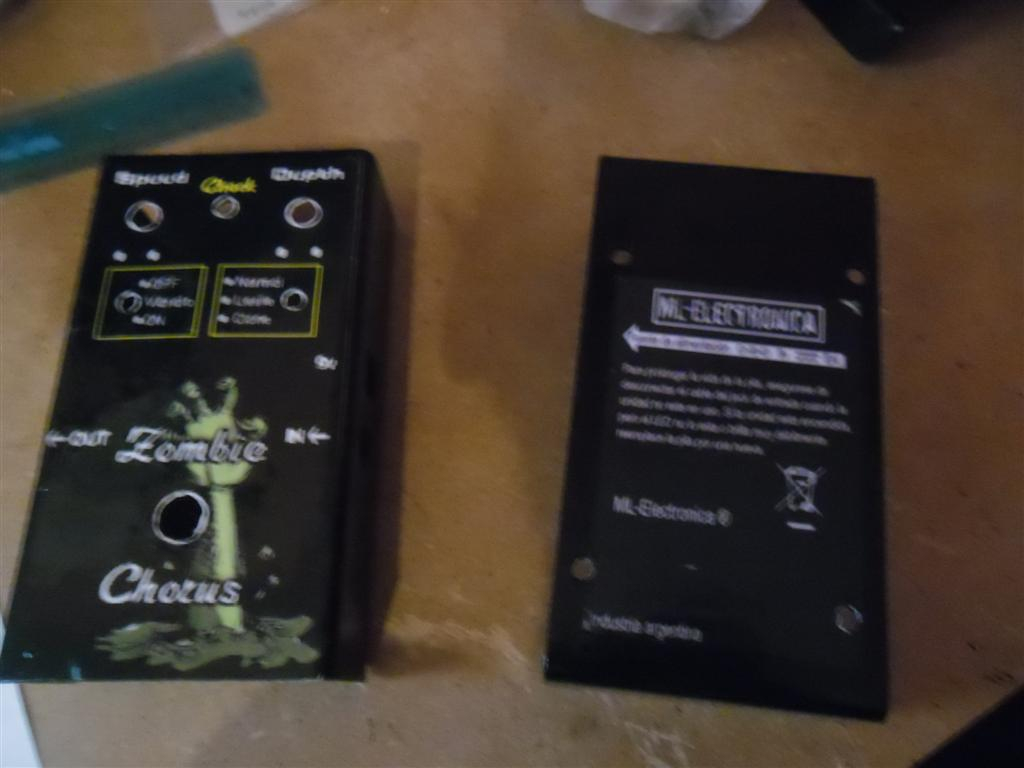

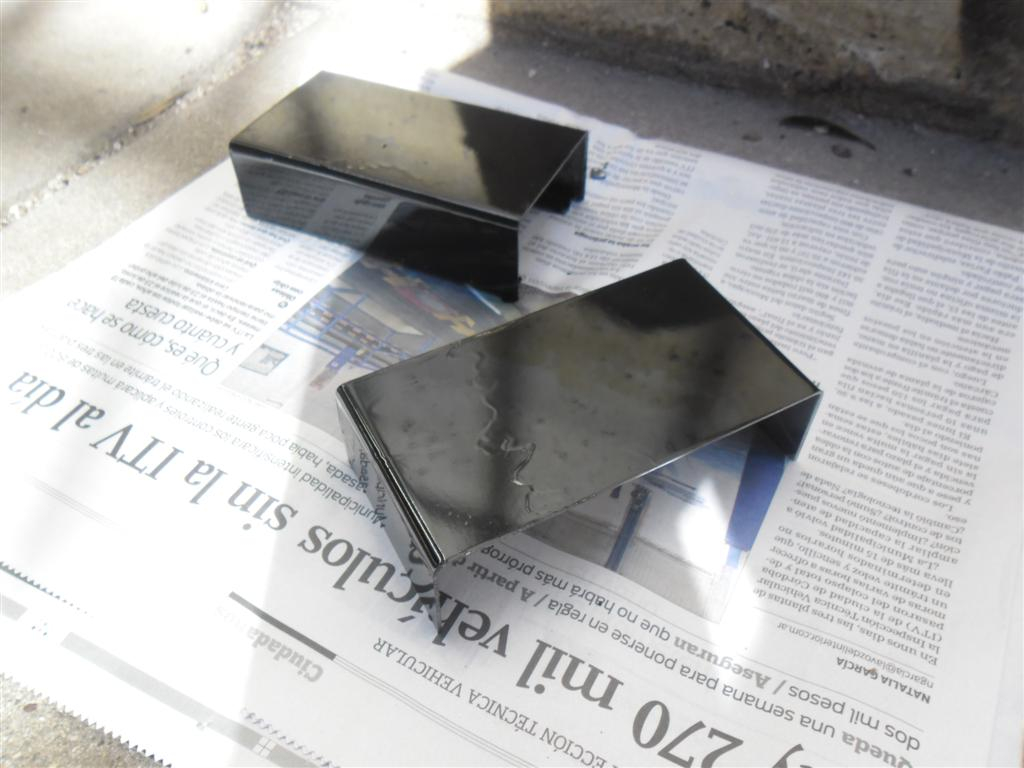

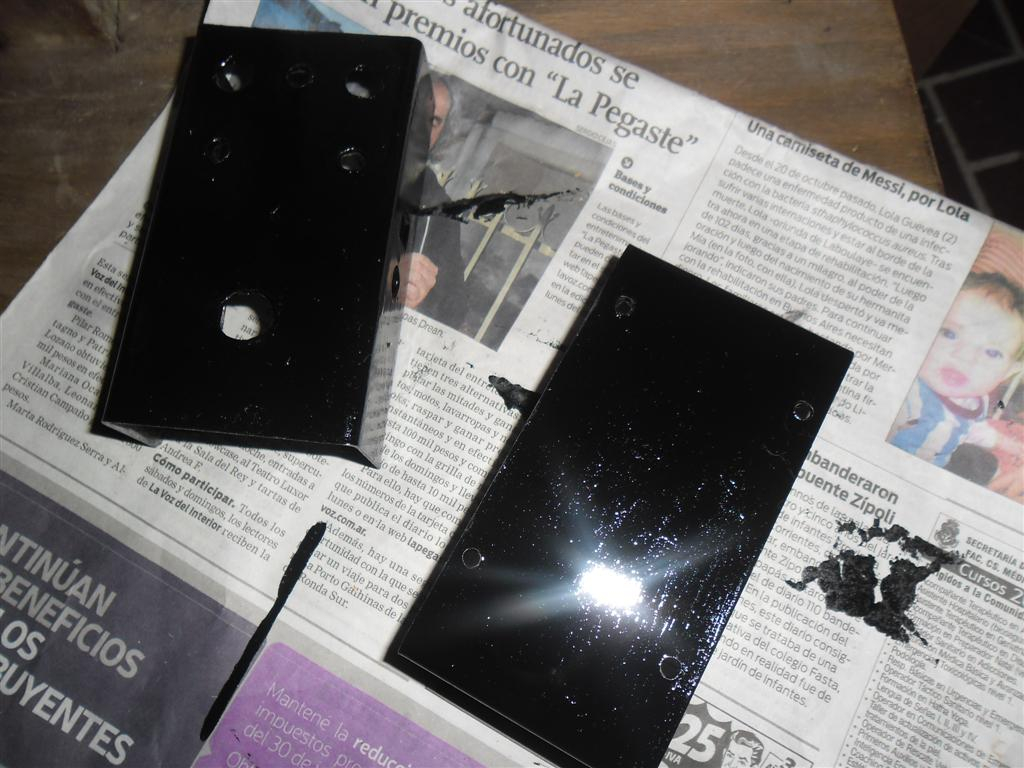

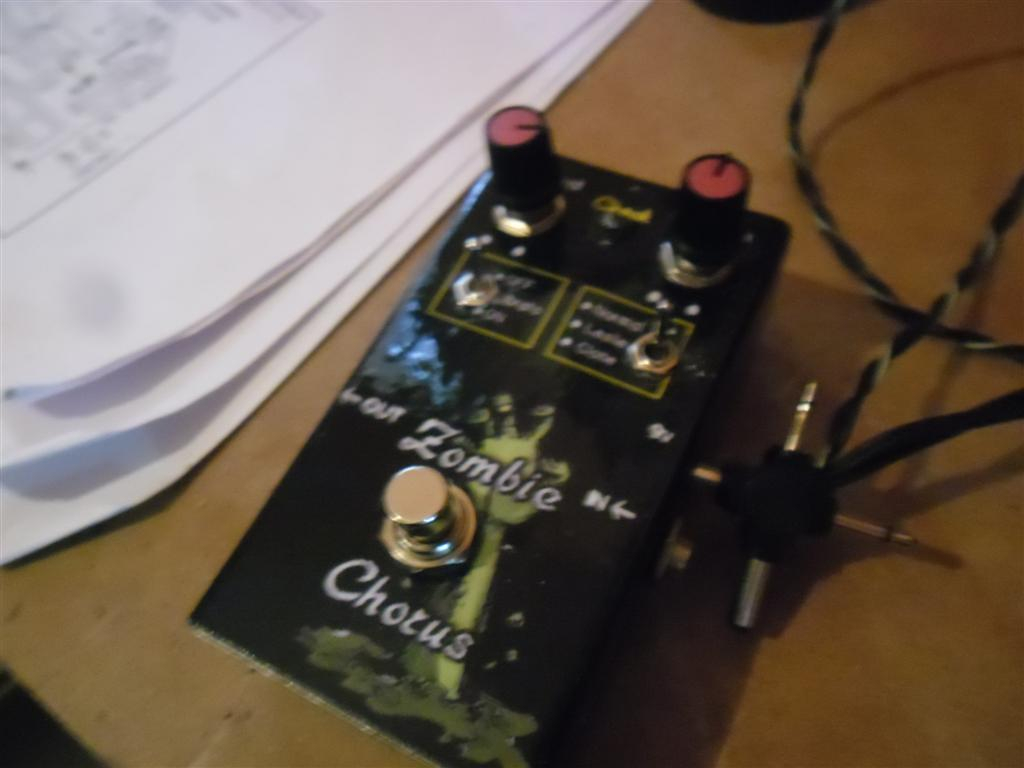

Hola, me hice este pedal pero con el circuito de pisotones, y la verdad que suena bastante bien, aca unas fotos del pedalin.



Y así quedo



Adjunto el diseño frontal por si lo quieren...
Archivos adjuntos ( para descargar)
Copia de Diseño pedal tamaño real.PNG
Diseño pedal listo tamaño real.png
Subir
GEORGE7196
#84 por GEORGE7196 el 24/07/2014
m4x1m1l14n0 escribió:
Hola, me hice este pedal pero con el circuito de pisotones, y la verdad que suena bastante bien, aca unas fotos del pedalin.


eyyyyyyy men esta de lujo...... pero aca en mi pais no consigo el MN3007 pero lo quiero hacer con 2 chorus mas que vi por ahi..... videito viejo... subete un videito

saludos desde colombia
Subir
