phakkito escribió:para cien voltios negativos puedes tener un uso... no solo en audio... es que enfocamos siempre en lo mismo... pero se pueden dar otros usos a un pentodo o triodo, etc...
un circuito discriminador de pulsos por ejemplo.. el fabricante se limita a darte un dato de funcionamiento.
¿Pero eso ya seria rollo tiristor triac, con una tension aplicada a la puerta hacemos que se cierre el circuito entre anodo y catodo para que pase la corriente?
Yo esto en las valvulas no lo he visto, y supongo que se hacia hace 60 años que no habia transistores de potencia, si que lo he visto mucho en los transistores, que al final todo es mas o menos lo mismo, si entiendes un transistor entiendes una valvula, un triodo es igual que un transistor donde la base es la reja, el anodo el colector y el emisor es el catodo, de hecho en el emisor se suma la corriente base colector si no recuerdo mal, igual que en catodo se junta la corriente anodo y reja.
Supongo que con las de potencia es mas complicado, por que tambien tenemos la G2 que su corriente creo que circula hasta anodo y no al catodo.
phakkito escribió:AHH coño, que va conectada al catodo por dentro, asi es que no la habia vistolas primeras si llevan g3. las otras no....
![:D :D](https://statics2.soniccdn.com/images/smilies/biggrin.gif)
en la EL34 lo lleva por fuera pero al final da igual, por que se conecta a masa o al catodo igualmente, podria llevarlo internamente, encontre hace un rato un sitio donde hablaban de la reja supresora y explicaba que venia a ser algo similar como en la 6n2p la pata 9, una especie de apantallado o algo asi para eliminar ruidos en la 6n2p y en la reja supresora de las el34 ponia algo de que los electrones chocaban con mucha fuerza contra el anodo y que perforaba la placa metalica chocando contra el cristal y noseque y que la valvula se acababa arruinando, en cambio con la reja supresora los electrones son reconducidos cuando salen del catodo al anodo y asi no chocan fuera de el.
Me he explicao fatal jaja.

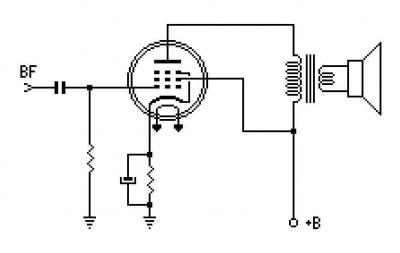

Edito que acabo de ver esto:
¿es normal g2 a una tension positiva superior a la de anodo?
