¡Fender twin+champion preamp sin ruido por 15€!

Arias Electronix
#349 por Arias Electronix el 27/07/2019

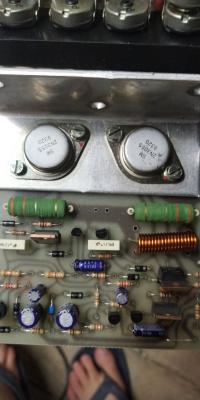

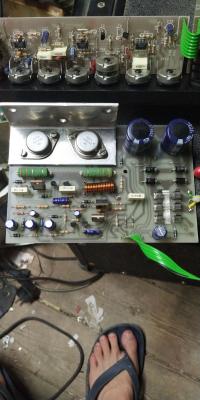

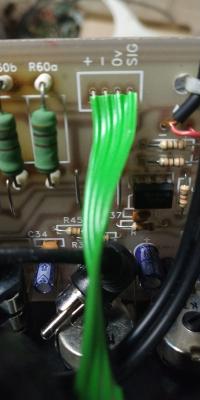

He desmontado un amplificador a transistores y me gustaria saber si podría poner a este previo la estapa de potencia, os adjunto fotos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
dazz
#350 por dazz el 28/07/2019
#349 Sin saber qué ampli es, difícil que nadie te pueda ayudar mucho supongo.

Si tiene loop de efectos, puedes seguir la conexión del return para saber dónde conectar la salida del previo, pero imagino que tendrás que atenuar la señal para no saturar la etapa, porque la amplitud de señal de la salida del previo será bastante bruta
Subir
Arias Electronix
#351 por Arias Electronix el 28/07/2019
Es un Torque 100tr o algo así, es que sino tengo un aparato de esos como el que hizo un vídeo Tony que smplifica a 100W
Subir
Arias Electronix
#352 por Arias Electronix el 28/07/2019
Además creo que el loop de efectos no le funciona
Subir
dazz
#353 por dazz el 28/07/2019
#351 El tema es que necesitarás, además de la etapa de potencia de ese ampli, su fuente de alimentación para darle chicha. No tengo ni idea de qué ampli es ni de si habrá esquemas disponibles.

Yo creo que será más fácil meterle una etapa de esas clase D con una fuente de 24V que salen por 5 o 6€ en ebay.

https://www.ebay.es/itm/1X-AC-85-265V-to-DC-24V-4A-6A-100W-Switching-Power-Supply-Board-Power-Suppl-E8O9/283471995462?hash=item42003f6246:g:WgsAAOSwsixczDPs
Subir
Arias Electronix
#354 por Arias Electronix el 28/07/2019
Pues si, cogeré una fuente de esas que amplificador que cogí va con 12-24v, gracias dazz
Subir
Arias Electronix
#355 por Arias Electronix el 28/07/2019

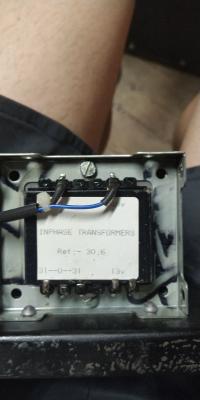

Este es el transformador de anpli viejo, se puede reutilizar para el previo?
Archivos adjuntos ( para descargar)
Subir
dazz
#356 por dazz el 29/07/2019
#355 Quizás el de 13V para los filamentos, no estoy seguro de si será demasiado voltaje, pero el otro secundario saca 31V / -31V y no te vale para un previo a válvulas. Está diseñado para un previo con operacionales como ese, que usan fuentes simétricas.
Subir
Arias Electronix
#357 por Arias Electronix el 13/10/2019
Hola, hice este previo hace mucho y ahora voy a ponerle la etapa a 6w. El fallo que tiene el mio es que el pote de agudos es como si no hiciese nada, lo puse lineal pero lo creo que sea el problema. Además si tengo la ganancia al máximo y subo los agudos al máximo, de emborrona el sonido, es el único fallo que tiene por lo demás bien. Que podría ser ? Un saludo.
Subir
dazz
#358 por dazz el 13/10/2019
#357 El tonestack del Fender funciona de tal manera que al bajar los tres potes al mínimo, no deberías tener nada de sonido. Hace eso el tuyo? y si bajas los de bajos y medios, y subes solo el de agudos, como suena?
Subir
Arias Electronix
#359 por Arias Electronix el 13/10/2019
#358 si bajo medios y graves no suena, independientemente de los agudos
Subir
dazz
#360 por dazz el 13/10/2019
#359 Pues el pote de agudos está fuera del circuito entonces. Mide la resistencia con el pote al máximo al mínimo y la mitad, por ejemplo
Subir
