¡JCM800 preamp sin ruido por 15€!

Kenworht
#2617 por Kenworht el 27/07/2019
Yo quiero otra.
Kenworth.
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
Kenworht
#2618 por Kenworht el 27/07/2019
Mañana miramos lo de la presencia en el esquema original. Es la llamada realimentacion negativa. O negative feedback.

Los potes de master suelen ser de 1 M A.

El pote para máster post inversor deve ser doble. Como es push pull, ha de atenuar la señal de los dos ánodos del inversor.
Igual uno doble de 500K sería suficiente.
Subir
Lespaulhc
#2619 por Lespaulhc el 27/07/2019
Ok una cosa editar el post para apuntaros y poneis las pcbs que quereis
Subir
Lespaulhc
#2620 por Lespaulhc el 27/07/2019
Voy a abrir un hilo nuevo tonygt tiene razon este hilo es de previo
Subir
Lespaulhc
Alejandro Bakich
#2622 por Alejandro Bakich el 28/07/2019
#2606 primer triodo es donde va el condensador 1uf? Gracias
Subir
Tonyguitar
#2623 por Tonyguitar el 28/07/2019
Alejandro Bakich escribió:
#2606 primer triodo es donde va el condensador 1uf? Gracias


no, ese es el segundo triodo, el primer triodo es donde entra el HI y el segundo triodo es donde entra el LO, es decir, la primera valvula del preamp la pata 2 seria la entrada del primer triodo y la pata 7 de esa misma valvula seria la entrada del segundo triodo, que es el que lleva el condensador de 1uf a masa que se activa con el swich en la pata 8 de esa misma valvula.


No quiero liarte, por eso tienes que pensar que las ecc83 y 12ax7 o 6n2p son dobles triodos como ya sabes, es como si fuesen dos valvulas dentro de una misma ampoya de vidrio, la pata 1,2,3 es un triodo y la pata 6,7,8 es otro triodo y las patas 4,5, 9 son la alimentacion de los filamentos heaters.



Lespaulhc escribió:
Voy a abrir un hilo nuevo tonygt tiene razon este hilo es de previo

Ya me tienes en el hilo dando guerra compañero :jajajaja:
sabes que me encantan tus hilos, eres un buen guerrillero de los triodos y los pentodos.
Subir
Alejandro Bakich
#2624 por Alejandro Bakich el 29/07/2019
#2623 muy biena info! Muchas gracias tony! Es que yo he montado el preamp sin saber casi nada, me funciona de lujo, pero comprender su funcionamiento es aun tan reconfortante como escuchar el sonido que produce! :temacerrado: :guitarrista:
Subir
jimijo
#2625 por jimijo el 02/08/2019
Hola a tod@s, antes de nada dar las gracias a TonyGT por este preamp tan maravilloso!!!
La cosa es que me he decidido a hacerlo pero no tengo mucha idea de electronica, se lo basico asi que antes de empezar iré viendo métodos y libros sobre el tema. A la vez quiero ir consiguiendo los materiales pero no se donde conseguirlos, alguien me puede decir alguna pagina para comprarlos online?

Saludos.
Subir
Tonyguitar
#2626 por Tonyguitar el 02/08/2019
Si, dsmcz es una, y los zócalos y los kit por ebay los compraba yo
Subir
jimijo
#2627 por jimijo el 02/08/2019
Gracias TonyGT
Subir
ELMENDALERENDA
#2628 por ELMENDALERENDA el 03/08/2019

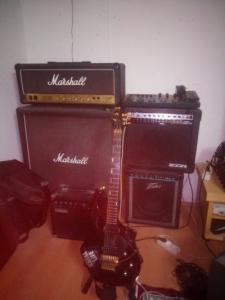

Cojonudo trabajo, asi podria haberme ahorrado las 200000 pesetas de la epoca, todavia lo conservo año 1982
Archivos adjuntos ( para descargar)
Subir
