Vaya, si tienes un taller de ebanista ya estoy ansioso por verlo terminado.
sobre el ruido de los transformadores no sé si te refieres a que hacen ruido ellos mismos porque vibran o si ese ruido se filtran a través del circuito y te sale por los altavoces una vez la amplificas.
algunos transformadores de lámparas halógenas blancos de estos me ha pasado que vibran y esa pequeña vibración hace ruido pero es un ruido que no afecta al sonido que sale por los altavoces únicamente lo que suena es el propio transformador a vibrar, yo en estos casos antes de atornillar los transformadores a la madera lo que hacía era que le colocaba un trozo de goma recortada justo debajo y eso me amortiguaba el ruido, eso lo hacía entre la madera y el transformador la metía antes de atornillarlo y a veces hacía un paquete con los dos transformadores y podía uno atornillar encima del otro con una goma en medio para amortiguar la vibración.
Sobre la resistencia de 100k, ¿la pusiste entre la patilla 1 del master y la patilla 3?
Hablo del que se filtra por el circuito, el ruido de la vibración no se se nota. Y respecto al mueble mi idea es hacerlo mas ancho, y seguramente con alguna rejilla o una parte de metacrilato para que se vean las válvulas encendidas
Y si la resistencia entre la para 1 y la 3
#737 haré lo de la chapa, con tierra te refieres a la masa no?
si cuando acercas los transformadores al circuito hace ruido si, en cambio si el acercar los transformadores al circuito no afecta pues habria que mirar otra cosa.
Los circuitos estos sobre todo cuando los haces saturar mucho, se convierten en cazadores de interferencias bestiales que transforman dicha energia en ruido,

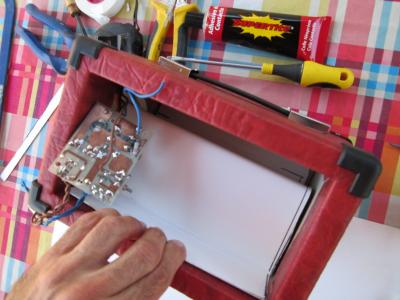

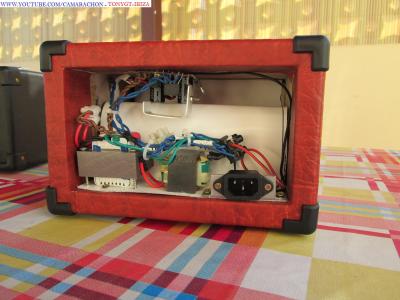

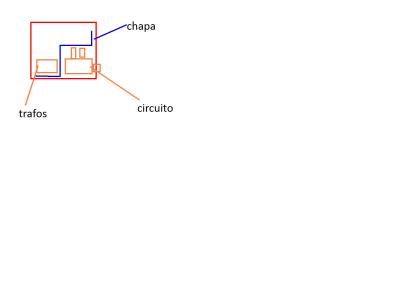

no se si se ve bien, pero es una chapa fina a la que le di la forma, lo doble dos veces tal y como ten pogo en la foto, mirate de ir a una carpinteria de aluminio de estos que montan el climalit y puertas de aluminio de pedir un trozo de chapa fina, la mas fina que encuentres, luego la conectas a tierra y listo.
Ya no lo hice demasiado bonito este pre por dentro por que estaba un poco harto, fue mucho curro el que me dio y bueno, la satisfacccion no me compenso por que si que suena que te cagas, pero es muy heavy y no es mi rollo precisamente.
Archivos adjuntos (
loguéate para descargar)
La lectura del voltaje te da 208V por que tomas la medida antes del rectificador, estas midiendo la alterna que te da el trafo, y es correcta. Si tomas la lectura el bornes del condensador negro te dará, como decia Tony, unos 300V.
El ruido puede ser del ruteado de la masa que hace esta placa base. Tony daba consejos para eliminarlo. Yo eliminé todos los ruidos montando las fuentes de tensión fuera de la placa.
Si, es cierto, no lo habia pensado, estara midiendo el AC a la salida del segundo trafo y tiene que medir por ejemplo ente el pisitivo y el negativo del primer condensador de 47uf, osea, a la salida rectificada de DC.
luego la medire bien pero no hay mas problemas asi que supongo que sera el voltaje correcto. Y respecto a la chapa mi padre es carpitero metalico y ebanista, de ahi que tenga un taller asi que le pedire una chapa y hare lo que has hecho tu. Y respectoal mueble he estado dibujando un boceto y creo que ya tego una idea.
Hombre, 208v en alterna al rectificarla se sube a 280vdc, midelo a ver y eso estaria bien, y lo de la chapa a tierra es mano de santo, todo el verano pasado lo pase haciendo previos por las tardes, hice unos pocos.
Me gustaria haceros una pregunta a los que habeis montado este previo, ¿habeis podido compararlo con el amplificador jcm800 original? yo tenia el 2203 y suena practicamente igual, si os fijais el interruptor ese de la mod del catodo del segundo triodo que añade mas gain, cuando lo activas con el gain a tope y en el canal HIGH, osea, todo saturando al maximo, el sonido se te va a un sonido mas rollo bogner, por un lado mola y por otro lado no, por que ya dejaria de ser el sonido autentico del jcm800, pero ese interruptor tiene una cosa que me encanta, y es que cuando tu lo tienes activado y le pones el gain a la mitad, suena exactamente igual que un jcm800 con un booster enchufado, eso es una ventaja, pues es como tener un jcm800 con un booster incorporado.
Tambien he estado investigando el sonido de la distorsion del jcm800 con respecto a otras distorsiones y he visto que a pesar de lo simple que es la distorsion gusta tanto por que es un tono de saturacion que tiene muy buenos armonicos y agudos y mucho cuerpo a la misma vez, esto debio ser algo que marshall hizo de pura casualidad, todo esto ademas sin llegar a sonar a distorsion guarra, es un equilibrio muy perfecto, ¿que os parece mi opinion? me gustaria leer la vuestra.
