¡JCM800 preamp sin ruido por 15€!

Bob
#865 por Bob el 08/07/2018
Tienen una pinta cojonuda.

A qué te refieres con híbridos?
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
Tonyguitar
#866 por Tonyguitar el 08/07/2018
pues que yo tengo un amplificador pequeño y lo voy a destripar y vaciarlo, voy a dejar solo el altavoz, voy a meter una etapa de potencia y el previo jcm800, a ver lo que sale, eso con este que te digo y, con el otro previo voy a hacer un mueble desce cero con un altavoz fender de 6.5" que le he comprado a un forero por 15€, este proyecto se me va de presupuesto, pues entre el altavoz y los materiales ya tengo ahi 25€, eso es mucho para un jcm800 :jajajaja:
Subir
1
Tonyguitar
#867 por Tonyguitar el 08/07/2018
hibrido es 50% transistores y 50'% valvulas, la etapa de transistores por supuesto jeje, nunca me complico la vida con las etapas de potencia por que a mi oido es el previo el que te da el sonido y la etapa no aporta mucha cosa, solamente lo que haces es amplificar lo que sale del preamp.
Subir
1
Bob
#868 por Bob el 08/07/2018
Descartas hacer una etapa de potencia a válvulas?
Subir
Tonyguitar
#869 por Tonyguitar el 08/07/2018
Bob escribió:
Descartas hacer una etapa de potencia a válvulas?
siempre he pasado de ese tema por eso, por que es laborioso, costoso y luego no me llama la atencion, es eso que te digo, por que yo pienso que el sonido lo da el previo y el caracter y el tono, las etapas lo que hacen es ampificar, ya he hecho varios expermientos y he visto que lo de la etapa no me llama, yo tengo un ampli de valvulas y es el previo el que da el sonido caracteristico del amp.
Subir
1
Quino
#870 por Quino el 09/07/2018
Ey Tony, ¿Dónde puedo pillar las dos 6n2p? Un sitio que sea fiable y al ser posible rápido (me puede el GAS :guitarrista: )
Subir
Lespaulhc
#871 por Lespaulhc el 09/07/2018
Tony currate etapa a valvula y me lo cuentas
Subir
Bob
#872 por Bob el 09/07/2018

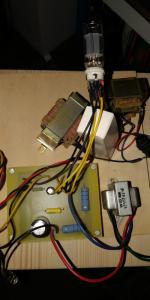

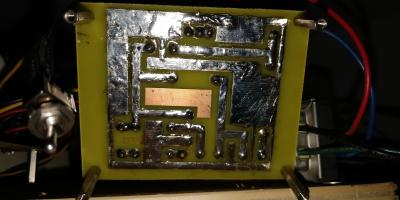

Yo tengo esta que me hice en su día para el jcm800.

Lleva una el95.

No sé por qué no da mucho volumen pero con la calidad de sonido estoy encantado.

La hice hace 12 años o así.
Lo que sí que recuerdo que fue caro fue el transformador ese que sale en la foto.
Ahora es un regalo 14€.

http://www.google.es/url?q=https://www.amplifiedparts.com/products/transformer-fender-replacement-output-3-12-w-8-ohm&sa=U&ved=0ahUKEwjg4f7rzZLcAhUH2qQKHVSCBBsQFggLMAA&usg=AOvVaw2ukd06IIBq6J412XRK8zos
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#873 por Tonyguitar el 09/07/2018
Parece facil bob, habra q investigar, he hecho muchos montajes de valvulas de previo, pero de potencia nunca hice nada.
Subir
Tonyguitar
#874 por Tonyguitar el 09/07/2018
Bob, pasame el layout si lo encuentras, ese trafo es de salida. ¿Y que trafo usaste para la alimentacion?


Bob un consejo, cuando hagas una placa con válvulas presenta el zócalo Noval para la válvula en la placa y marcas con un rotulador la posición donde coincide haces un agujero con una broca correspondiente a los pines del zócalo de la válvula y en potras los zócalos dentro de la placa base, y ahora te digo que el primer JCM800 que hice lo hice así y fue un verdadero coñazo, es cierto que los pines no coinciden exactamente en este pre, pero yo lo presento lo taladro y luego todos los pines llevando el dobladillo de cobre lo más cerca posible de la pista de cobre correspondiente a la pata de la válvula
Subir
Bob
#875 por Bob el 09/07/2018
Gracias por los consejos

Los pondré en práctica seguro

Alimento la válvula con este
Subir
Bob
#876 por Bob el 09/07/2018

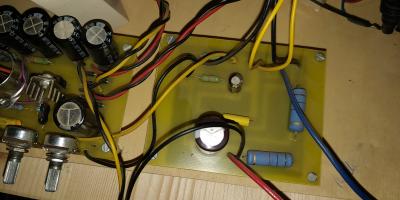

Y veo esto también
Archivos adjuntos ( para descargar)
2018-07-09 23.07.56.jpg
Subir
