Mesa Boogie a valvulas DIY clon preamp sin ruido por 22€

Tonyguitar
#301 por Tonyguitar el 20/10/2019
la entrada de alimentacion ira al puente de diodos, luego pasara por el puente rectificador, de ahi se ira a los condensadores electroliticos, filtros paso bajo y de ahi ya supongo que te vas as la otra placa, igual que hicimos con el jcm800.
Subir
OFERTAS Ver todas
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
Alejandro Bakich
#302 por Alejandro Bakich el 20/10/2019

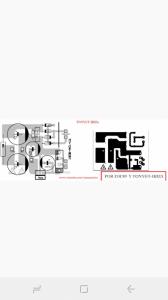

#301 claro en la placa de alimentacion entra por los diodos, despues y despues pasa por los dos condensadores de 450v 474f... pero de ahi hacia la placa, un cable negativo y otro positivo de alta tension ¿los llevo al condensador 22uf? Muchas gracias
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#303 por Alejandro Bakich el 20/10/2019
#302 o el positivo de alto voltaje entra en el pin 6 de la valvula donde marca en un cuadro "+320v" ?
Muchas gracias
Subir
Tonyguitar
#304 por Tonyguitar el 20/10/2019
Joder, se me pasó responder, en el positivo del condensador ya, te lo dice que se conecta, ahí y el negativo a, masa.
Subir
Alejandro Bakich
#305 por Alejandro Bakich el 20/10/2019
#304 ah..entonces el positivo lo pongo debajo del condensador que esta cercano al pote de gain? Porque esa pista pasa por el pin 1 y 6 de la valvula, y en el pin 6 tiene un recuadro que indica "320v"...
Muchas gracias
Subir
Tonyguitar
#306 por Tonyguitar el 20/10/2019
Mira el schematic y compara lo con la pcb, eso te ayuda a guiarte mucho. Yo es, que estoy con el móvil y no lo puedo ver
Subir
Alejandro Bakich
#307 por Alejandro Bakich el 21/10/2019
#306 no hay drama tony, despues otro dia me decis! Yobno lo veo en rl schrmatic y layout, veo las placas separadas, la de la fuente y la del preamp! No hay drama, otro dia te consulto!
Muchas gracias!
Subir
Tonyguitar
#308 por Tonyguitar el 21/10/2019

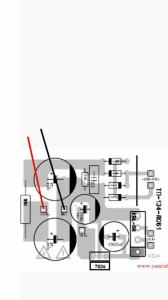

esto te decia tio,
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#309 por Alejandro Bakich el 21/10/2019
#308 gracias amigo tony por responder! Ah...claro, mi duda es ( aunque es casi obvia la respuesta jaja), donde entran en la pcb del preamp esos cables...¿ donde dice "+320 v" pegado al lado del pin 6 de la ultima valvula el positivo. Y donde dice "gnd" el negativo?
Muchas gracias tony!!!
Subir
Tonyguitar
#310 por Tonyguitar el 21/10/2019
gnd es el negativo si, este montaje el negativo y masa es lo mismo, y el otro es el positivo.
Subir
Alejandro Bakich
#311 por Alejandro Bakich el 21/10/2019
#310 claro, te consultaba porque me habia parecido raro que el positivo entrara directamente al pin 6 de la valvula, aunque de ahi se comunique con los condensadores electroliticos!
Subir
Tonyguitar
#312 por Tonyguitar el 22/10/2019
el positivo entra directamente en una de las valvulas seguramente por que sera la tercera valvula, esta esta en configuracion de seguidor de catodo creo y no lleva resistencia de carga en el anodo que es la pata 6, lo normal es que la pata 1 y la pata 6 de las valvulas se conecte al positivo a traves de una resistnecia de carga o si es seguidor de catodo sin resistnecia de carga, y masa de negativo vaya conectado al catodo, pata 3 y pata 8 de las valvulas del previo y entre medias haya una resistencia de 1k o 10k etc entre medias, esta es la de polarizacion.
