Problemas Gain Ruby Amp

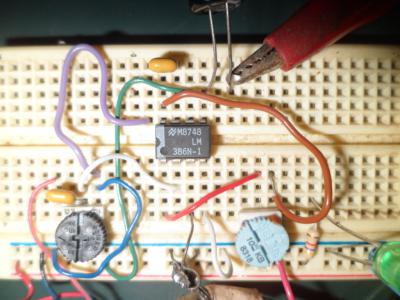

Parece que no subió la foto. otro intento..

Bueno lo primero pedir disculpas por no haberte contestado, he estado un poco liado. Te cuento lo que me ha ocurrido.

Después de ver tu vídeo y ver que efectivamente si que cambia el sonido, me puse ha hacer el smokey amp pues era mas fácil de montarlo y dejaría el ruby como limpio que también suena bastante bien. Con el smokey amp no he tenido ningún problema todo funcionando a la primera, mi sorpresa ha sido cuando estaba montando el ruby me ha dado por hacer un puente entre la pata 1 y 8 (la que produce el overdrive) y ha funcionado. Es muy extraño porque no le hecho nada pero ahora funciona sin problemas.

Bueno y eso es todo, te agradezco mucho que me hayas ayudado.

Fué un placer ayudar. Con lo del puente entre los pines 1 y 8 me has dado nueva información, gracias.
Por cierto, hace años, cuando yo armaba circuitos de una conocida revista de electrónica ( no quiero mencionarla públicamente ), tenían muchos circuitos con errores. Tanto, que aparecía al menos uno en casi todos los números. Deduje que eran intencionales para forzar a la gente a buscar la información con ellos y comprar sus kits exclusivos. Así que yo me daba a la tarea de cazar estos errores por diversion. Se que no es fácil de creer, pero creanme que así era ( todavía tengo algunos números de esa revista).
Yo ya me estoy pensando hacer algo parecido al caliber 22 je,je.. Suerte amigo y que lo disfrutes.

Hola, si comentas que haciendo un puente entre la pata 1 y 8 funciona, el problema lo tienes en el pote o resistencia del Gain, imagino que al puentear el pote, siempre tendrás la distor tope, haa verificado que haya continuidad entre las patas 1 y 8, en resistencia y poniendo el pote al minimo tendrias que ver como mínimo la resistencia

Tienes razón amigo Warjazzman.

Después de hacer el puente puse de nuevo el potenciometro (lo había quitado) y me funciona, imagina que seria alguna mala soldadura.

Je,je.. Pues es casi seguro que era soldadura.

Hola consulta. Tengo un marshall lead12, tenia el potenciómetro del gain malo un B22k lo cambie por un B20k y funciona pero el gain en el nivel 8 recién se aprecia el crunch. Cambie potenciómetro B50k y pasa lo mismo. Que puede ser?
Puede ser mala soldadura?

Creo que es por el tipo de potenciómetro, puede que tengas un potenciómetro logarítmico y que necesites un lineal o un anti log. "Puede!!!" no conozco el esquema de este ampli.
Aquí puedes ver las curvas características de los potes https://www.kitelectronica.com/2016/02/tutorial-potenciometro.html
