Vamos hacer un ampli de valvulas guitarra sin saber electronica y barato

#96

Esta muy bien, me gusta 👍

Luego como se desarma totalmente resultara más fácil de perforar,,,

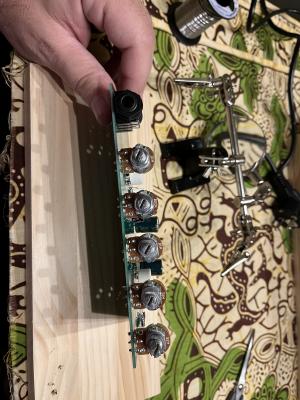

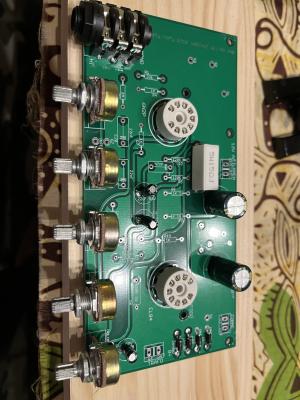

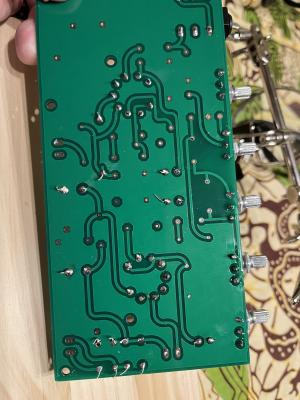

Pues ahí vamos…

que vien va quedando eso colega!!

Pues ya lo he conseguido encender y hacer sonar…

El vídeo es una castaña, y la mesa un desastre…

El problema que veo, es que el interruptor que le he puesto, se queda todo el rato encendido, cuando el ampli está apagado el piloto está encendido del interruptor de queda encendido. Lo habré cableado mal, le he tirado los dos hilos del trafo 1 al interruptor a las dos patillas de arriba, y dos hilos desde el interruptor al conector de alimentación. Ahí debe estar el fallo…

Quiero dar las gracias a Tony, por la ayuda prestada por WhatsApp, ya solamente que te molestes en contestar a mis dudas de ignorante electrónico es para estar dándote las gracias hasta final de año mínimo…😅

Ahora viene el capítulo del chasis, al que le sigo dando vueltas, y después de ese, el del mueble para el cabezal…

Buenas tardes.

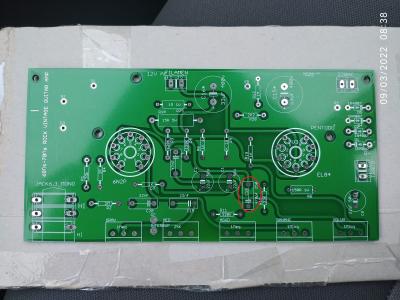

Marcelo. Veo el vídeo y creo ver que el condensador que pongo señalado con circulo rojo en la foto (C 3), lo has puesto de 22 nf. Como los C 19 y C 20.

Y creo que una foto que me mandó Tony, venía corregido el 47 nf que pone en placa por un 22 nf.

¿Es así?

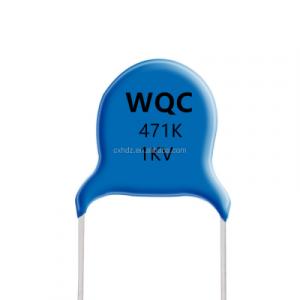

Y veo que el condensador C18 de 470 pf 250 V que Tony lo pone como el de la foto adjunta. El tuyo es de otra forma.

Pregunta. ¿Hay componentes que aun siendo de aspecto muy distinto, son de las mismas características?

#101 Si, es de 22. Hablé con Tony y me dijo que era ese, de hecho en el kit venían 3 de 22.

#102 Es del mismo valor al Que monta Tony en el video, lo único que debe ser de otro fabricante o algo, pero es el mismo.

#100 que maquina!!!!
----
los componentes pueden variar, pero lo importante es que en ciertas posiciones soporten altos voltajes, si cuando esteis montando los amplis teneis alguna duda me enviais un wasap y os ayudo en lo que pueda, por eso no os preocupeis, el montaje es muy sencillo y funciona bastante bien, lo del 47nf se cambio por un 22nf para frenar un poco los graves que entraban en el pentodo, a mi me gusta mas asi y a la mayoria tambien.
Tambien se pueden añadir algunas modificaciones, es un amplificador abierto a experimentar!! a ver si me pongo y os digo algunos truquillos cuando tenga tiempo, tambien, el compañero Litle00 hizo algunas modificaciones muy interesantes como la de subir de valor la resistencia de entrada de G1 del pentodo.

#103 los de 22nf y el de 470pf estan en zonas donde hay tensiones altas, por eso se deben poner condensadores de tensiones altas.


--------------

Marcelo escribió:

Quiero dar las gracias a Tony, por la ayuda prestada por WhatsApp, ya solamente que te molestes en contestar a mis dudas de ignorante electrónico es para estar dándote las gracias hasta final de año mínimo…

Verdaderamente no me has molestado nada, todo lo has hecho tu solo, deberias estar muy orgulloso de lo que has hecho, pues no te he ayudado nada, me hiciste solo un par de preguntas que practicamente no tenian nada que ver con el circuito como el interruptor vasculante de neon, como digo, todo el trabajo lo has hecho tu, y si nunca habias hecho algo similar, la verdad que le has cogido el rollo muy deprisa, se nota que tienes buena cabeza para estas cosas.

Chasis en camino…

Finalmente he encontrado una carpintería de aluminio, le he llevado la placa montada, para que le sirva de guía, y el boceto con las medidas de lo que quiero, y el miércoles lo tengo.

25€, me sale mejor que pedirlo hecho.

Después vendrá el mueble…

Una pregunta… el tolex sabéis si se puede comprar en cualquier tienda de tela, o es demasiado específico como para encontrarlo fácil?

Tiendas especificas.
Claro que siempre habrá Sky de cualquier color y textura.

#107 me vale el scai, escay, o sky o como demonios se escriba…😅
