Amp a 18w 6n2p 6p14p

Lespaulhc
#25 por Lespaulhc el 14/10/2018
Os explico un poco como va este amp
Lleva dos alogenos a 230 12v...con un lm338k y su circuito (incluido pcb) se regula a 6.3v para los filamentos de las 4 válvulas.la entrada se coje del 12vac del alogeno.
El puente diodos es un kbu1010(10amp)
Cada zona del filtrado lleva una tension +A +B +C +D
El +A es la unica que se cablea al tap central del trafo salida que tiene que ser 220-127-0v...
El secundario es 8 ohmnios y al cono.y uno de sus lados se puentea a gnd de la pcb.la zona de gnd de el filtrado y del lm338 no estan unidas a masa pero hice dos pad y si se puentean ya estan unidad(con esto se une potencia y filamentos)(si debiera hacerse)los pines 4 de válvulas es gnd y el pin 5 ositivo de los 6.3v.De ahi también puse la opcion de 4 leds azules para iluminar las válvulas.con resistencias 2k7 a cada led.Necesitamos unos 800ma el pentodo y el triodo 300ma...asi que el consumo sera 2.6 amperios.El alogeno es 4 amperios asi que vamos bien.
Tb hice el switch del overdrive con diodos 1n4148.Decir que este circuito ya lo escuche y es muy cañero este ampli tiene un rollo guapo pero no dare mas pistas el que quiera o se espera a que lo monte para oirlo o se lo curra jejeje.Bueno y no se me ocurre nada mas si me dejo algo ya lo escribo.
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
nastorrent
#26 por nastorrent el 18/10/2018
Hola Lespaulhc
Como va el bicho? :guitarrista:

Deseando recibir las pcb del de 5w para montarlas y ya me pica la curiosidad este :descargando:

Salu2
Subir
Lespaulhc
#27 por Lespaulhc el 18/10/2018
Hola hasta que no me lleguen las pcbs nada.estoy pintando el chasis del 5w.y forrando la pantalla 1*12"
Subir
Lespaulhc
#28 por Lespaulhc el 03/11/2018

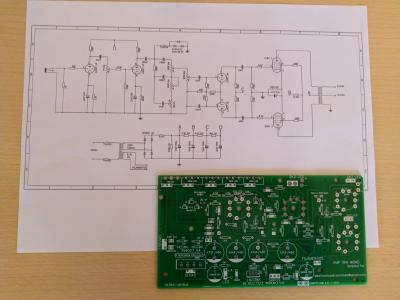

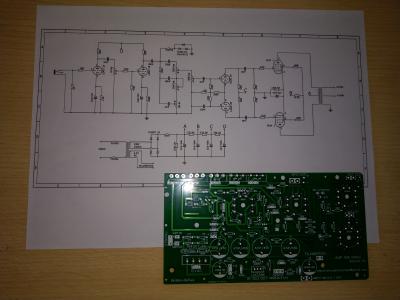

Hola ya me acaban de llegar las pcbs
Os dejo una imagen y esquema.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#29 por Tonyguitar el 03/11/2018
que bueno el esquema tio, parece muy facil, ¿no tienes este esquema en version jpg o pdf para verlo mejor en vez de una fotografia de lejos? ¿estan todos los componentes bien calculados en ese esquema, lo hiciste tu?
me gustaria estudiar mas a fondo ese esquema para pillarte alguna placa y hacerme uno, para trafo de 220v a 220v tengo muchos y para 220v a 6v lo mismo, utilizaria en mi caso dos trafos.
gracias tio.
Subir
Lespaulhc
#30 por Lespaulhc el 03/11/2018
Descargate Tony la imagen al teléfono y la podras ampliar e imprimir
Subir
Lespaulhc
#31 por Lespaulhc el 03/11/2018
Aparte espera que lo monte yo no vaya a ser que no funcione.
Subir
Tonyguitar
#32 por Tonyguitar el 03/11/2018
¿quien ha hecho los calculos de las resistencias para la tension de 220v tu?
Subir
Lespaulhc
#33 por Lespaulhc el 03/11/2018
No los copie del esquema pero los revise
Subir
Tonyguitar
#34 por Tonyguitar el 03/11/2018
Vale, es que por ejemplo la resistencia de anodo de la el84 segun el voltaje habra que calcularla, en ese circuito en el secundario y despuesde rectificar hay seguro algo mas de 300v, y por otro lado imagino que esta la tension negativa de reja que ajusta el bias, tu de eso controlas bastante, por eso te pregunto.
Subir
Lespaulhc
#35 por Lespaulhc el 04/11/2018
El circuito esta perfecto todas las resistencias de 1/2 w y excepto las que marca el esquema de 1 w 2w etc
Subir
Lespaulhc
#36 por Lespaulhc el 17/11/2018
Un problema el lm338 se rompe al poner las válvulas...
Lo regulo a 6'3v para filamentos y sin las válvulas se encienden los leds del zócalo válvulas 4)al poner las válvulas a alimentar el transistor muere 338k) es devido a que los filamentos no tienen polaridad..habra que buscar soluciones con un mosfet .,..
