Amp a 18w 6n2p 6p14p

Lespaulhc
#37 por Lespaulhc el 17/11/2018

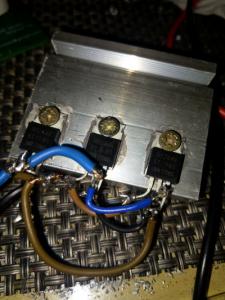

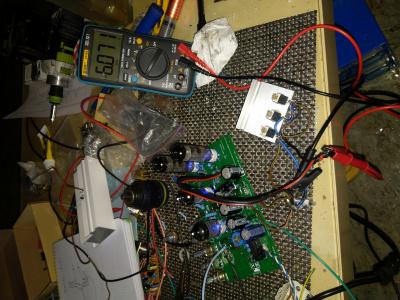

Bueno tras el problema hice otra prueba con MOSFET puse tres irfz44n (paralelo) y ya funciona...les puse disipador calor muy pequeño lo suyo es poner un cooler
Pero funcionan los filamentos y leds 4azules y uno rojo...
Y un pot de 20k.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#38 por Lespaulhc el 17/11/2018

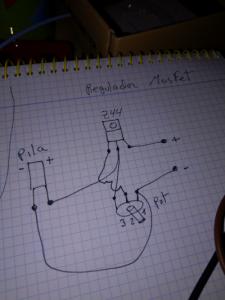

El circuito MOSFET el +- de la derecha es la salida a filamentos....y la pila es los 12v del trafo...ese tramo esta en la pcb.al igual que la salida.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#39 por Tonyguitar el 17/11/2018
Yo creo que el lm338 no soporta el consu de los filamentos, si alimentas a 6v y metes 3 valvulas con filamentos en paralelo se te dispara el consumo de intensidad de cortiente y se te frien,
Yo con el previo mesa booguie tuve muchos problemas con los 7812.
Subir
Tonyguitar
#40 por Tonyguitar el 17/11/2018
Incluso un 7806 con un buen disipador igual tambien lo fries.
Subir
Lespaulhc
#41 por Lespaulhc el 17/11/2018

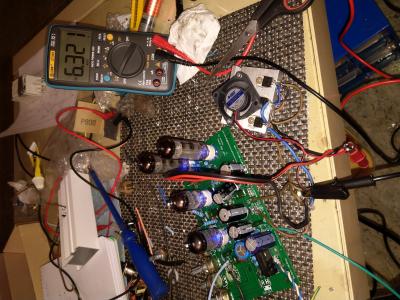

Asi ya esta mejor con cooler al voltaje de filamentos osea alimentado a 6,3v
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#42 por Tonyguitar el 17/11/2018
¿pusiste 3 reguladores de tensioni en paralelo?
Subir
toni diaz
#43 por toni diaz el 17/11/2018
Sabéis que existen los reguladores en formato TO-3 que aguantan 5 amperios?
Subir
1
Tonyguitar
#44 por Tonyguitar el 17/11/2018
yo con el mesa booguie tuve que poner 2 piezas del 7812 en paralelo por que se me calentaban un monton y se me venian abajo, al ponerlos dos en paralelo la corriente que circulaba por cada uno se repartia entre ambos y asi fue como consegui que me aguantara el consumo de los filamentos de 3 lamparas.
toni diaz escribió:
Sabéis que existen los reguladores en formato TO-3 que aguantan 5 amperios?

¿son mucho mas caros que los otros verdad, como 3 o 4euros o asi cada uno?
Subir
toni diaz
#45 por toni diaz el 17/11/2018
Ah pues no lo sé tengo uno nada más y desde el pleistoceno
Subir
1
Lespaulhc
#46 por Lespaulhc el 18/11/2018
Tengo um gripazo de mil demonios dejo el tema unos dias.
Subir
Tonyguitar
#47 por Tonyguitar el 18/11/2018
Que te mejores amigo.
Subir
1
toni diaz
#48 por toni diaz el 18/11/2018
A ponerse bueno compi
Subir
2
