Amp a 18w 6n2p 6p14p

Tonyguitar
#13 por Tonyguitar el 13/10/2018
¿Sacan señal de audio del primer catodo y la mandan a la salida de la placa del segunfo triodo para meter esa señal por la inversora?
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
Lespaulhc
#14 por Lespaulhc el 13/10/2018
Ni idea yo de este tema de diodos es nuevo para mi por eso quiero ver como funciona y se oye y que distorsión genera.
Subir
acamm
#15 por acamm el 13/10/2018
#13 El sentido es al revés, cuando Vpote+Vfdiodo>Vk1 el diodo entra en conducción (un diodo para cada semiciclo). Esto eleva la tensión en el cátodo de V1 recortando de esta forma la señal y consiguiendo distorsión de la señal, a costa de algo de ganancia. Lo había visto antes pero no lo he probado nunca, parece interesante y sencillo.
Subir
toni diaz
#16 por toni diaz el 13/10/2018
#13 no al revés, con la salida del segundo triodo realimentas por el cátodo del primer triodo (overdrive)
Subir
toni diaz
#17 por toni diaz el 13/10/2018
Jeje nos hemos cruzado
Subir
Lespaulhc
#18 por Lespaulhc el 13/10/2018
Lo que si tengo dudas amigos es la etapa si las válvulas tienen que ser matcheadas.Si alguien me asesora esque a doble etapa solo monte uno pero era stereo hifi.
Subir
toni diaz
#19 por toni diaz el 13/10/2018
Claro, siempre emparejadas cuando es una etapa push pull y más este circuito que es de bias fijo
Subir
nastorrent
#20 por nastorrent el 13/10/2018
toni diaz escribió:
Claro, siempre emparejadas cuando es una etapa push pull y más este circuito que es de bias fijo

Si no quieres gastar mucho, ese circuito creo que debe ser fácil de hacer bias por separado a cada válvula. Además eso ayudaría a usar un transformador de salida que no sea de salida, bastaría con uno de "potencia" sobredimensionado y con "center tap" en primario. Es más, debería bastar con sobredimensionar menos que en single ended. Toroidales mejor aún, pues padecen menos de saturación de núcleo.
Para el bias por separado, basta con un buen multímetro, mejor true RMS o analógico pero no imprescindible.
Subir
Lespaulhc
#21 por Lespaulhc el 14/10/2018

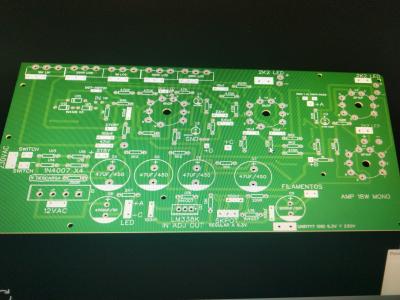

Ya estoy haciendo el diseño de la pcb jejeje
Subir
Lespaulhc
#22 por Lespaulhc el 14/10/2018
Aqui el gerber de easyeda
Archivos adjuntos ( para descargar)
1539550170952_Gerber_AMP 18W TUBE_20181014223341.zip
Subir
Lespaulhc
#23 por Lespaulhc el 14/10/2018
Mejor este
Archivos adjuntos ( para descargar)
Gerber_AMP 18W TUBE_20181014223341.zip
Subir
Lespaulhc
#24 por Lespaulhc el 14/10/2018
He visto válvulas matcheadas tiradas de precio en ebay
Con unos 20 euros teneis las 4 y la pcb yo he comprado 5
A 40 euros..Me sobran 3 seguro los 3 primeros que me envien privado se las reservo.Animaros que llega el mal tiempo y hay que soldar a saco.
