Avería Randall transistores

#83 Pues si,está claro que el devanado toca carcasa o algo y deriba a tierra por el chasis.Lo mismo puedes desarmarlo un poco y echar un ojo.
No tengo claro si es peligroso usar el ampli con el trafo sin tierra,aislado del chasis,o no pasa nada,a ver qué dicen los que saben más.
Está claro que lo suyo sería cambiarlo,no se si será facil de encontrar.
Vaya currazo que te estás dando,te mereces arreglarlo!!

#85 Pues si, me da que no va ser fácil encontrar el trafo, si para un interruptor ya había algo de dificultad…
La verdad que es un curro pero gracias a vuestras aportaciones se hace mas ameno, y se aprende una barbaridad, no sabéis cuanto os lo agradezco.
Usarlo con el trafo aislado tampoco creo que sea muy bueno, prefiero intentar dejarlo bien, mañana miraré a ver si se puede desarmar de alguna forma pero me da que lo tendré que cambiar, sabéis donde y que valores he de buscar para comprar el trafo?

#86
Depende de cuanta potencia sea el ampli.
En el trafo pone de cuantos vatios es?

Con uno de 230/24v 4A te debería llegar sin problema para un ampli de 80/100w.

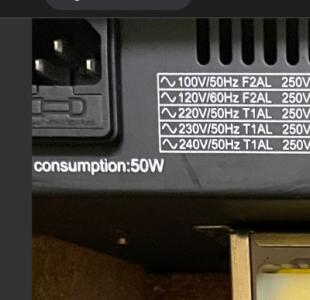

Vale el consumo son 50w,asi que con uno de 230/24v 2A lo tienes.

Yo creo que éste valdría:
https://fadisel.com/es/cebek-outlet/2105-tefe-22.html

#89
Ese es de 48v 2A o 24v-0-24v 1A por secundario, habria que cambiar la rectificación.

Tendria que ser de este tipo

https://www.ariston.es/producto/10042-rohs-trafo-saber-24v-2a-43441.aspx

O irse a un toroidal.

#90 A ver que estoy un poco confuso, en el primario estamos de acuerdo que ha de entrar los 220v, la entrada del primario son dos bornes donde va conectado el azul que es el centro y el marrón que lleva la corriente, ok. A la salida del secundario es lo que me confunde.. hay 3 bornes que salen, el de en medio debe ser neutro y los dos extremos dan la corriente, que han de sacar 12v por cada borne que daría un total de 24v o 24 por cada borne que seria un total de 48v? Recuerdo que la medición del multimetro en los cables del secundario daba 24v entre cada uno de los dos cables y el del medio (bueno, lo media del conector que va a la placa, el terminal del medio junto con cada terminal de los lados daba 24v) También, curioso dato, que cuando media tension entre el chasis y el borne de tierra de la toma daba 48v…. Entonces que he de buscar en las especificaciones del secundario 12-0-12 o 24-0-24 ?

#91

Nic76 escribió:

Recuerdo que la medición del multimetro en los cables del secundario daba 24v entre cada uno de los dos cables y el del medio (bueno, lo media del conector que va a la placa, el terminal del medio junto con cada terminal de los lados daba 24v)

Siendo así, el que te ha puesto davk te vale.

#92 ok, por mi comprensión, el que indicabas tu seria valido si los valores del multimetro me hubieran indicado 12v en cada terminal junto con el de en medio?

No entiendo absolutamente nada pero me está encantando el hilo.

#93
Ese sería si solo tienes 2 cables en el secundario y la medida que te da es 24v,que es lo que yo había interpretado cuando mediste el secundario😅

#95 ah! Ok, ayer envíe mail tanto a Ariston como a Fadisel, los distribuidores que indicasteis tu y Davk a ver si me indican que trafo tienen compatible, a ver si lunes contestan y compro el trafo… de todas maneras no se como se ha podido derivar el trafo del ampli..
