¡JCM800 preamp sin ruido por 15€!

Fernan escribió:

#2186

Toni-GT perdona se me ha ido la olla comn lo de filamentos AC...... eso es indiferente
estoy seguro con lo del divisor de tensión está mal calculado con 1K las dos

y no va así, no viene el circuito en nigún lado de este kit y las pistas de PCB algunas estan tapadas para que no sea fácil la copia, te estoy dibujando el divisor

Venden un aparato tipo transformador creo se llama MAX y quita todos los ruidos eso si vale 75 euros.

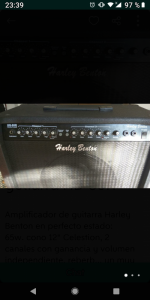

En wallapo tienes lo que quieras classic 50 mira por ejemplo por 50 pavos un celestion y la caja lo desguazas .

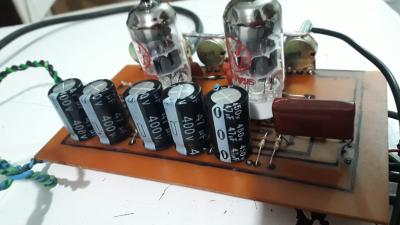

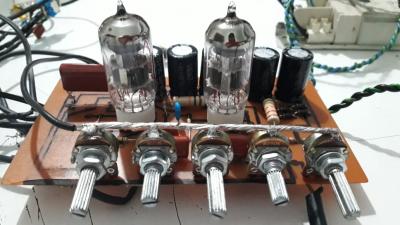

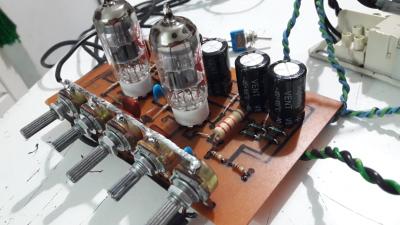

Bueno aca van unas fotos, la estañada hace de cuenta quevls hizo frankestein jaja gaste dos rollos para todo el circuito, pero ys voyva mejorar, capaz que con ácido pegue mejor y no precise tanto estaño! Con el mueble me la voy a jugar, le voyva hacer honor a lo bien que suena!!!

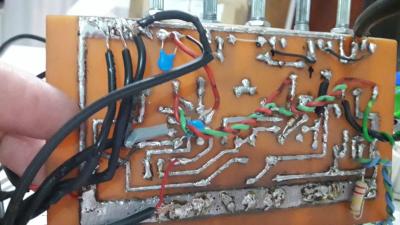

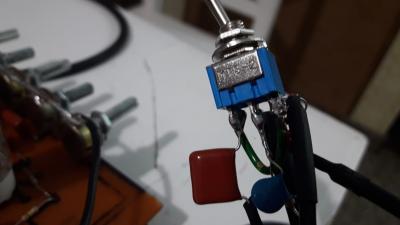

Otras de frankestein jeje 🙈

#2189 jaja noo, se lo de sentido comun nomas, pero poco de amplis! Lo que pasa es que lo estaba probando con unos zapatos de trabajo con suela de goma gruesa antideslizante, y cuando tocaba el Jack de la guitarra el silbido disminuía poco, asi que pense en que había en la casa que fuera a lo más prundo de la tierra, 🌏 jaja a los caños de gas no me anime, asi que opte por los de 💧 agua y santo remedio, adios hum. Igual voy a hacer una toma de tierra, aunque sea a un enchufe. Y voy a preparar un hierro, de cobre en lo posible y le voy a soldar un cable largo y en el otro extremo una pinza para ponerla en el jack del cable cuando vamos a tocar a algun lugar y tener descarga a tierra portátil jaja
Asi que un miliamperimetro? Actua de fusible también o es para medición solamente?

#2193 el transformsdor no se manda a hacer por pedido con los voltajes que necesitas?yo no tengo idea de este paso todavia, estaría bueno un cabezal de potencia de unos25w aprox para combinarlo con este preamp y con el fender!😃

#2199
Muy buena idea Lespaulhc

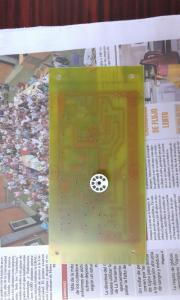

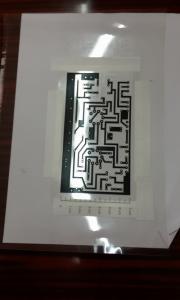

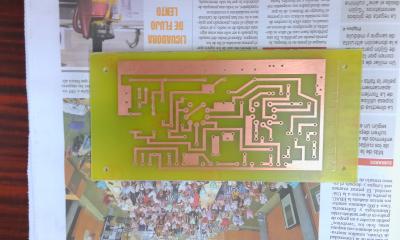

Ya tengo preparada la PCB.
Os pongo unas foticas.

Yo lo que haria en esa pcb todas las zonas blancas las recubriria de toma tierra osea gnd ya veras como se van todos los ruidos antes del acido co rotulador lo mas que puedas.

Ah otras no vi la foto ya esta atacadaa jajaja

Esos montajes estañado están de lujo.


Sobre las resistencias de 1k a masa sólo puedo decir que a mi me han ido genial, me quitan el ruido relacionado con esto.
