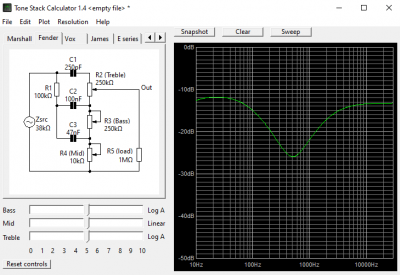

La figura de la izquierda es un topnestack de un ampli Fender, tal y como viene cuando abres el programilla ese fantástico que me has pasado.

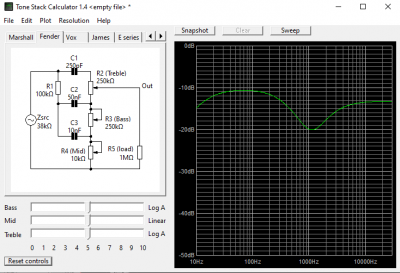

La segunda figura tiene la curva más plana y atenúa menos a frecuencias bajas. Esa la he generado yo cambiando valores. ¿Serviría esa para un ampli de bajos? quiero decir, ¿voy por buen camino?
Es para centrarme.

dazz escribió:

Descárgate el Tone Stack Calculator este y puedes jugar con los valores de los componentes para dejarlo como quieras

Buen consejo, yo añadiría algo, si no te quieres complicar así como esta, va perfecto.

#3096
Lo entiendo. Lo digo porque los graves necesitan más energía. Y elevas tu techo limpio. Supongo que usarás un cono de 15 pulgadas. Pero los compis no han comentado nada en este sentido. Era solo un apunte.

#3097 Yo creo que vas por el buen camino, si. Pero es cuestión de experimentar. La aplicación esa es muy útil para saber qué cambiar para obtener los resultados que buscas, pero al final ha de ser tu oído el que lo decida.

Una cosa que parece que tu cofiguración le pasa es que el pote de medios tiene muy poco recorrido así como lo tienes.

Yo haría quizás algo así:

https://i.imgur.com/u97e7Ux.png

Pero de nuevo, eres tú el juez al final

#3088
Hola clasic 50, hay planos del canal 2 del ampeg por si los queres los busco y te los paso. Los saque de un foro de Argentina, esta probado y dicen que suena lindo! Se ve muy sencillo!tendrías que visitar el foro, el hilo no se continuo pero hay mucha info como para hacerlo!

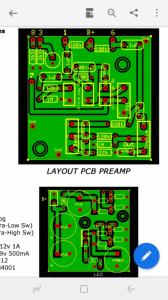

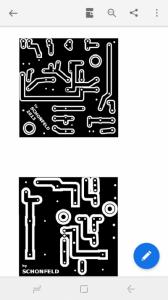

Estas son capturas, pero estan los pdf de los layout de placa y fuente para trafos enfrentados, lista de materiales y la pcb

Estupendo, dazz.
Gracias, Alejandro, pero eso que pones va a transistores. Busco algo a válvulas. Mi hermano tiene un Ampeg, son cojonudos, pero vatios a reventar, tiemblan las paredes. Para ensayar fenómeno, pero en casa tiemblan las paredes.
La idea es hacer algo que suene fino en limpios y a un volumen controlado. Los bajistas son más de transistores, pero donde estén las válvulas....... A ver si lo traigo al redil.
Con la info que me habéis pasado tengo para hacer pruebas. Cuando saque algo en claro lo cuelgo para que lo veáis.

#3103 ese preamp que pase es con una 12ax7 , lo que pasa es que la pcb no tiene los agujeros del zocalo noval. Fijate que estan las pistas con los numeros de los pines 8 3 1 6 y 7, que van a un chasis metalico con cables. El pin 2 no esta porque es la entrada, el 4 y 5 tampoco porque van los cables de filamentos y bueno, el 9 tampoco!

Ahhhh, vale.
Me despistó no ver el zócalo.
Voy a probar con el Fender. Y luego igual cojo éste y rediseño la PCB metiéndole un zócalo. Así se ve medio raro.
Gracias.

#3105 si jeje a mi tambien me habia pasado igual, pero despues mire bien y deduci lo que te dije! Lo unico que no tiene es el pote de medios, pero sacando eso debe sonar una barbaidad! Y es muy sencillo! Yo tengo todo el pdf pero si quieren paso la info de la pagina al privado! Digo porque no se si el reglamento permite postear cosas de otros foro!


PD: tony perdon por el off topic jeje

Alejandro, pásame ese PDF por privado, por favor.
Y me animo y pongo en una PCB el previo y la fuente juntos, con un zócalo para la válvula.
Cuando lo tenga hecho en Kicad te paso el proyecto completo por privado. O para quien lo quiera.

Alejandro Bakich escribió:

PD: tony perdon por el off topic jeje

Jajaja, nada tío, a mi me da igual, por mi como si queréis hablar de tías en bolas.
.....................

Una pregunta ya que mencionáis el Tone Stack Calculator.

Esto no va a realzar ninguna frecuencia, no vas a sacar graves donde no los hay.

No será, más bien recortar agudos cambiando valores?
