Hola compañeros.
Hoy he montado un Fender Twin Reverb según el esquema de la trilogía de Tony y ha funcionado perfectamente. Tuve un par de errores tontos que finalmente pude solventar. suena bastante bien. No es el JCM800 desde luego. Es otro rollo. A mí personalmente me gusta menos, pero conviene tener una paleta variada de sonidos. Lo que me ha sorprendido es el volumen que tiene para llevar un único triodo. Y que satura si de das caña al gain, aunque es más apropiado para limpios, claro.

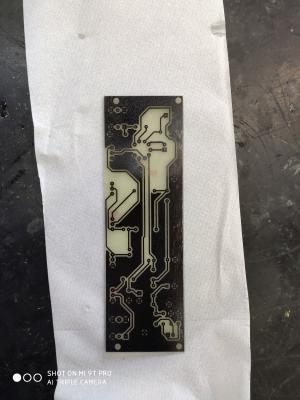

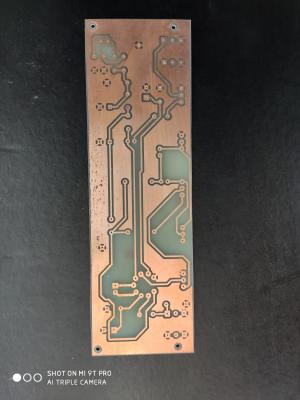

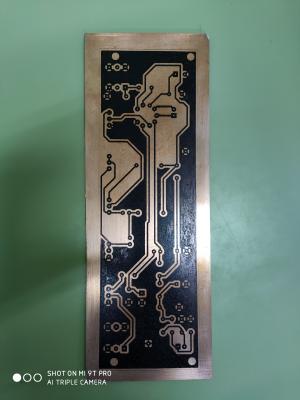

La PCB la hice por el método plancha, previamente diseñada en Kicad. Tengo el proyecto completo, por si alguien lo quiere, le paso un enlace de descarga por privado. Sólo tengo que corregir en el diseño ese par de errores que os comentaba.
Por cierto, la válvula es una 12AX7 alimentada a 12v de alterna. Pero si se quiere hacer con una 6n2P basta con meter 6v (añadiendo un tercer trafo con salida 6v) por los bornes KRE de dos posiciones que van a las patas 4 y 5(donde están los cables rojos).

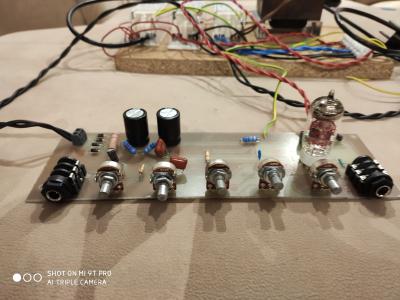

Es mi primera placa 100% manual y desde cero, y además por primera vez he utilizado potenciómetros y jacks de soldar directamente en PCB. Mucho menos trabajo que los otros que hay que cablear. Además evitas apantallamientos y rollos.

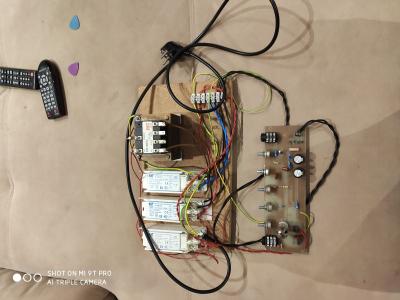

De momento los trafos los tengo aparte, como veréis en las fotos, pero voy a montarlos en una caja con su mueble ,su faceplate, sus potes, interruptor, y demás.
Ya sabéis por mis comentarios anteriores que quiero repetir éste mismo pero modificando el Tonestack para que se acomode mejor a un amplificador de bajos.
Os dejo unas fotos
