#3672 El condensador ese C4 está para recortar un poco los agudos, no creo que el efecto sea enorme. En el 2203 sí que está, que creo que es el que se hizo aquí.
Para poner los condensadores de poliester en Kicad yo usé estos dos

Capacitor_THT:C_Rect_L10.3mm_W5.0mm_P7.50mm_MKS4
Capacitor_THT:C_Rect_L7.0mm_W3.5mm_P5.00mm

Si te fijas en el propio nombre vienen las dimensiones en mm.
Subir
1
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
clemengata
#3674 por clemengata el 06/05/2021
Hola Buenos Dias, Dazz Muchísimas Gracias así da gusto.Que tengais Buen Día
Subir
Slater
#3675 por Slater el 06/05/2021
¿Se podría añadir como etapa una o dos EL34 como el DSL20? La EL84 la asocio más al sonido VOX, y la EL34 más al Marshall al igual que la 6L6
Subir
dazz
#3676 por dazz el 06/05/2021
Sí, claro, se puede poner practicamente cualquier etapa de potencia, siempre que tengas en cuenta los niveles de señal, pero casi cualquier etapa a válvulas debería funcionar sin más.
Subir
2
toni diaz
#3677 por toni diaz el 06/05/2021
#3675 es verdad se asocia a vox, pero hay muchos Marshall antiguos y modernos que llevan el84, y aunque la etapa de potencia realmente no es lo que más influye en el sonido final siempre se le ha conocido como la hermana pequeña de la el34,
Así como la 6v6 de la 6l6 que se considera sonido "Americano"
Subir
fueradetono
#3678 por fueradetono el 15/05/2021
Hola cómo están? Ya que mencionaron el tema... Alguien sabría decirme qué impedancia de salida tiene este previo? Porque el mío lo estoy amplificando con un lm1875 y si subo el pote de volumen a más de 2 satura mucho.
Subir
vedaabierta
#3679 por vedaabierta el 15/05/2021
#3678
Si estás usando el lm de una placa de las que venden hechas es probable que la impedancia de entrada ande por los 20kohm, tienes varias opciones, la más sencilla es bajar el valor del pote de volumen del previo.
Si lo has hecho tú ajusta las resistencias de entrada de la etapa para 1mohm.
Subir
1
fueradetono
#3680 por fueradetono el 16/05/2021
Gracias por tu respuesta veda! Hice el siguiente circuito de potencia. Donde recomiendan un pote de 50k log como pote de volumen. Este me indica la impedancia de entrada de la etapa de potencia?
Archivos adjuntos ( para descargar)
Subir
Slater
#3681 por Slater el 01/12/2022
Hola, un colega me ha pedido que le construya este preamp pero no encuentro en los documentos la pcb para usar 12AX7 u EC83 pero con la correción de las masas para que no tenga tanto ruido de fondo...
Subir
Luis Vera Chacon
#3682 por Luis Vera Chacon el 11/03/2023

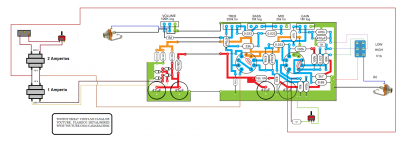

#3614 , Estimado Tony, perdonen revivir este proyecto, pero me han llegado 2 tubos 12AX7 para realizar el proyecto del JCM800, he leido los esquemáticos pero agradeceré confirmar si los transformadores que se usan son de 12-0 o son con tap central 12-0-12 y solo se utilizan los 12 volt AC.
Por otro lado pienso utilizarlo con un amp de 100 rms a transistores y con 2 parlantes de 12" en versión de 4 Oms.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#3683 por Tonyguitar el 11/03/2023
Buenas, dos trafos de 230v a 12v te sirven, pero de AC.

También te sirven 230v a 12v 0v 12v, pero en ese caso usarías solo una mitad del secundario de 0v a 12v.


También podrías enfrentarlos poniendo 230v a 24v y 24v a 200v, eso tb funciona, eso si, usando los 12v para filamentos.
Subir
Luis Vera Chacon
#3684 por Luis Vera Chacon el 12/03/2023
#3683 , Gracias Tony, entiendo que un trafo el secundario es 12-0 en mi pais lo conocemos como trafo de media onda, en el diagrama, a donde se coloca el "0", ya que en el dibujo se visualiza "12-12" es indiferente colocarlo a la patilla 9 de cualquiera de los tubo?.
Subir
