Mora Guitars - Construccion Tom Anderson Drop Top HSS

ferchomoraband
#25 por ferchomoraband el 22/05/2023
Episodio 2: "Tapa y Pre Cuerpo"

Seguimos con este proyecto que la verdad despues de ver ese mastil, es muy gaseante y alentador. En esta ocasion vamos con el pre corte de la tapa de arce acolchado , el precorte del cuerpo para poder encolar la tapa al cuerpo, y ya en el siguiente episodio seria el corte del cuerpo.

Sin mas palabreria... vamos pa lante!

1- Tapa Acolchada.

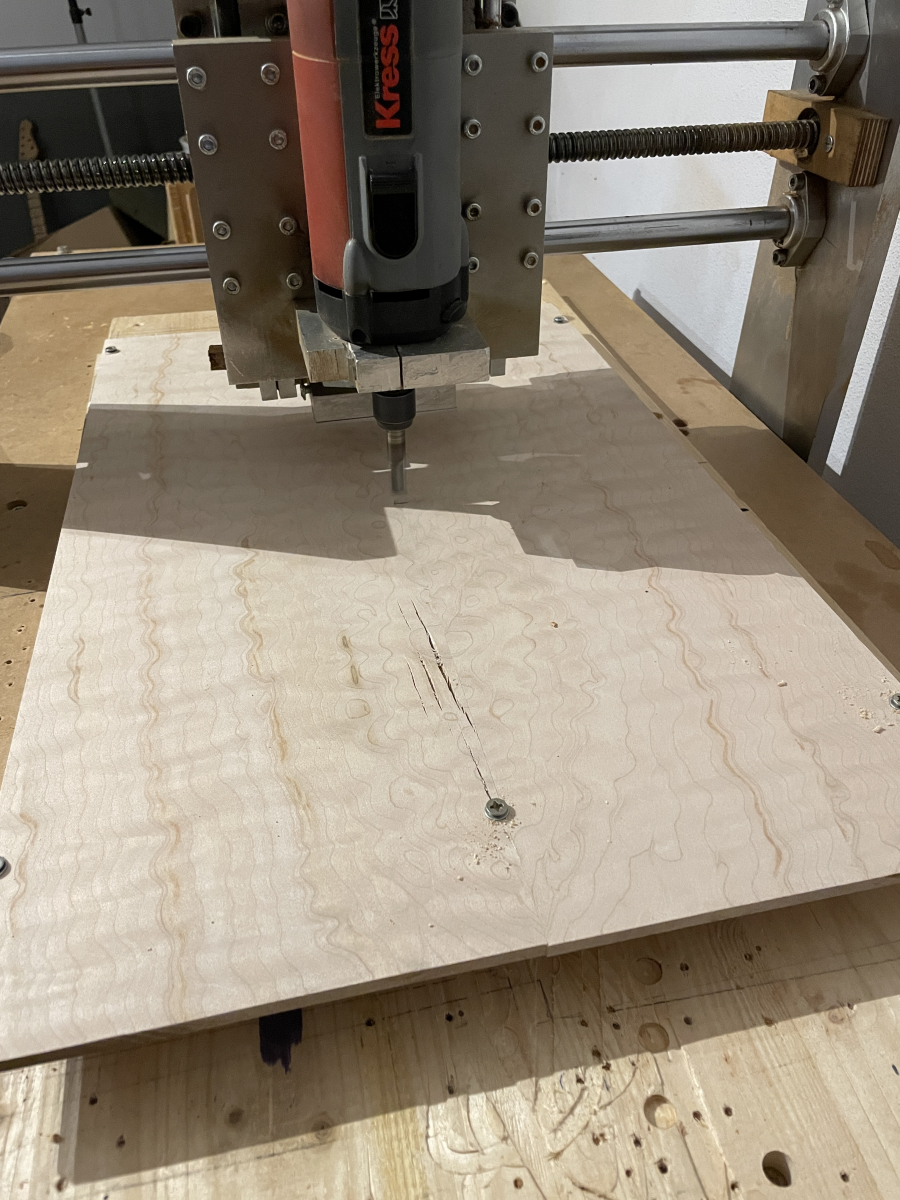

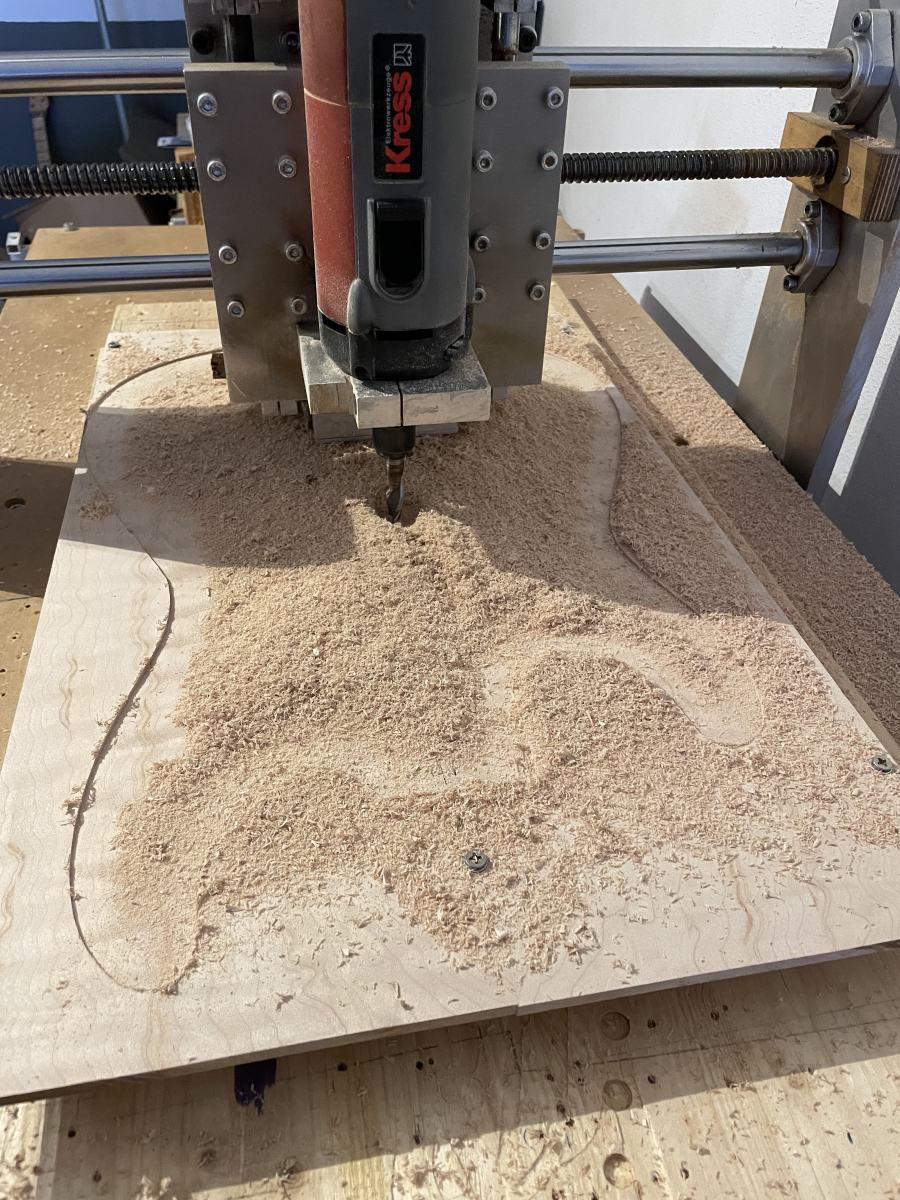

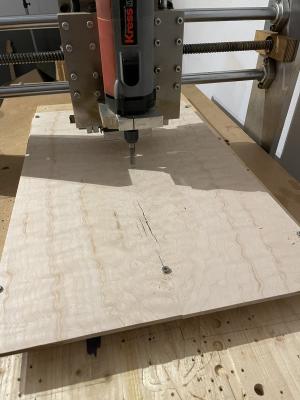

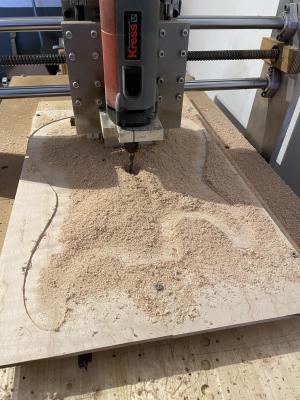

Aqui centramos la pieza y nos liamos a arrancar viruta!


Como la tapa era de unos 7mm de grosor, yo la suelo utilzar a 5mm , consigo que trabajo bien con ese grosor y las tapas suelen doblar sin problema. Pues me ayudo de la CNC para rebajarla.

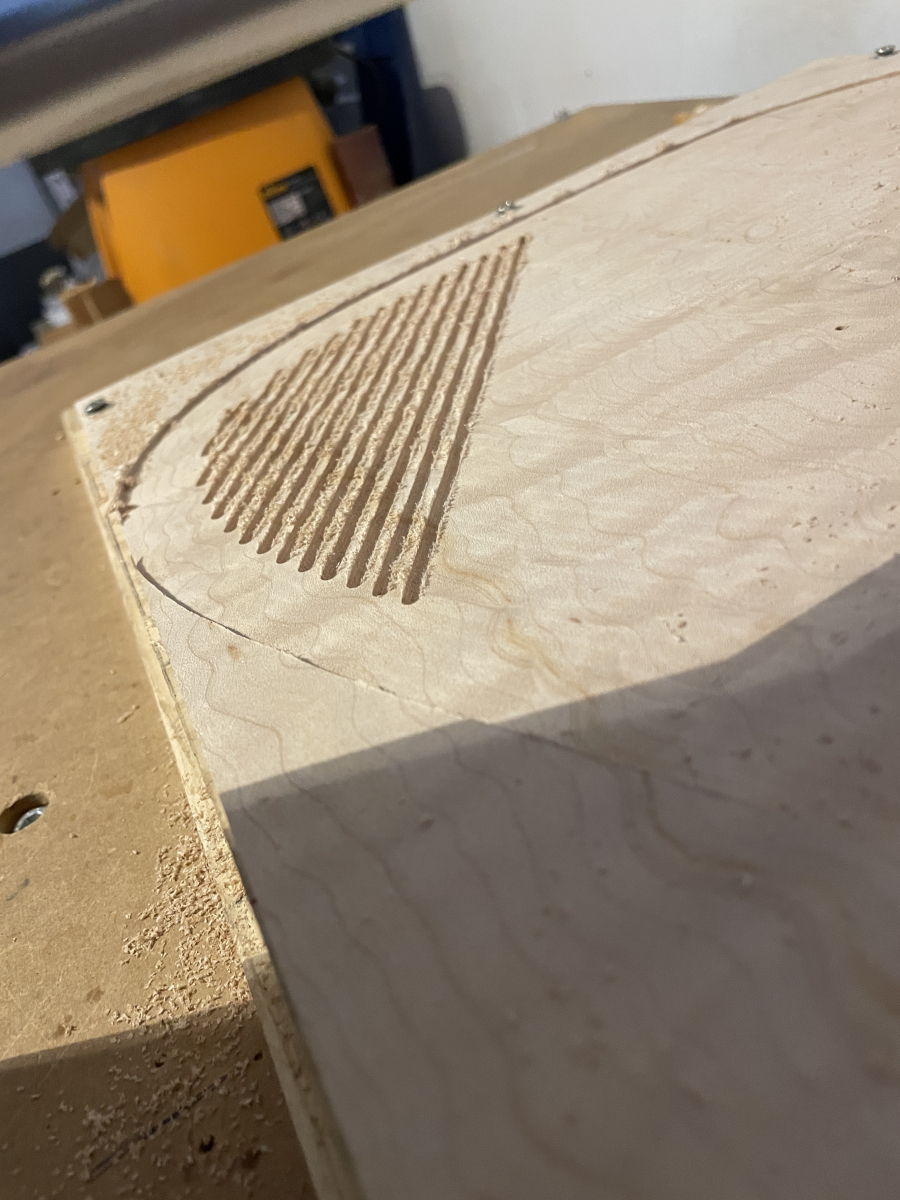

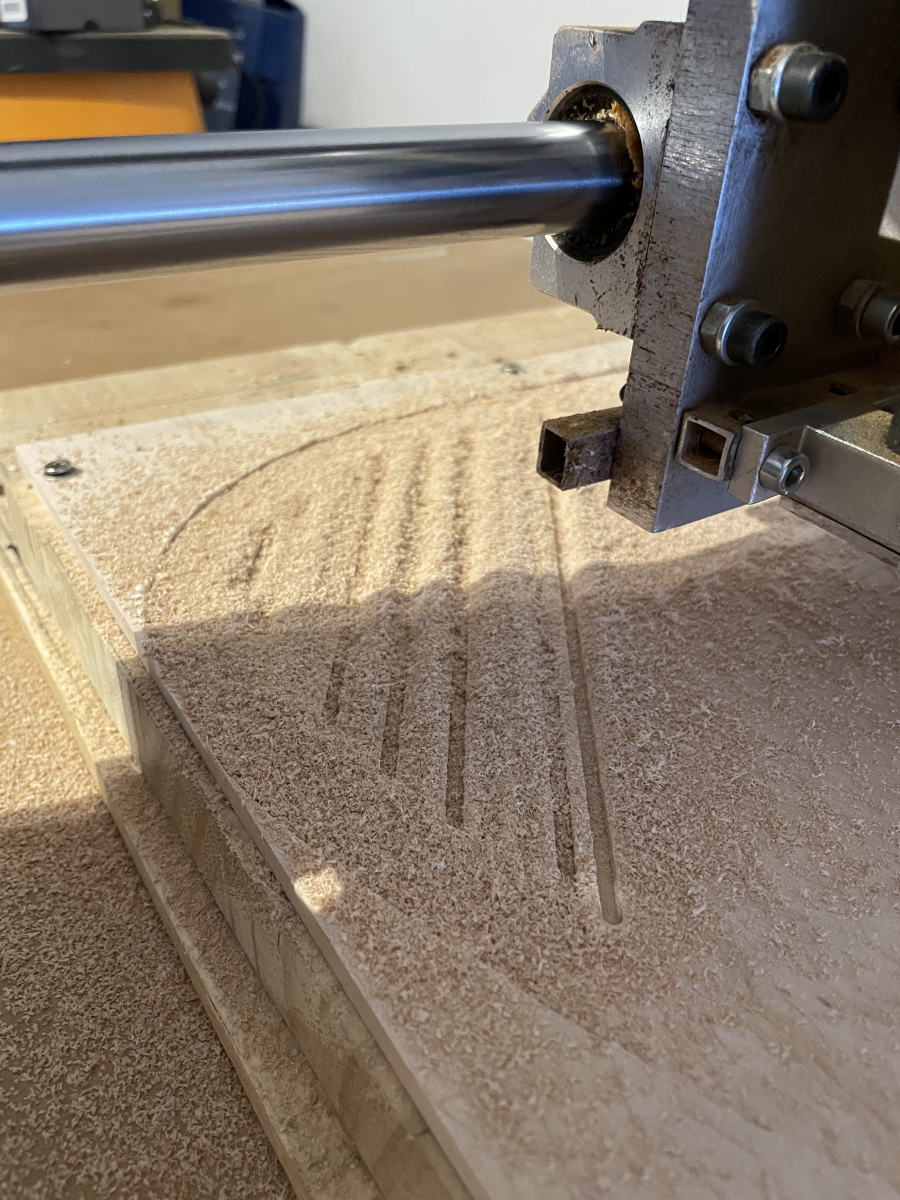

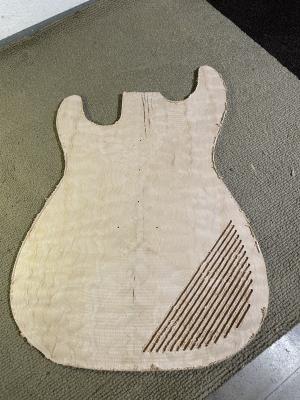

Le hacemos unos surco en la parte del rebaje del antebrazo, si veis videos de Suhr, Tom Anderson, esto es algo que suelen hacer para asegurarse 100% en su proceso de fabricacion que la tapa no parte.

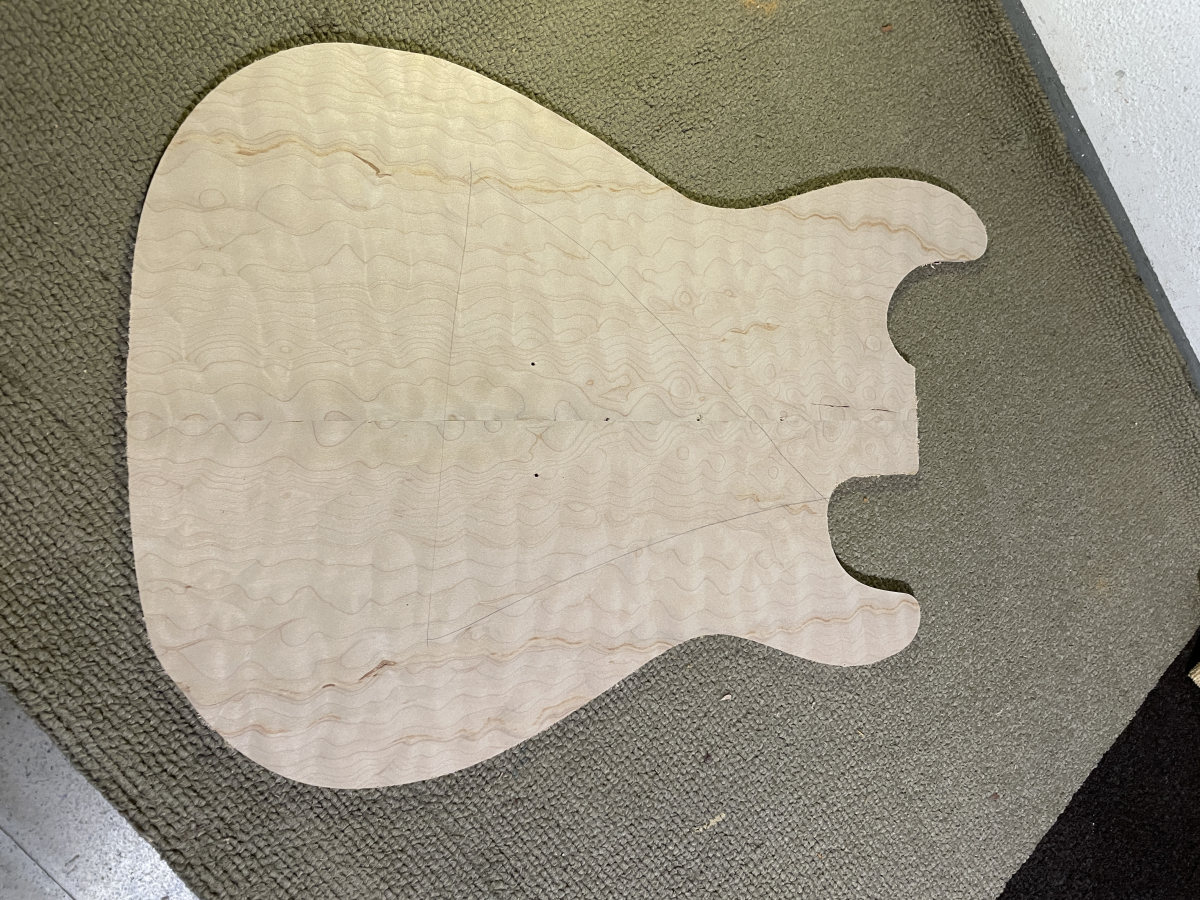

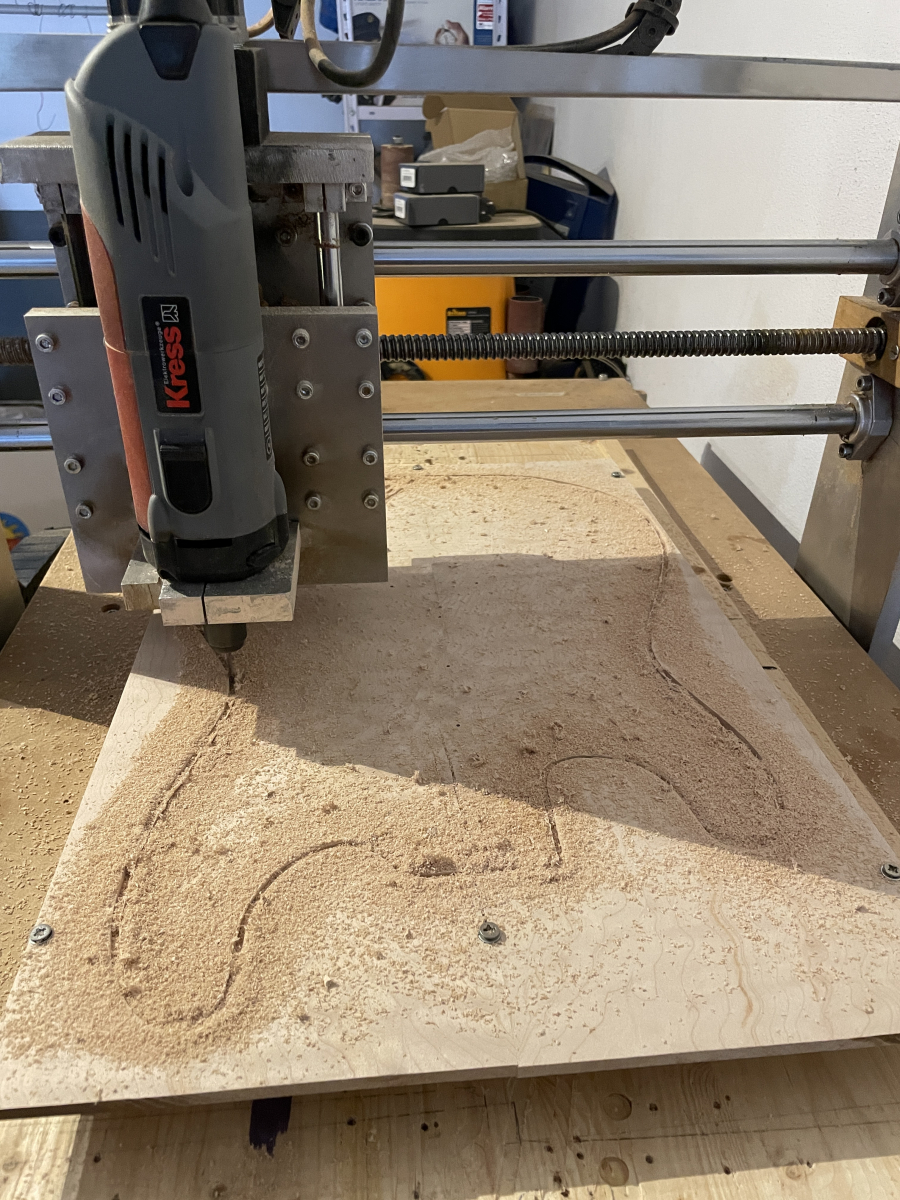

Cortamos ya todo el perimetro de la tapa




2- Cuerpo

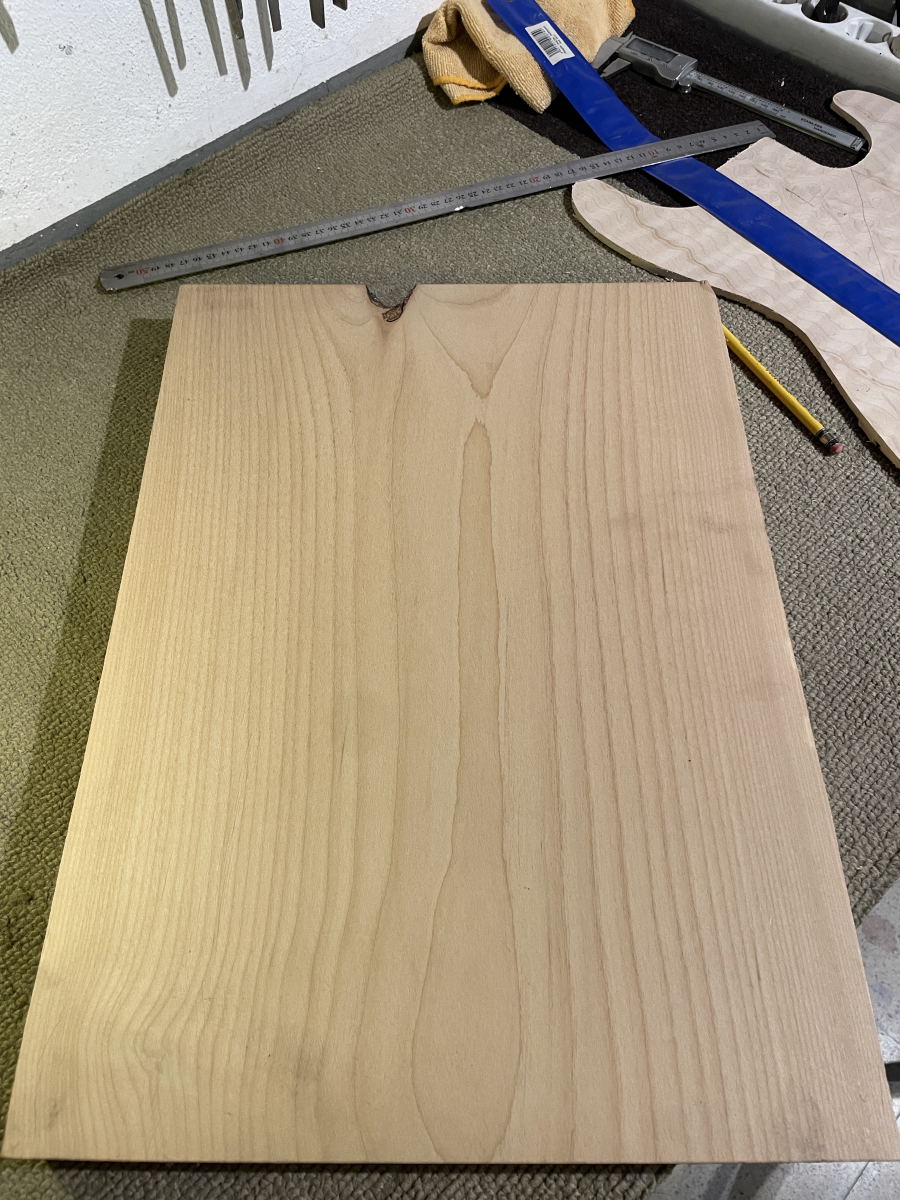

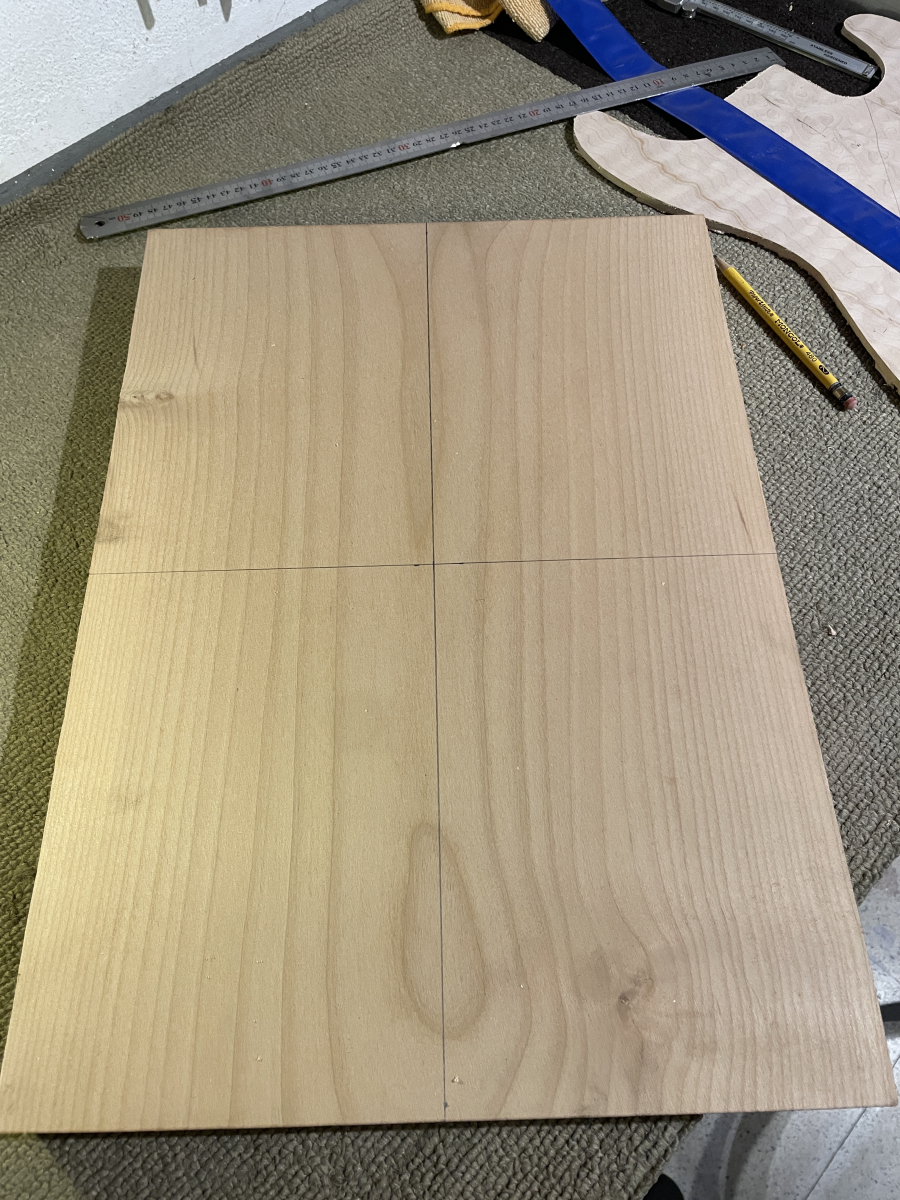

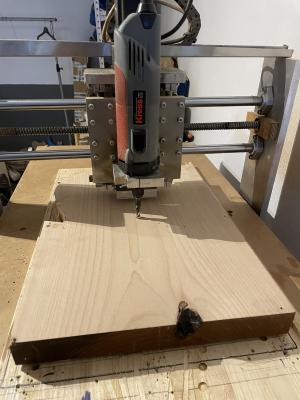

Marcamos bien centro y seleccionamos la parte delantera y trasera del cuerpo, cualquier imperfeccion, nudo o lo que sea que pueda tener lo ponemos siempre del lado que va a ir encolado a la tapa, logico no??

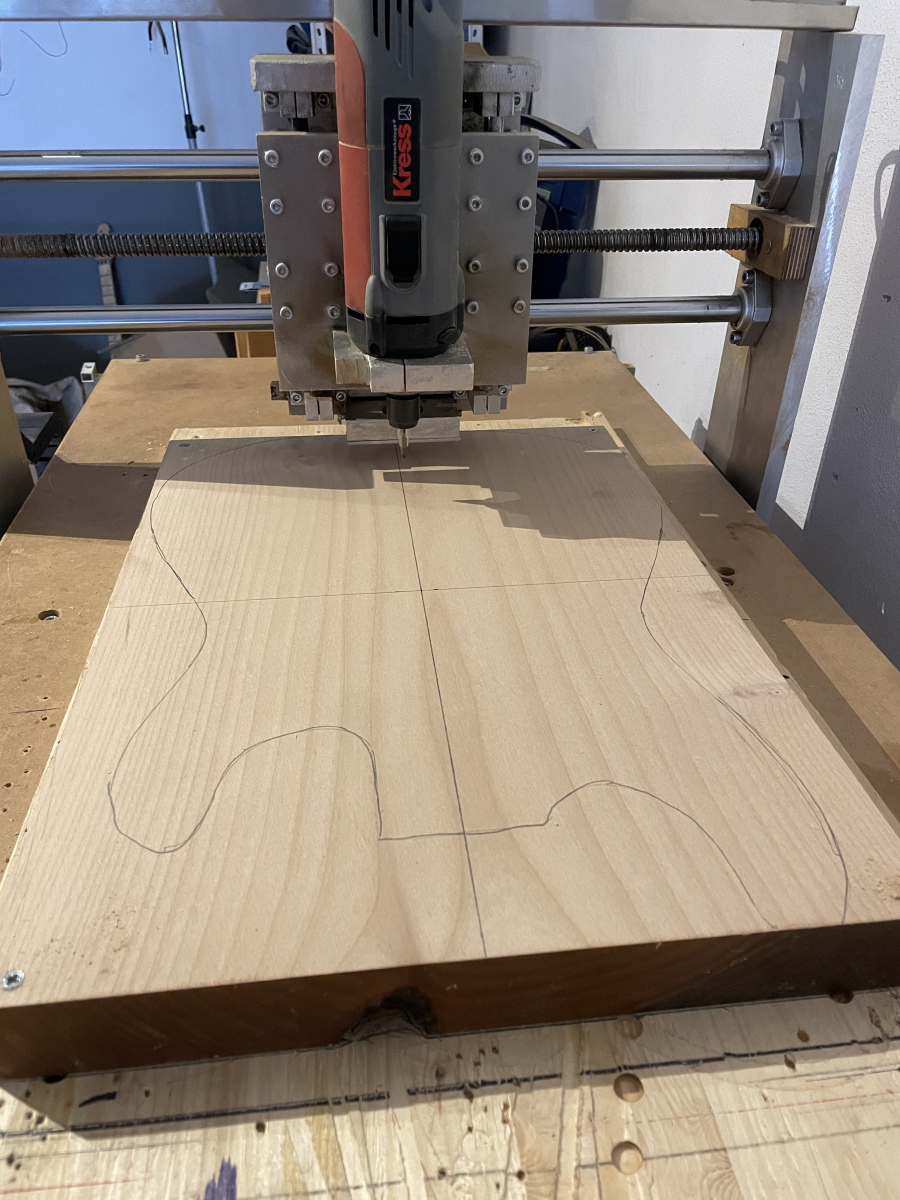

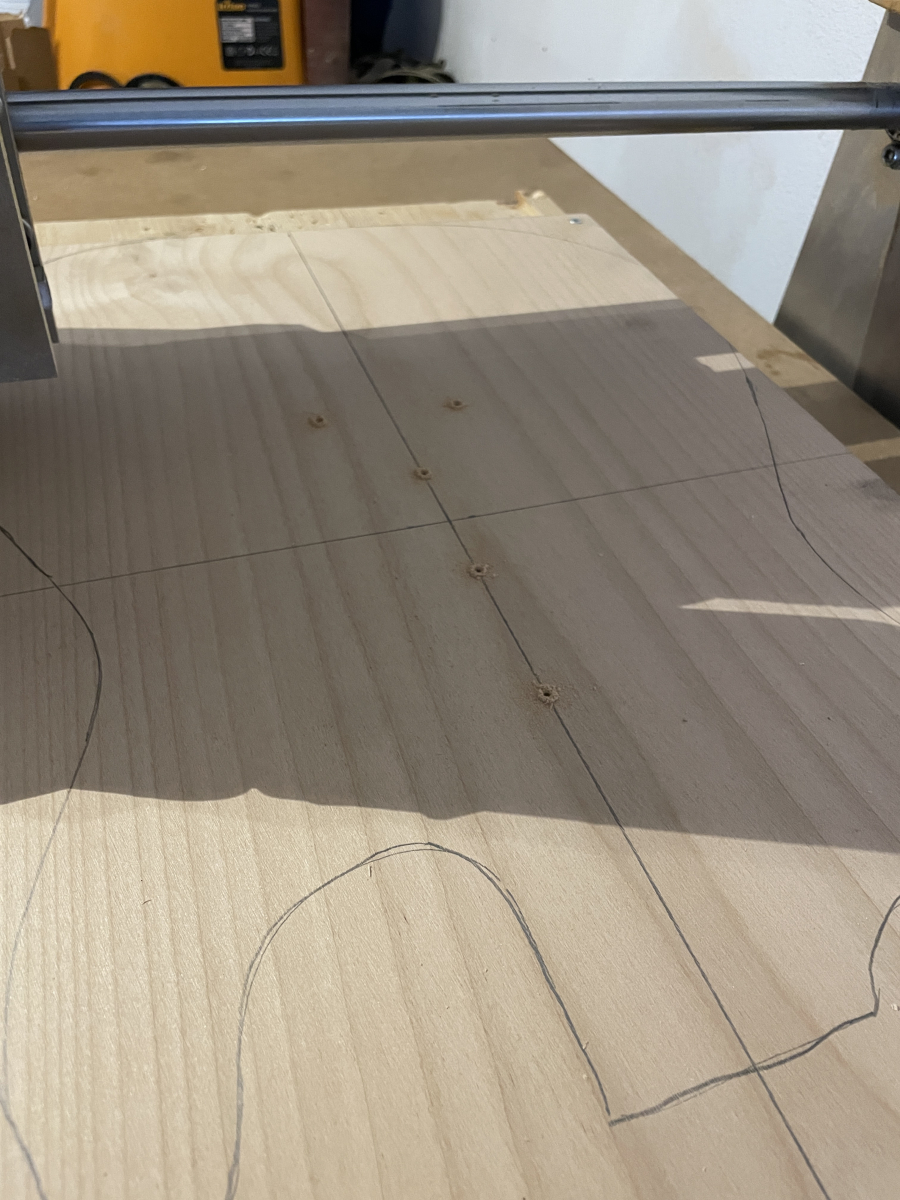

Como ya sabeis esto siempre lo comento, los pines de localizacion para la tapa y el cuerpo, asi no estoy perdiendo tiempo de centrar la pieza.

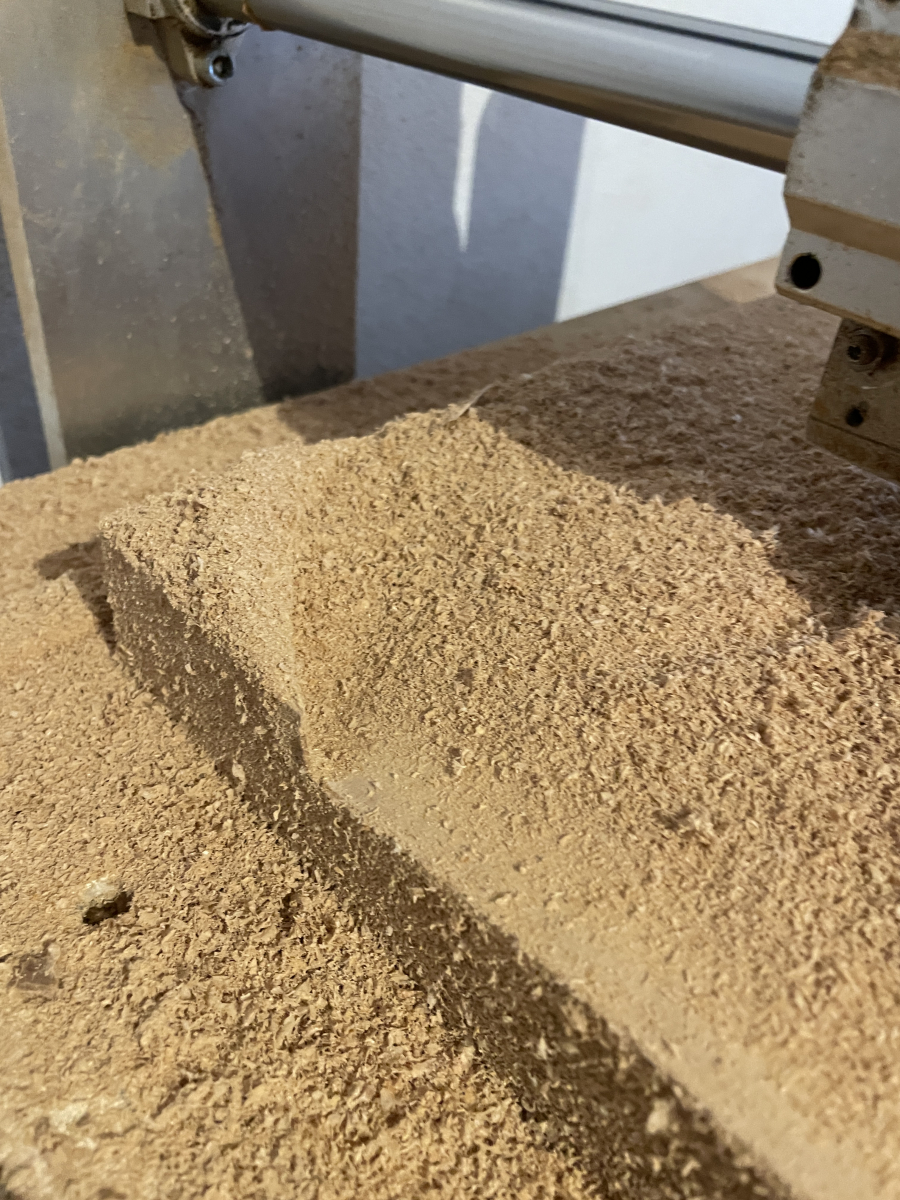

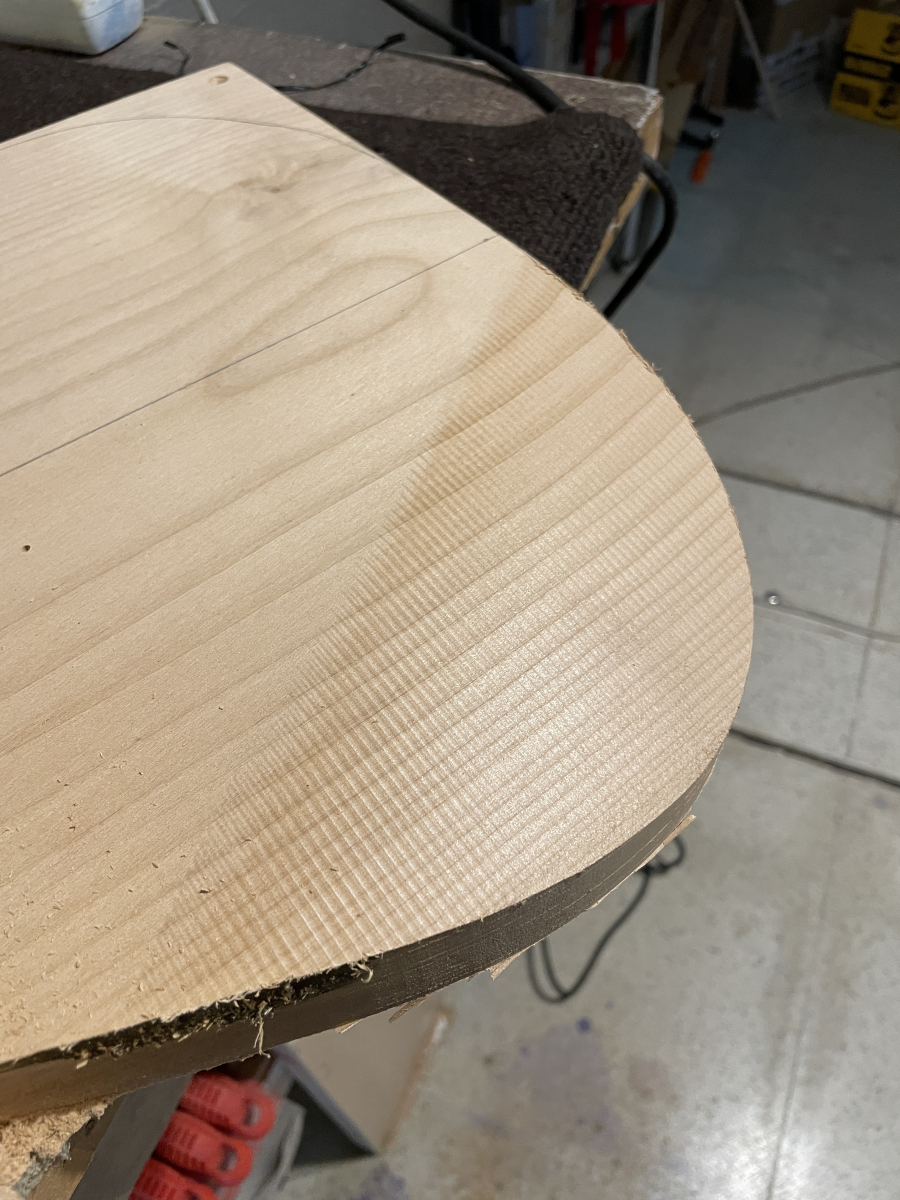

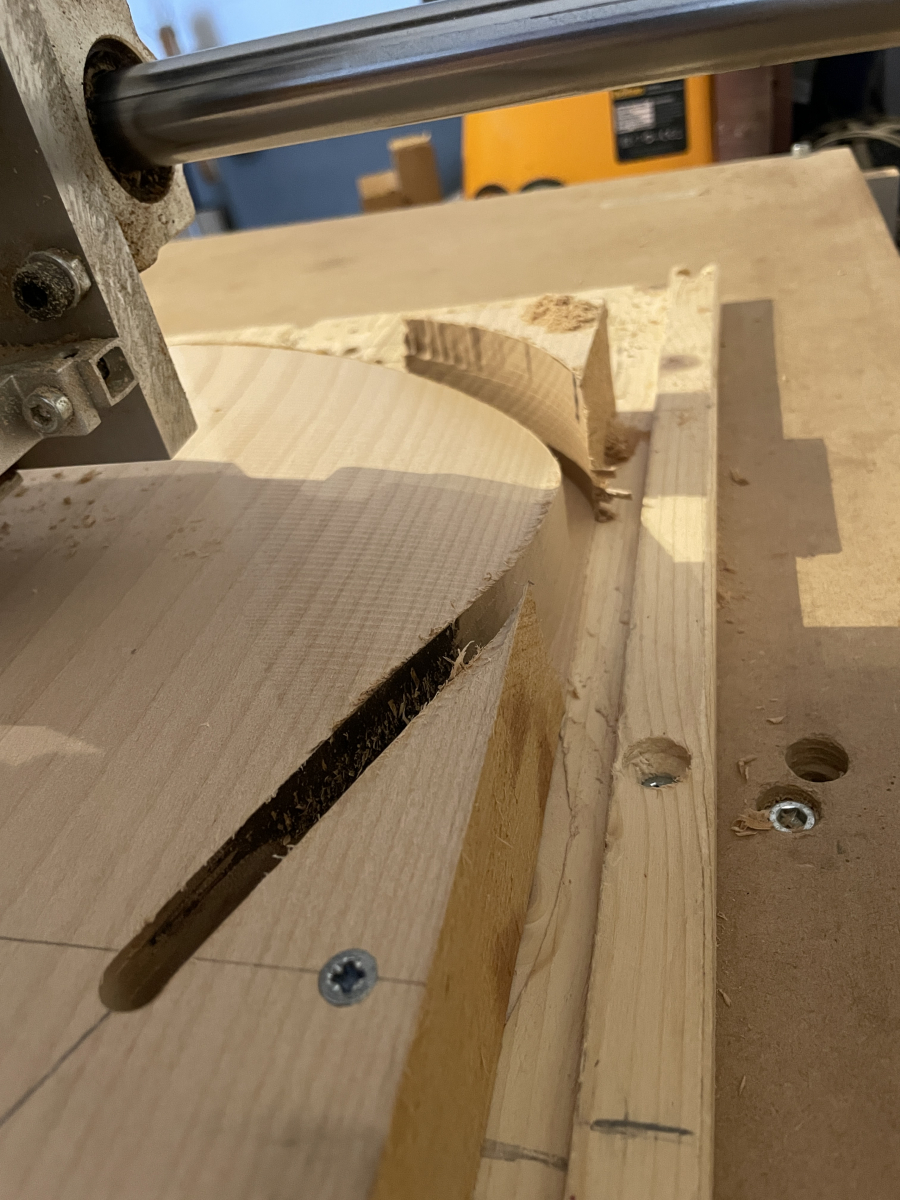

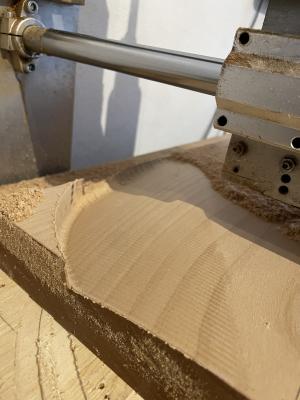

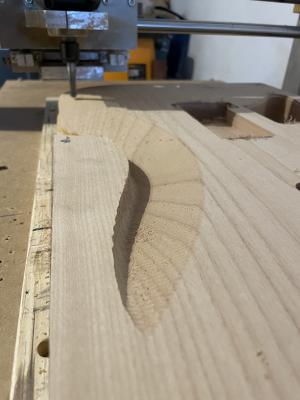

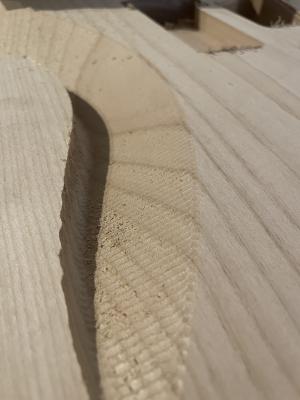

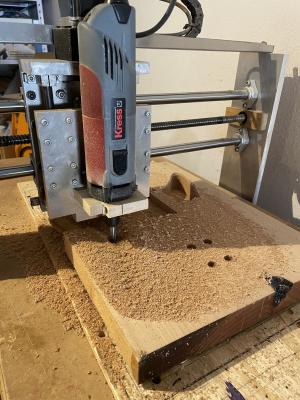

Hacemos el rebaje del antebrazo.

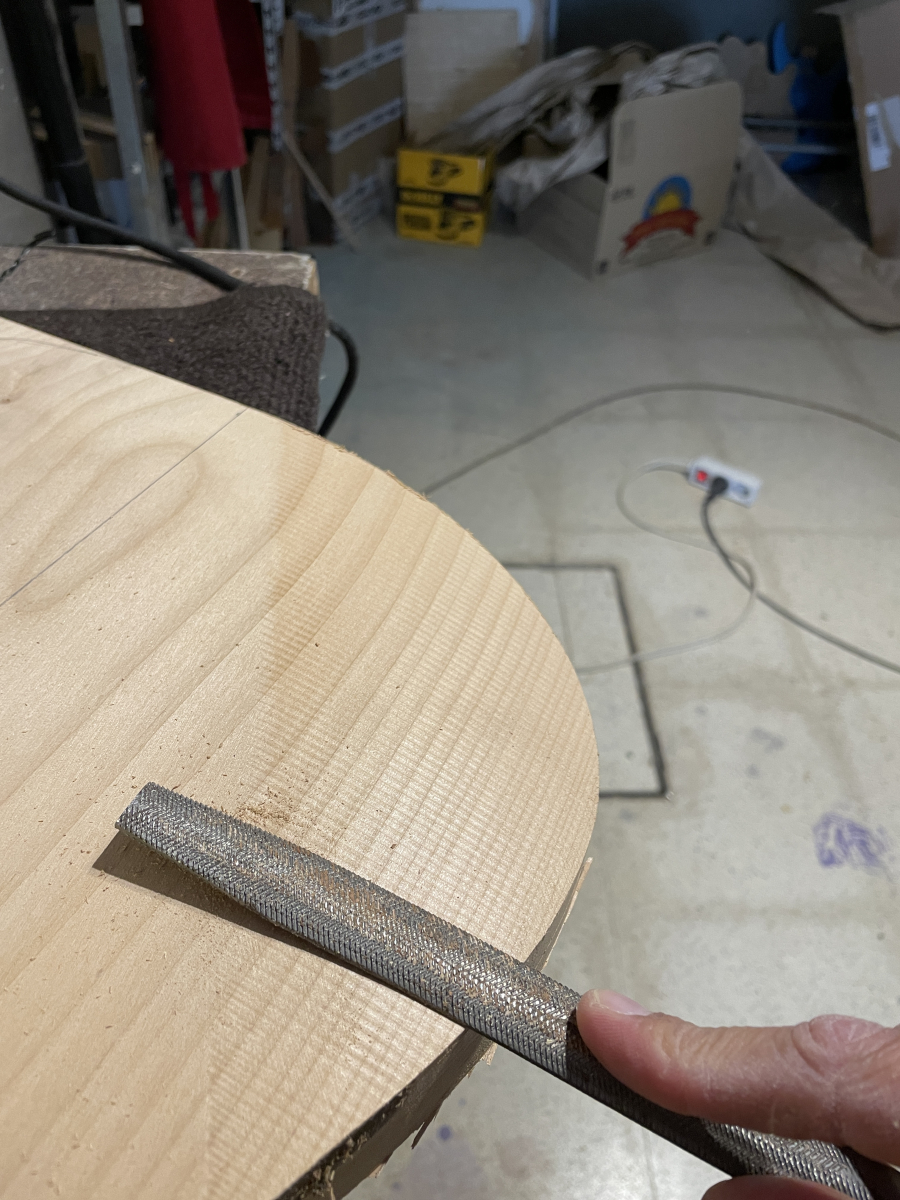

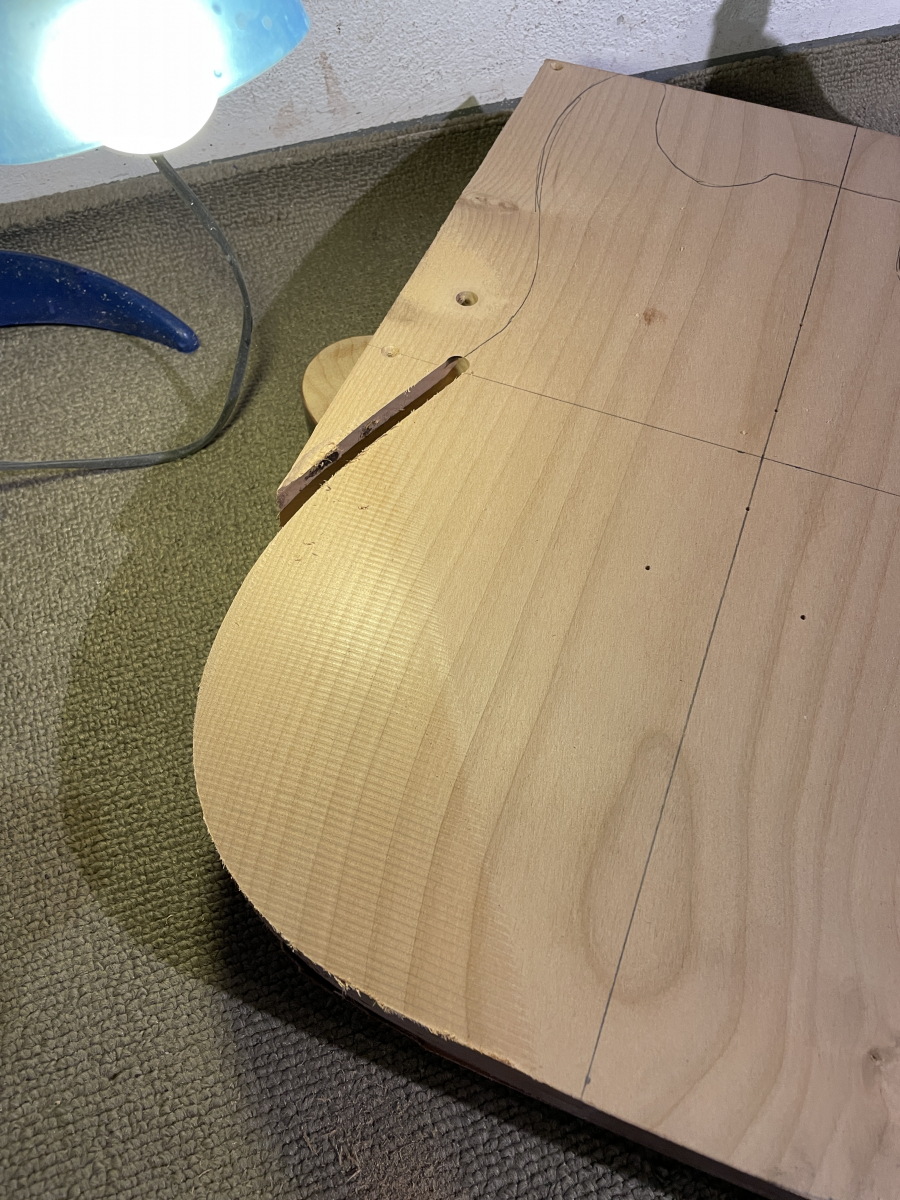

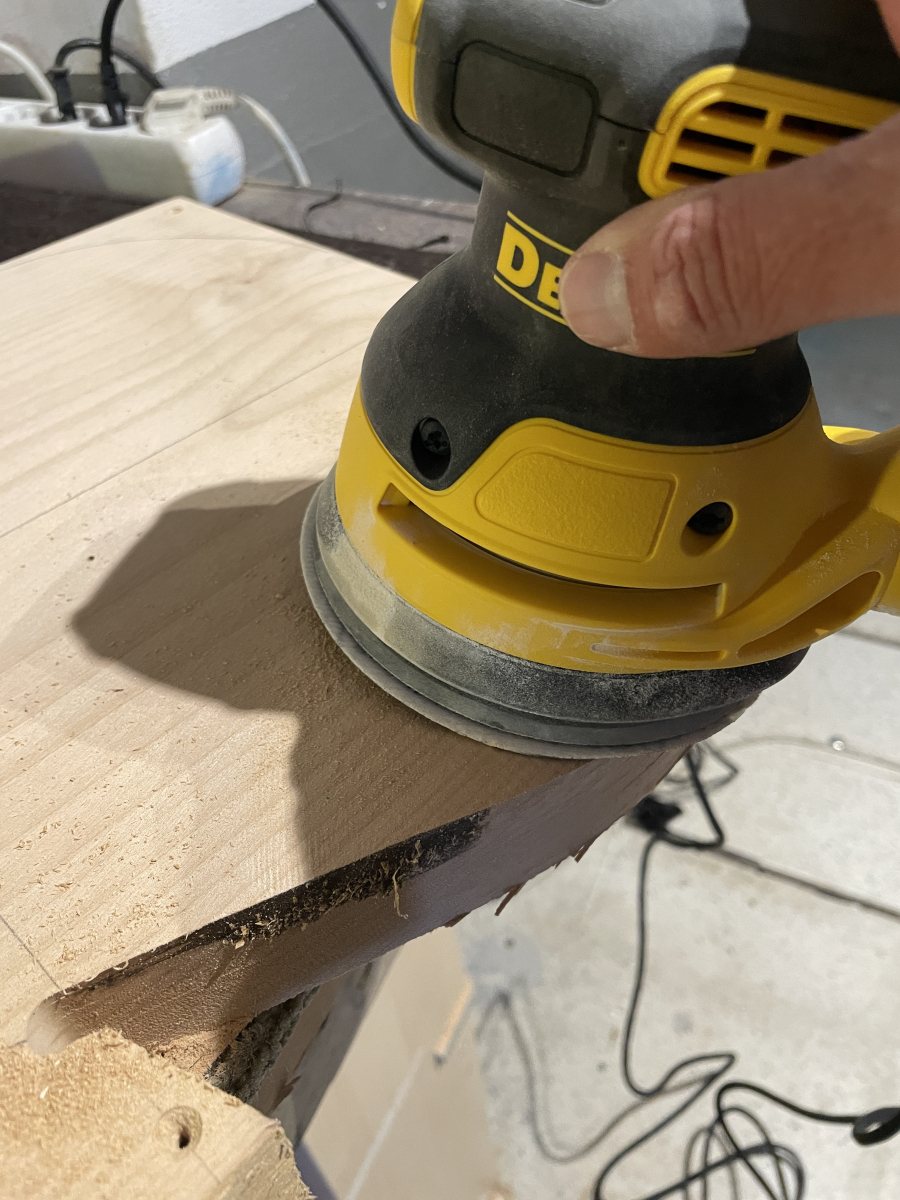

Y ya sacamos el cuerpo de la CNC porque esta parte si hay que lijarla y darle a la escofina para dejarla lista para encolar la tapa .

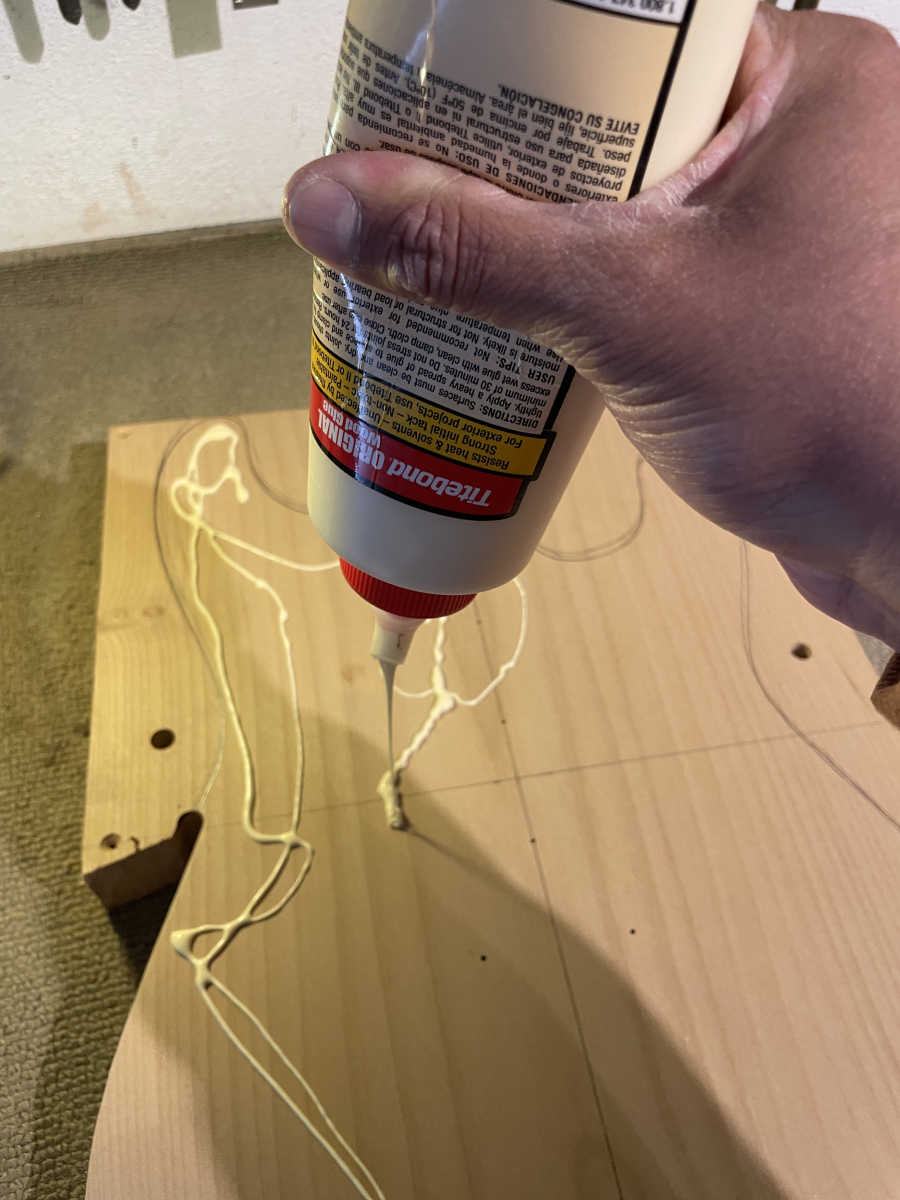

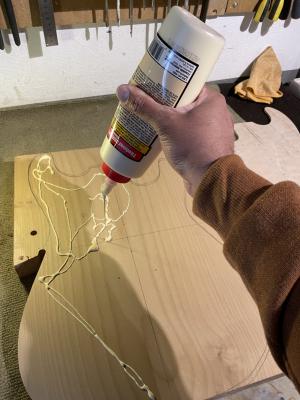

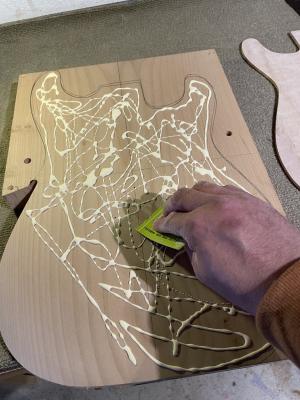

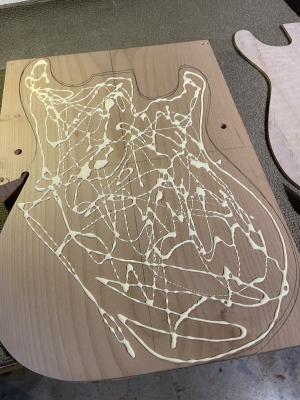

El chorreo de Goiko... xD!! y esparcimos bien la cola...




Aqui me quede debiendoles la foto del cuerpo con el mogollon de sargentos y gatos, pero bueno ya sabeis... las prisas... asi que ya el proximo episodio teneis el cuerpo lijadito y mojadito!!


Un saludo y que disfruteis!
Archivos adjuntos ( para descargar)
Subir
7
OFERTASVer todas
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
ferchomoraband
#26 por ferchomoraband el 22/05/2023
Episodio 2.1: "Corte Cuerpo y Prueba de Tinte"

Bueeeeno bueno, ya se va acercando el final del proyecto digamos que este es el segundo tiempo del partido!!.

En esta ocasion vamos con el corte del cuerpo una vez ya esta encolada la tapa y que hemos dejado de un dia para otro, aunque yo no pude ir al dia siguiente, pero por poder, podria.... Vamos con la chicha.

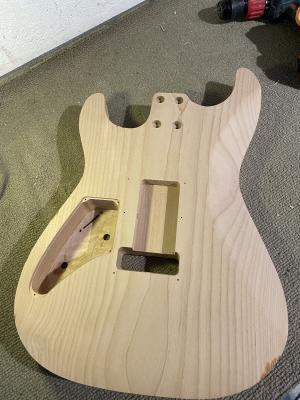

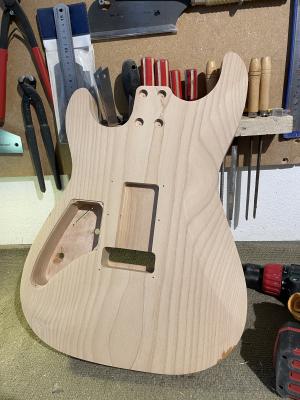

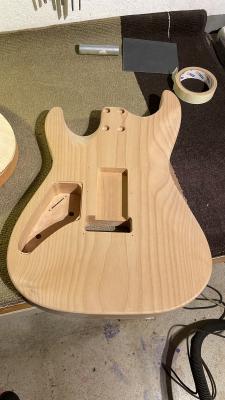

Primero vamos con la parte trasera, lo que viene siendo rebaje de la panza, cavidades dpara bloque tremolo, muelles, electronica, etc.

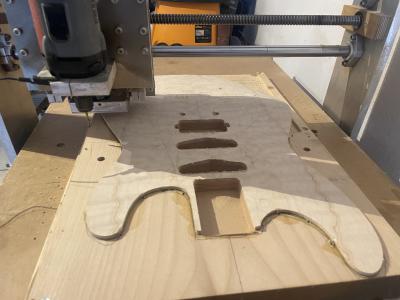

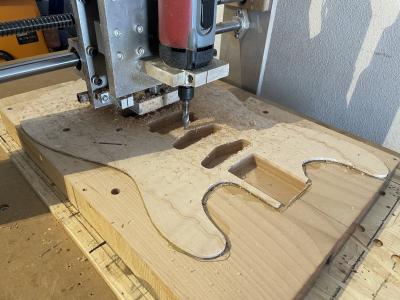

Damos la vuelta y comenzamos con los fresados frontales.

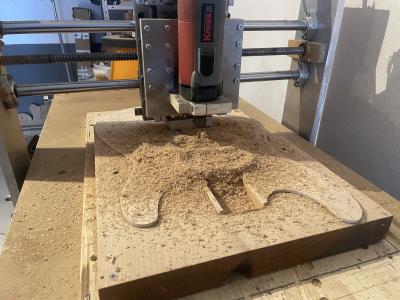

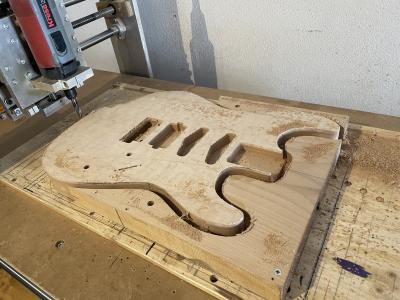

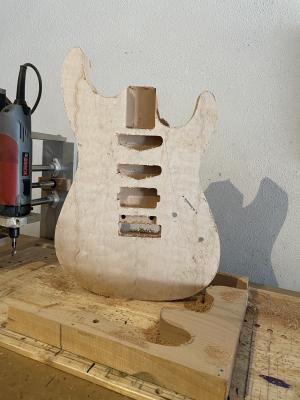

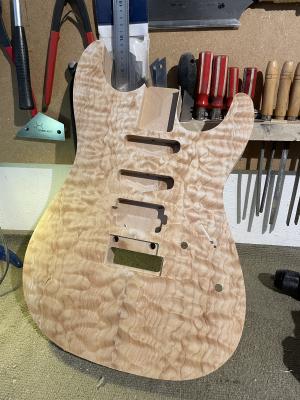

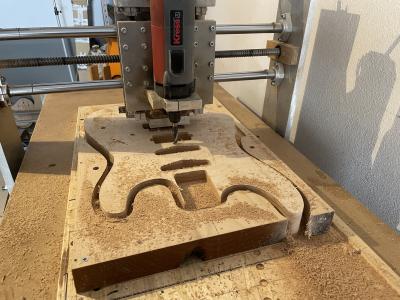

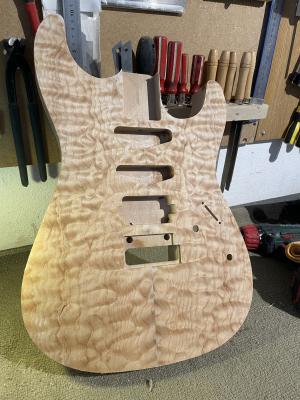

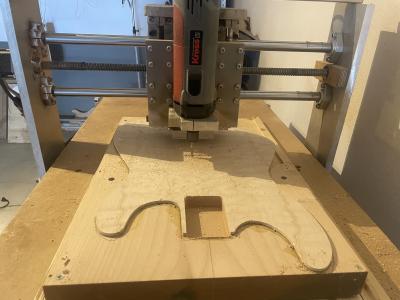

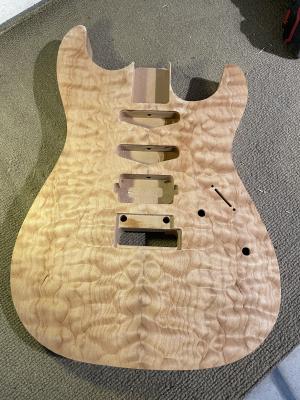

Depues de todos los fresados, toca ta lo que en si el corte del cuerpo.

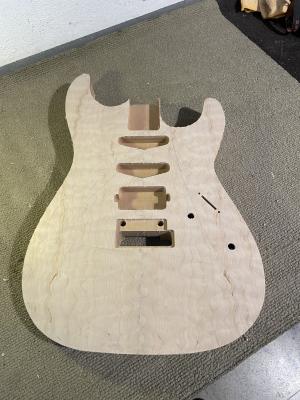

Antes de mojar, hay que lijar por lo menos grano 80/120

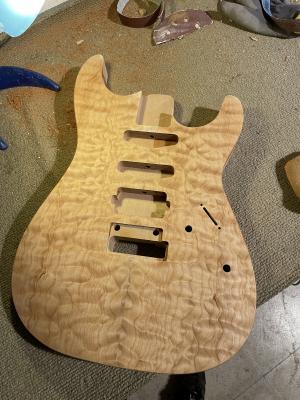

Siempre un mojaito sabroson!!

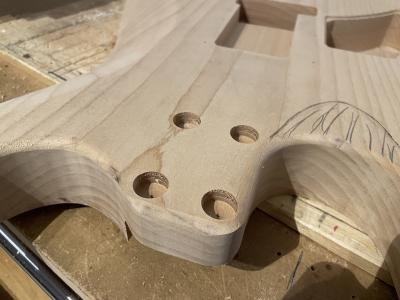

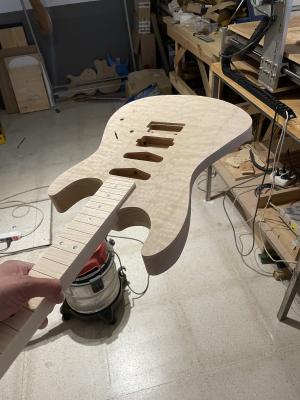

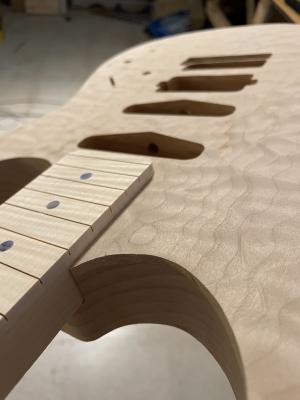

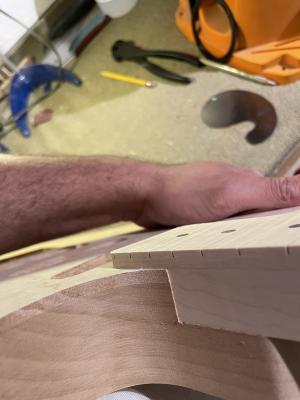

Aqui vemos como ha quedado la union del mastil y el cuerpo!! super super firme!!

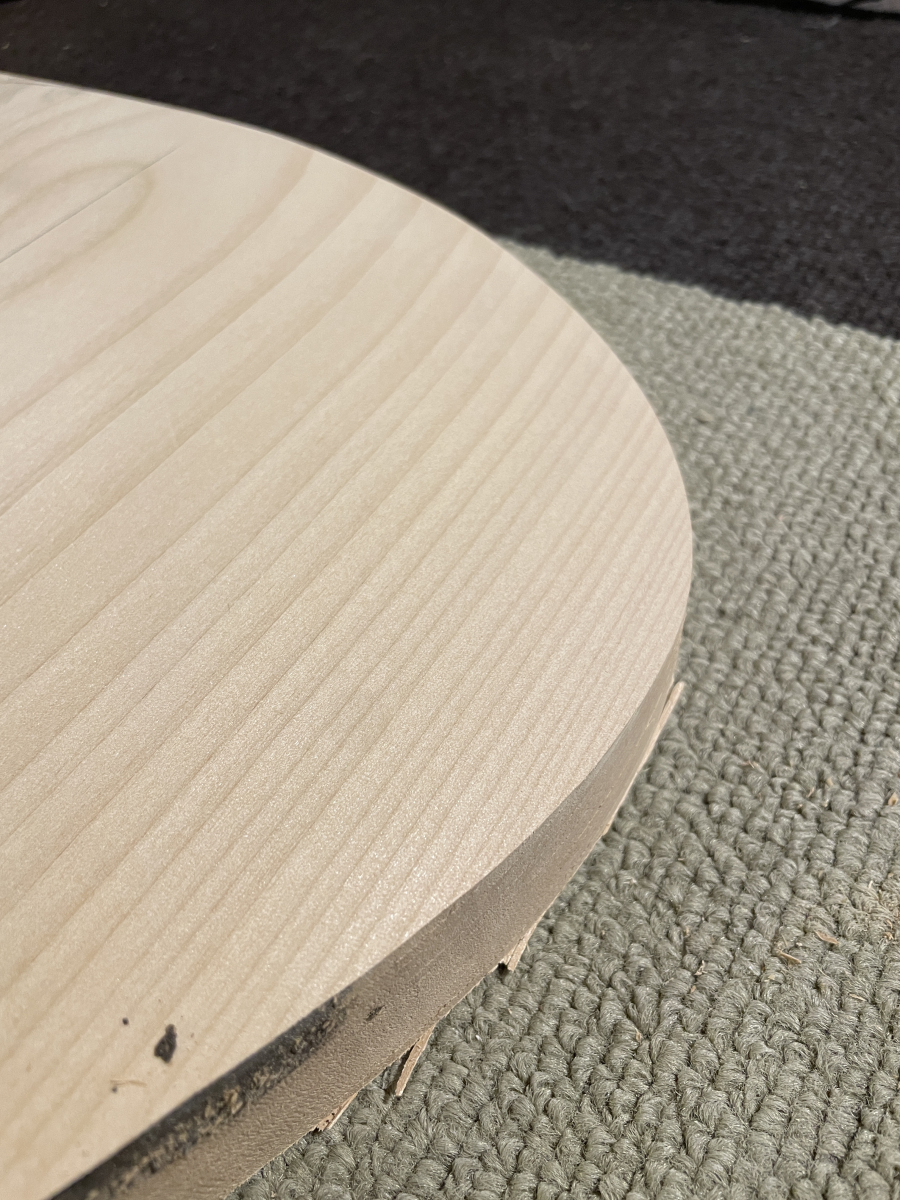

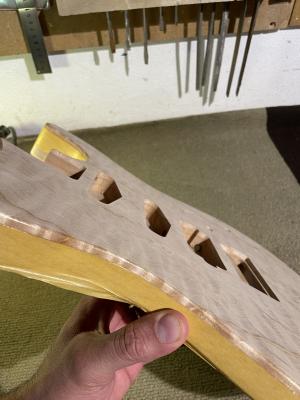

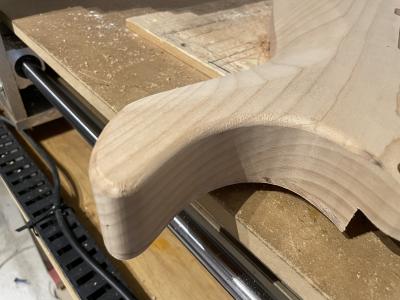

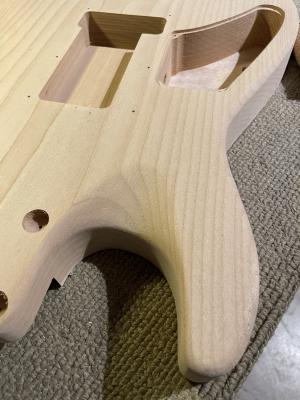

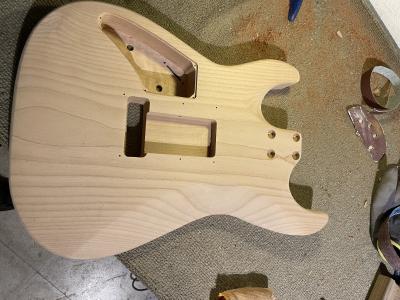

Vamos con los cantos traseros de la guitarra, con una fresa de cantos rendondeados y pa lante, lijamos todo , el rebaje trasero del antebrazo como siempre chulo que la gente agradece.

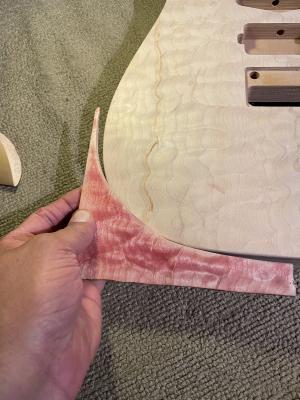

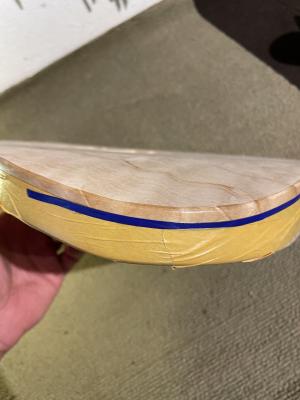

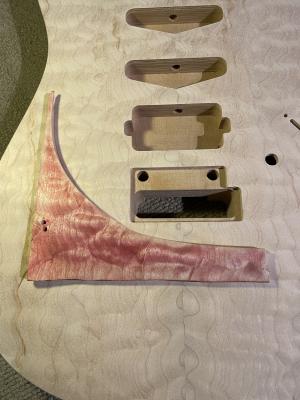

Ya una vez tenemos toda la guitarra lijada lijada, hacemos una prueba de tinte en un sobrante de la tapa.

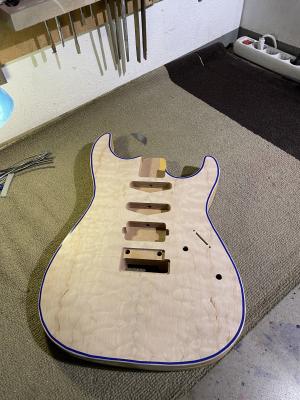

Pues creo que el color esta conseguido, ahora vamos a enmascarar los binding naturales y lo sellamos con el mismo sellador poli 2K que utilizo para el resto de la guitarra.

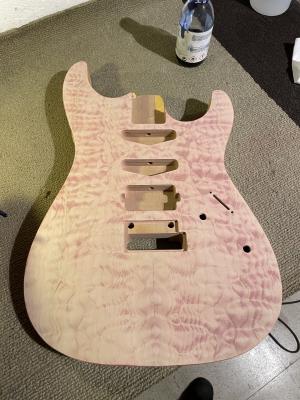

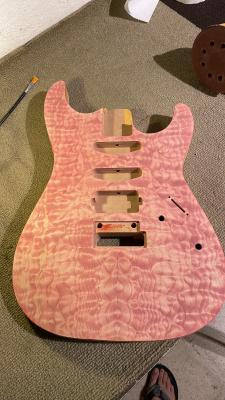

Y finalmente le damos el tinteciño para dejar el color ya listo y preparado.





Hasta aqui el capitulo!!



Ya lo que nos va quedando va siendo el acabado como tal de la guitarrra (fondo, lija, fondo, lija , barniz, lija , barniz , lija y pulido)


Un saludo, espero que esteis viendo el post y disfrutandolo
Archivos adjuntos ( para descargar)
Subir
13
Beodo
#27 por Beodo el 22/05/2023
Va a ser guapa, guapa, guapa...De hecho, ya lo es, y está sin acabar....

SaludoX
Subir
Guitarrerosuperstrat
#28 por Guitarrerosuperstrat el 22/05/2023
Flipante.:palmas:
Subir
sancheski
#29 por sancheski el 23/05/2023
Te está quedando muy bien. Ya falta menos.
Subir
Jorge Vásquez (Tatuador)
#30 por Jorge Vásquez (Tatuador) el 23/05/2023
Te está quedando brutal tío, gran trabajo!!! :aplausos:
Subir
Ricardo_R
#31 por Ricardo_R el 23/05/2023
Son porno puro esas maderas, la mano de obra una pasada, va a quedar genial!
Subir
Invader
#32 por Invader el 23/05/2023
A mi el color me mola, salirse un poco de lo habitual esta guay a veces.

La guitarra, nada que añadir, wapísima!
Subir
Pizza
#33 por Pizza el 24/05/2023
vaya locura de trabajo, me quedo para ver el resultado
Subir
ferchomoraband
#34 por ferchomoraband el 26/05/2023
Muchas gracias a todos amigos por los comentarios... vamos a ver si se anima un poco los comentarios y las visitas del post, que a penas vamos por unas 1000 y pico de visitas y mu pocos comentarios jajaja!

Se que soy muy pesado con eso y lloro mucho... pero honestamente estas son las cosas que realmente me impulsan a seguir posteando mis trabajos, para que la gente los vea, opine, discutamos, nos insultemos, volvamos a querernos... y asi hasta el fin de mis dias... xD


Saludos a todos!!
Subir
4
Zakkarista
#35 por Zakkarista el 26/05/2023
ferchomoraband escribió:
nos insultemos

La verdad que me genera envidia la guitarra, saca lo peor de mi 😂
Yo suelo seguir tus hilos, pero no comento porque de construcción ni idea, pero me entretiene ver cómo avanza el proyecto.
Subir
ferchomoraband
#36 por ferchomoraband el 26/05/2023
Zakkarista escribió:
La verdad que me genera envidia la guitarra, saca lo peor de mi 😂
Yo suelo seguir tus hilos, pero no comento porque de construcción ni idea, pero me entretiene ver cómo avanza el proyecto.


Bueno esta bien, asi nos desahogamos!! de hecho cuando soltais aqui vuestros comentarios, pues yo lo haria asi... pues yo esto mejor lo hago de esta forma...

Ahora por ejemplo gracias a los comentarios del forero mane_ ahora hago lo de recubrir el binding con fondo y tal, antes de dar el tinte... y la verdad queda super perfect, nivel suhr factory jajaja

asi que aunque penseis que no vuestros comentarios siempre son bien recibidos
