#1281 Hola Dazz, en el Kicad si que salen los módulos para montar las PCB, no los he probado, pero diría que van bien, por que todos los que he utilizado siempre han coincidido.

Y por cierto estaba preparando una PCB para el JCM800 a doble cara para hacer con los de JLPCB. Ya tengo echa, pero falta repasar que todo este Ok, y cambiar algún componente, ya que puse algún condensador de 1uF 400V de plástico y es enorme los tengo que cambiar por 100nF.

Si queréis en una semana lo puedo tener preparado y os paso los gerber. La he echo pensando en que una vez soldado todo en la placa, se pueda collar directamente al chasis, sin falta de cablear. Hay alguna pijada de las mías, como por ejemplo un rele para conmutar entre limpio y crunch, o un selector para variar el conexionado de los filamentos para poder cambiar entre ecc83 y 6NP2 sin tener que tocar nada del circuito, solo un switch y un jumper.

Tambien incorporo alguna de las cosas que se han dicho por aquí, si quereis algun cambio, proponed. Eso si, es imposible hacerla de menos de 100mm de largo, o sea que las 10 placas valdrán mas de dos euros!! je je

Os paso el Schematic para ver si encontráis algún error

txe escribió:

que ves malo en meter 4 trafos halogenos para el push pull?

El push pull con varioa trafos de halogenos lo haces.

Un push pull el compañero lespaulhc creo que hizo pruebas con 2 trafos de halogenos en serie para O.T.

.......
Dazz, ya se podría hacer este directamente, pues te da la opción de con el84 y solo previo.

#1285 Estupendo tío. No había caído en la cuenta de que yo uso Eagle y la versión gratuita tiene una limitación de 80cm cuadrados, osea que me toca pasarme a Kicad o dejar el tema a otros. Si tú ya tienes la del jcm800 lista, pues perfecto.

Yo voy a mirar de hacer la del twin en Kicad. Tendría que haber empezado por ahí según las cosas que he leído.

Yo hice una pcb easyeda y teneis el gerber en este hilo...podeis mirar y comparar con vuestros diseños...
La mia probada y testeada.
Ponerle una el84 es facil....
A la pcb me refiero.
Solo teneis que mirar mis otros gerber de el 84...
Y juntar...pero bueno si ya lo habeis hecho nada.

#1288 Nos falla la coordinación
A lo mejor conviene meter los gerber en el rar de la trilogía en su propia carpeta

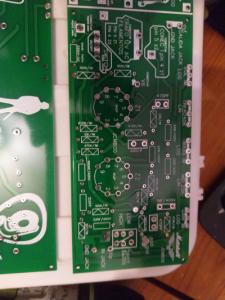

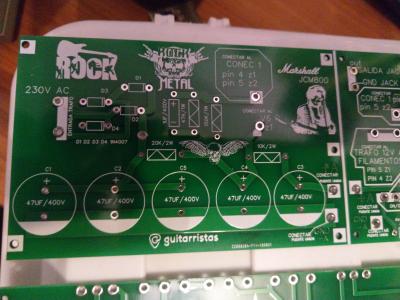

Una imagen aun me quedan 5 pcbs

Ese pcb que hice fue el primero y habia que puentear un diodo y algo mas que es una chorra en el gerber todos mis diseños estan actualizados y arreglados menos un tal akdelay y deep blue delay que no tengo huevos. Arreglar y mira que le di vueltas.
Como decia la pcb del jcm esta va de lujo aparte o la dejas asi o la recortas
De las dos maneras funciona.solo que no lleva etapa...pero tambien tengo una pcb de un ampli a 6w y a 18w
Con dos triodos.y peta bien.

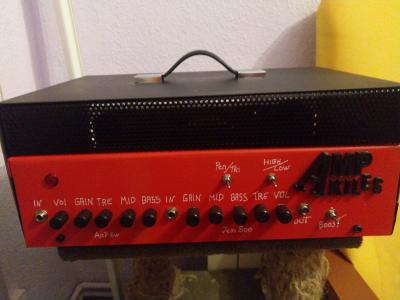

El mesa a tres triodos y el jcm800
Unidos en mismo chasis pero se unen con jack de guitarra y se apaga y se enchega el que quieras o los dos juntos.

Les paúl, tu tienes alguna pcb clase A con una el84 Amp de 5w del j800?

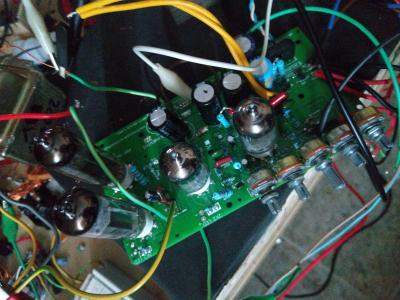

Yo tengo el pre del 800 igual pero con la pcb agrandada y con los nodos para los ánodos del pre y la el 84 y la reja pantalla.

La pcb del mesa la mas cara de todas
Compre 10 y como en el. Diseño me cabia un hueco hice dos booster y un overdrive ibanez clon
Este ultimo no lo probe el booster si y tb va .aun tengo pcbs de sobra.

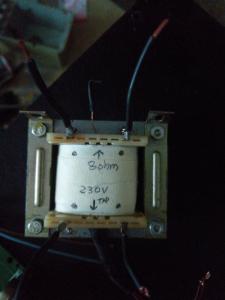

Como veis hago mil pruebas trafos etc hoy hice un trafo salida.

Hago como digo mil pruebas y la cago como todos y reciclo a saco...y si suena bien pues acabado.
