El amp que tengo es dos triodos y el84
Rusas tiene gain vol y tonestack
Y el 18w tiene lo mismo pero con switch distorsión a diodos que suena bien un overdrive suave.
El jcm y etapa a 5w no...

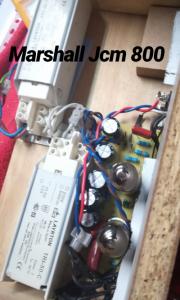

Tengo eso y dos triodos mas.Por separado en el ampli rojo de la foto.
Prefiero canao limpio con etapa y previo jcm a parte.Aunque montado en mismo. Chasis por eso no lo hice asi.
Pero vamos que poner una el84 a jcm no es complicado.
El ampli a 6w fue un reto porque quise que fuera para tres válvulas triodo diferentes ecc 12ax y rusa con un solo movimiento de switch...y como no su modo triodo pentodo.Claro al hacer este me dedique a previos sin etapa.
Y el ampli a 18w simplon pero con un limpio super guai y ese switch a distorsión que le da su rollete..Ojo tambien satura sin distorsión switch
Tiene gain.el colega por wassap hizo una review de sonido con un cono vintage y flipe como suena.si puedo lo envio lo miro
Haber si podeis oirlo el amp 18w con limpio y distorsión switch.
El test audio primero limpio y segundo mp3 distorsión switch a diodos 1n4148 tambien probare de germanio 1 n34
Que ya los solde mañana lo pruebo
Seguramente sonara mas calido

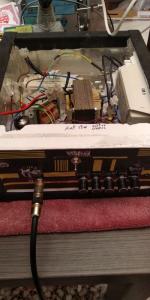

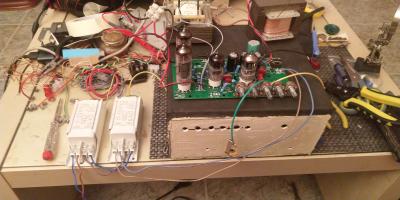

Y el cono del audio es el de abajo de l a imagen.y fotos del ampli... también quitare alogenos y metere dos trfos vintage que tengo de 220 y 24 v 100va...como el 24v no lo uso par filamentos ni nada pues bien.
Suena guay, yo lo que veo difícil es lo de bobinar trafos, tengo muchísimos de 230v a 125v, también tengo otros de 220 0 220/220,este último es un 220 a220 con tap central.
El rollo es que había pensado coger el de 220 a125 y desarmar el secundario de 125 y dejarlo a 6v para usarlo como trafo de salida, además, también poder usar estos mismos como trafos enfrentados 220v a 6v y 6v a 220v para alimentación, me dijo un colega por youtube que para 6v había que dar 24 vueltas al trafo.
Como pruebas tu los trafos secundarios, Le das unas vueltas y lo pruebas?
Que trafo te fue bien para el push pull. Un 230, 0, 230 primario y secundario a 6v va bien?
Acabo de probarlo y no me iva solo ruido probe otras válvulas otra pcb y nada y joder era que en el diseño de la pcb del amp 18w el in jack no lo puentee a masa acabo de actualizar eo gerber en easyeda y claro si lo montas en chasis si que va sin puentear por eso no encontré eo error jajaja
El trafo de ayer funciona perfecto
Es mas lleva hilo 0.25 en primario y como se rompió al quitar espiras para hacer el tap central ...cogi de un ventilador de microondas hilo 0.20 y perfecto...yo mido eo nucleo en mi caso
Es un 3por 2.6....son 7.6cm3 lo cual es 5.5 vueltas o espiras por voltio
48 espiras secundario son 8.7 voltios y 8 ohmnios.y le puse al primario 650 espiras tap y 650...osea 230...tap...0

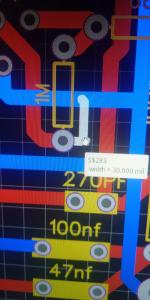

Con 610 ya hubiera ido bien.unas fotos del fallo pcb y eo gerber por si alguno quiere hacerse un ampli push pull con distorsion a diodos .
Acabo de probarlo y no me iva solo ruido probe otras válvulas otra pcb y nada y joder era que en el diseño de la pcb del amp 18w el in jack no lo puentee a masa acabo de actualizar eo gerber en easyeda y claro si lo montas en chasis si que va sin puentear por eso no encontré eo error jajaja
El trafo de ayer funciona perfecto
Es mas lleva hilo 0.25 en primario y como se rompió al quitar espiras para hacer el tap central ...cogi de un ventilador de microondas hilo 0.20 y perfecto...yo mido eo nucleo en mi caso
Es un 3por 2.6....son 7.6cm3 lo cual es 5.5 vueltas o espiras por voltio
48 espiras secundario son 8.7 voltios y 8 ohmnios.y le puse al primario 650 espiras tap y 650...osea 230...tap...0
Con 610 ya hubiera ido bien.unas fotos del fallo pcb y eo gerber por si alguno quiere hacerse un ampli push pull con distorsion a diodos .
Perdona socio que me estoy liando con el tema, te explico:
Mi idea es coger un transformador de 220v primario a 125 0 125v, este transformador que te digo es 220v a 220v pero el secundario lleva tap central que permite obtener entre un lateral y el centro 125v, entonces, mi idea es darle la vuelta, usar el 125v 0 125v como primario para push pull y el otro bobinado de 220v desenliarlo entero y ponerle un hilo de 0.25mm de esos que se usan para cable de redes rijido, se lo pongo con su funda y todo, le calculo las vueltas necesarias para tener un secundario a 6v, lo pruebo con corriente y cuando metiendo 220v entre los extremos del primario obtenga los 6v en el secundario ¿ya lo tengo listo para usarlo con una carga de 8 ohmios? ¿para cargas de 16 ohmios 12v y para cargas de 4 ohmios 3v?
¿es una buena relacion de voltaje para saber si me va a funcionar con una salida de altavoz? no se si me he expicado bien, gracias tio.
Yo si tubiera un trafo 220 y 220 lo que haria si cabe entre las laminas E y I
Es poner hilo de 1mm o 0.80mm y poner 6voltios asi te sirve para alimentar el circuito y los filamentos
No lo gastaria para trafo salida quitando un 220v
Pero si lo quieres hacer para salida...
Quita el 220 mas fino (seran iguales supongo)y agregale cable o hilo magneto de 1mm o mas mejor y antes mide el núcleo para saber las espiras por voltio entonces le haces 9voltios y tendras 8 ohnios...si son por ejemplo 30 espiras...para 4 ohnios pues 15 espiras y para 16 ohn pues 60 espiras.si no sabes lo del núcleo pues enrrolla 6 vueltas o cinco y prueba a la red de casa y haber cuanto mide si te mide un voltio o dos pues ya sabes que enrrollando cinco espiras tienes dos voltios por ejemplo.
