¡JCM800 preamp sin ruido por 15€!

classic50s
#1837 por classic50s el 28/04/2019
#1826
Hola Lespaulhc
Dices que pones todas de 1w excepto las del imput que las pones de 1/4 w
Perdona que sea tan torpe, pero ¿Cómo identifico cuales son las del imput? Es que no tengo ni p. idea. :rolleyes:

Así lo pongo en la lista de componentes y subo una versión mejorada. Gracias
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
classic50s
#1838 por classic50s el 28/04/2019
#1836

Alguien escribió:
TonyGT escribió:
Las 6b2p por ebay son muy baratas, 10 válvulas unos 14 dólares envío incluido.


Ostia, barato es eso. Yo paué 12 € por dos 6n2p. Eso sí también con envío incluído. Se agradecería enlace a ese vendedor.

Otra cosa. Para el faceplate, la chapa de aluminio o de acero?. En Leroy Merlín por ejemplo, o reciclando de por ahí, o pidiéndola por internet?
Para cortarla a medida, con guillotina supongo....

Gracias
Subir
classic50s
#1839 por classic50s el 28/04/2019
dazz escribió:
Te digo lo mismo sobre los interruptores que sobre los potenciómetros. Para todas la partes mecánicas mejor no racanear mucho en mi opinión, que si son cutres se rompen fácilmente. Estos están bien https://www.taydaelectronics.com/mini-toggle-switch-spdt-on-on.html Pero si le pones uno de los grandotes mejor que mejor. Yo prefiero los rocker switches, aunque son un poco más difíciles de instalar: https://www.taydaelectronics.com/electromechanical/switches-key-pad/rocker-switch.html


Compañero dazz, esos interruptores rocket switches tienen una pinta bárbara. No son caros y aunque sean un poco más complicados de instalar, tienen la ventaja de dar luz cuando están activados. El problema es que encuentro el SPST, y también veo varios DPST, pero los que no veo son los DPDT.
Saludos.
Subir
classic50s
#1840 por classic50s el 28/04/2019
Perdón, error, no se cómo eliminar este comentario. Ignorarlo, por favor
Subir
1
Lespaulhc
#1841 por Lespaulhc el 28/04/2019
Haber voy a explicar algo pichas del foro... Las 6n2p baratas son buenas al igual que las 6p14p(pentodo)
Pero hay varias tanto unas como otras y las hay de mayor calidad rusas
Yo compro 6n2p de calidad y 2 valvulas valen como 10 baratas y las 6p14p igual
Yo compro matcheadas y son 6p14p-EV
Estas o - ER y varias ref mas
Por ejemplo la el84 es a 250v y las rusas hasta 500v pero las de una referencia..las simples 6p14p son iguales que las el84.y las rusas simples
Para mi gusto son mejores calidad que las ecc83 y 12ax7...solo que se quitaron del mercado al salir estas últimas porque tienen mas juegos en voltaje filamentos 6.3v o 12v.Respondo a classis 50 el input es la entrada jack de la guitarra y se une al pin 2 del 1er triodo con 68k y 1M.(1/4w).Y COMO HACE TONYGT se solda al jack directamente y se apantalla desde 68k a pin2 del triodo.la de 1M se solda al jack junto 68k y al gnd del mismo jack osea masa.yo les pongo funda termorretactil .
Subir
2
Lespaulhc
#1842 por Lespaulhc el 28/04/2019
Yo pongo angulos de aluminio y las letras con papel adhesivo y toner
Y alguna chapa la compraba en El AKI

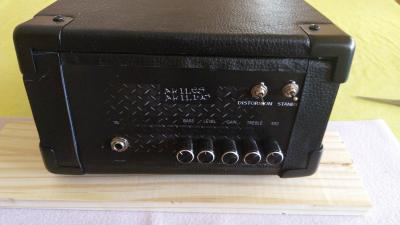

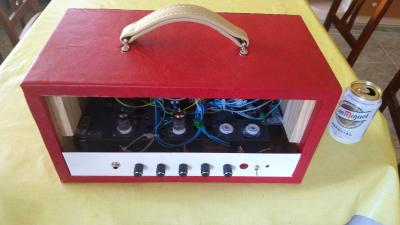

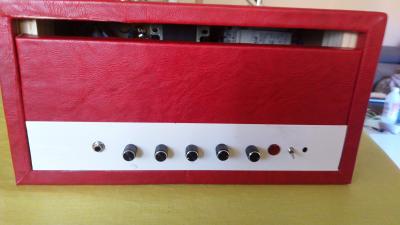

Aki podeis ver una muestra este es un amp18w pero sin pcb con chasis de radio antigua y madera dm(fibra) forrado con polipiel y cola impacto.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#1843 por Lespaulhc el 28/04/2019

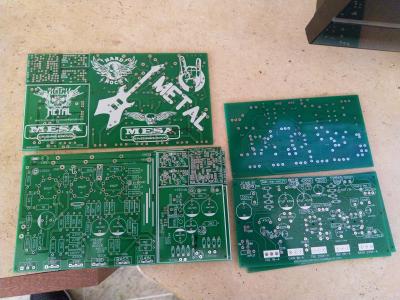

Ah se me olvidaba aun tengo pcbs del mesa dual previo...amp6w...y jcm800
Eso si por privado.En cuanto las acabe todas hare otros proyectos ya mas serios.3 del jcm800...4 del amp 6w...6 mesa dual.
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#1844 por Alejandro Bakich el 28/04/2019
#1836 Entonces lo mejor en mi caso seria montar ese circuito pero con válvulas 12ax7. .ahora voy a mirar en la trilogia...
Subir
dazz
#1845 por dazz el 28/04/2019
classic50s escribió:
tienen la ventaja de dar luz cuando están activados


Cierto!

classic50s escribió:
El problema es que encuentro el SPST, y también veo varios DPST, pero los que no veo son los DPDT.


Pero para el interruptor de encendido del ampli te basta un SPST que yo sepa, no?
Subir
dazz
#1846 por dazz el 28/04/2019
Alejandro Bakich escribió:
lo peor de todo de comprar en ebay desde argentina es la aduana


Alejandro, solo por si no lo sabías, hay este otro foro llamado El Cuartito Diyer frecuentado por muchos argentinos y que por cierto, saben muchísimo de estos temas. En particular el usuario Negrito, que a veces se pasa también por aquí. Tony también es un miembro activo del foro.

Por si te quieres pasar por ahí también,seguro que encuentras un montón de información y ayuda
Subir
Alejandro Bakich
#1847 por Alejandro Bakich el 28/04/2019
#1846 hola dazz! Bueno, gracias! Voy a mirar un poco!
Subir
classic50s
#1848 por classic50s el 28/04/2019
#1841
Gracias Lespaulhc. Aclarado
#1842
Madre mía! Qué pasada de cajas te curras
#1843
Te voy a enviar un privado
Subir
