Es que había interpretado que me recomendabas rockets para todo.
Ahora entiendo que es sólo para el de encendido, y supongo que para el control Hi/Lo pongo uno pequeño, no?

#1849 Ah, ya ni me acordaba del switch ese, es verdad, ese es un DPDT. No acabo de entender porqué lo hicieron así, con dos jacks como el original queda mejor en mi opinión

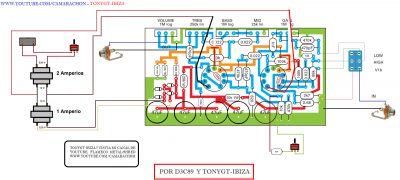

#1836 Tony , este es el circuito con las modificaciones para poner valvulas 12ax7? O sea que seria partir del circuito de las 6n2p, pero alimentar los dos pines 9 con alterna y unir los pines 4 y 5 que van al puente de diodos mediante la resistencia 150 k 1w, y a la masa mediante la resistencia de 47k 1w y el capacitor 1uf 100v ? las uniones de los pines 4 y 5, deberia apantallarlos o con un puente normal queda bien?
gracias.

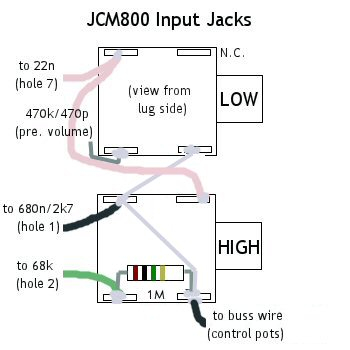

Por cierto, respecto a las entradas High y Low, se pueden poner dos jacks perfectamente así:



La resistencia de 1M ya está en la pcb y no haría falta ponerla en los jacks. Los cables negros van a masa.

fuente: https://mhuss.com/MyJCM/

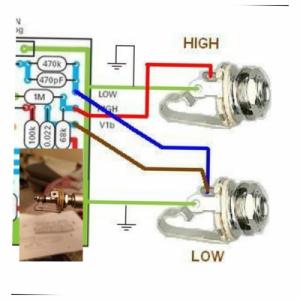

Me ha dado por juntar los esquemas de conexión de los jacks con la pcb de GAK, por si alguien lo prefiere hacer con dos jacks en vez de con uno y un interruptor. Espero no haber cagado ninguna conexión

Con la pcb de la trilogia también se pueden poner 2 jack en hi lo solo que el jack del lo es de 3 pins para anular un cable el jack del hi es mono simple.es el cable amarillo en la imagen de dazz.

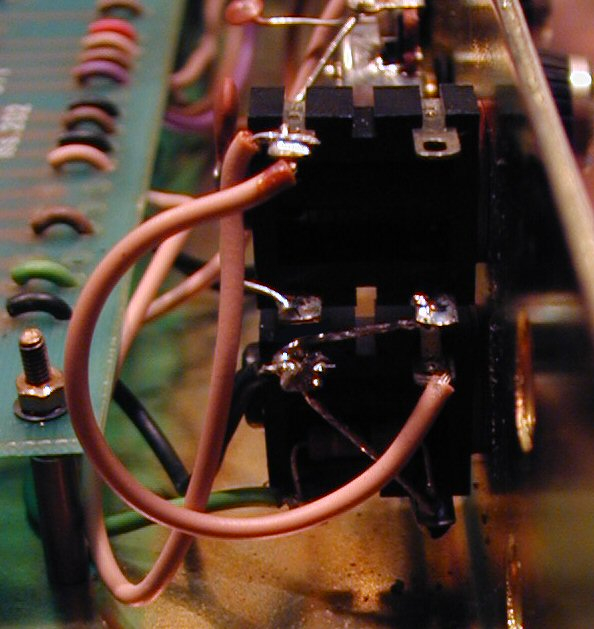

#1854 Estás seguro de que hace falta un jack estereo para el low? Lo digo porque en la web esa de la que saqué la información hay fotos y son los dos jacks mono:



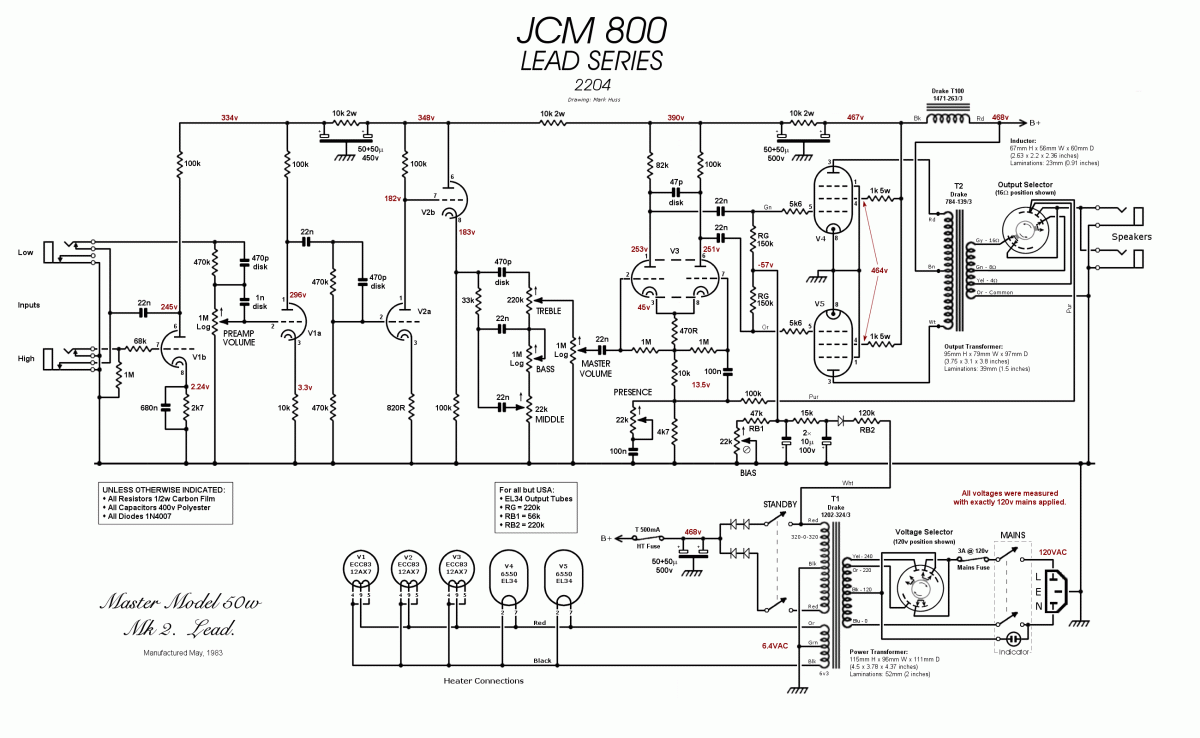

Y en el esquema hay cuatro pins en cada jack:

No es estereo es uno que desactiva el tip al meter el jack de guitarra y activa el tip cuando sacas el jack de guitarra

No es estereo es uno que desactiva el tip al meter el jack de guitarra y activa el tip cuando sacas el jack de guitarra es este esquema pero el jack de la imagen es el de abajo.

#1856 Ah, vale, entonces estamos hablando de lo mismo.

¿Alguien pondria postear el circuito con ec83 o ax74 creo q son? vamos sin usar válvulas rusas raras de 6V. Gracias

#1859 yo quiero hacerlo tambien con las 12ax7 pero ahora entre en duda de cual circuito es más conveniente de los que estan en la trilogia, si el antiguo de gak con las masas recortadas o el que llevaba las 6n2p con la reforma para 12ax7. ..
