¡JCM800 preamp sin ruido por 15€!

Dije que mandaría las fotos del osciló copio para ver si pillaba el fallo

Pero primero pedí un generador de señales y ha tardado un poco en llegarme, ahora las fotos

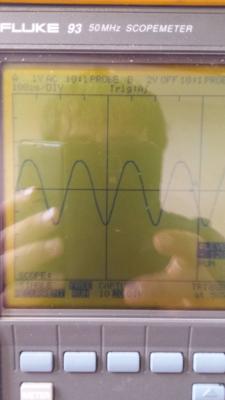

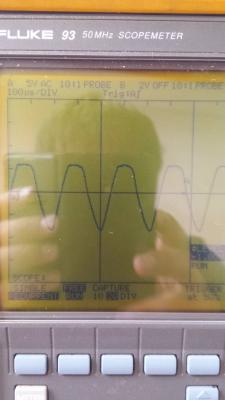

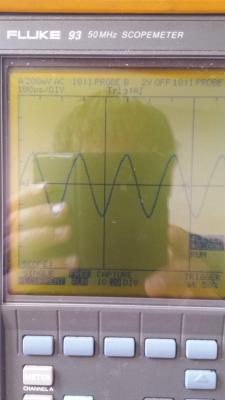

En orden son la señal inyectada, la señal a la entrada de la válvula 1, la señal a la salida de la válvula 1 y la señal a la salida del previo.
El gain y volumen a tope y equipos también.

No se si recordaréis que os comenté que no funcionaba y que no le pillaba el fallo, si veis las fotos parece que esta todo bien.
Y lo esta antes de mirar con el osciloscopio he soldado de nuevo un condensador que estaba feo, y resulta que cuando he visto las fotos he probado con la guitarra y ya funcionaba bien, seria el condensador

#2420
Mucho mejor, dazz.
Je, jeeeeee,
Ni comparación

Suena muy bien, pero tiene demasiado volumen, no he podido leer todo el hilo, pero me parece que ya se ha hablado de esto, alguna forma de reducir la salida, si bajo el volumen todo lo que me pide pierde el tono y si subo hasta que el sonido vuelve a respirar es demasiado.

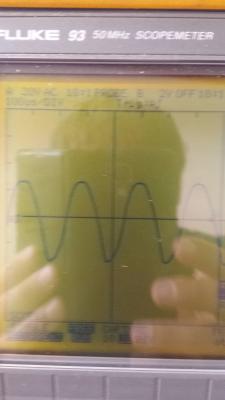

Por cierto os voy a pasar también las fotos del osciló copio de los mismos puntos pero con una señal con más amplitud

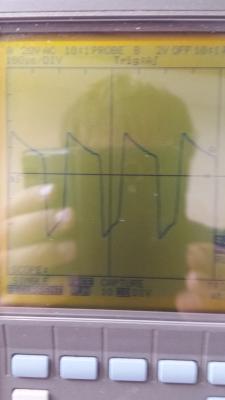

Se ve bastante bien algo que había leído una vez que el previo jcm 800 primero recortaba una parte de la señal, la superior en este caso y luego ya las dos

Chicos, los zócalos novales se podrán hacer de teflon? Han hecho alguno casero ustedes?
Gracias!

Hola chicos, como andan?
Les consulto, para equilibrar los volumenes entre hi lo se pueden poner dos resistencias en serie desde el cable de señal a masa y entre estas dos resistencias habria menos señal en volumen no?
Podria calcularse el valor de las resistencias poniendo primero un potrnciometro, ajustando el volumen hasta que suenen en el mismo nivel, luego sacar el potenciometro, medir con el multimetro que resistencia da para luego calcular el valor de las resistencias a colocar....

No se si estoy bien orientado.....

Sí quereis aun mas gain...Poner una resistencia de 10 K en paralelo con la de 10K, me refiero a la que se pone el condensador de 1uF para que haga de booster. Así bajando a 5 K hay más gain, yo lo probé en el jcm800 jfet, que es otra de tanta mods que tiene el 800. Saludos

#2435 Hola compañero jack! Como vas con tu proyecto?
Yo lo que me gustaría es equilibrar los volumenes de hi lo para poder usar el limpio tambien! En la banda de folklore yo hago los solos con distorsion y cuando termino hago acompañamiento en limpio y si uso el pote de la guitarra no logro sacarle siempre el mismo sonido!
A mi la distorsion que tiene me gusta, yo la voy a dejar así porque cuando subis bien el volumen logra una compresión que los transitorizados no, y ahi es donde se luce el jcm 800!!!!
