¡JCM800 preamp sin ruido por 15€!

Alejandro Bakich
#2773 por Alejandro Bakich el 18/10/2019
No se puede hacer con las pcb perforadas?
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
Alejandro Bakich
#2774 por Alejandro Bakich el 18/10/2019
Chicos, perdon por el off topic, pero les escribo por aca por si hago un hilo aparte y no lo ven:
Esta tecnica la aprendi a hacer hace unos años, es muy sencillo y queda muy bien en maderas o metales y barnizados para proteger las imagenes. Con distintas ideas e imagenes quedaria bien para pedales, cajas, gabinetes y cabezales. Les dejo unas muestras de unos cuadros que me encargaron hace un tiempo y nunca me compraron:
Archivos adjuntos ( para descargar)
Subir
princi
#2775 por princi el 18/10/2019
#2772 Pues si que me parece exagerado, se me ocurren otras opciones para hacerlo,,, aunque nunca he hecho nada punto a punto,,, eh! jejej

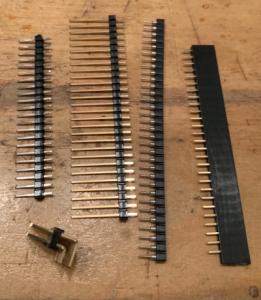

Subo una foto de unos pines que utilizo a menudo,,, me dan mucho juego la verdad, y lo mismo valen para el punto a punto,,,
Archivos adjuntos ( para descargar)
tiras de zocalos.JPG
Subir
princi
#2776 por princi el 18/10/2019
#2774 Pues me resulta muy interesante el tema
Subir
Tonyguitar
#2777 por Tonyguitar el 18/10/2019
muy guapo alejandro, gracias por compartir.

Princi, oye, estos que pusiste:
Los penultimos que pusiste, los zocalos esos para transistores, yo los usaba mucho cuando fabricaba los adaptadores para el j201, ahora ya no, pero antes yo era mucho de fabricar pedales de distorsion, y los mejores pedales son los que llevan los jfet, y como estos ya estan descatalogados, pues hay que tirar de los smd:
https://www.guitarristas.info/foros/hazte-j201-2n5457-autenticos-pata-negra-unos-centimos/291354

Te aseguro que las mejores distorsiones salen de los j201 y los 2n5457.
Subir
princi
#2778 por princi el 18/10/2019
Si, lo vi en su día,,, se que hacías las pcbs para los smd yo los compre y ahi los tengo para hacer,,, jejej

No se me había ocurrido adaptar los smd, y como los normales no había,,, deje varios pedales sin hacer,,, luego descubrí como lo hacías.

Es un tema pendiente ahora mismo jejej
Subir
Tonyguitar
#2779 por Tonyguitar el 18/10/2019
A mi en su dia me trajo loco por que necesitaba los j201 y no los encontraba, en todos los sitios los vendian falsos y te salian unos pedales de mierda, luego el unico que tenia los autenticos era retroamplis y para montar un pedal tenias que dejarte una fortuna de lo carisimos que los vendian.


A mi me vino muy bien aprender hacer los adaptadores esos smd por que hizo que mi habilidad con el soldador mejorase mucho, a parte que si me pongo ahora a poner smd en sus adaptadores los hago super rapido, ya tengo vicio y ademas me resulta muy divertido, cosas raras que tengo.

Ahora con todas las herramientas que me he comprado, gafas de aumento y varias cosas que antes no tenia, seguro que es mas facil.
Subir
princi
#2780 por princi el 18/10/2019
Pues seguro,,, había que tener maña y buen pulso!!! jejej

Yo hice alguno pero no llegue a utilizarlos,,, los tengo guardados por si retomo el tema

Fue una muy buena iniciativa esa adaptación
Subir
Lespaulhc
#2781 por Lespaulhc el 18/10/2019
Yo lo que dice tonygt también hice los j201 en smd y tonygt me dijo el truco para soldarlos y ya solde varios dr booguie smd y de fabula...eso si se me escapo una vez uno de las pinzas y cayo al suelo y hasta mi mujer buscandolo una hora y no aparecia...jajaja.
Subir
Tonyguitar
#2782 por Tonyguitar el 18/10/2019
Jajajaja, Osti, a mi se me cayeron y me paso lo mismo.

Al final estaba uno en el suelo y otro en la mesa y no lo veía, son muy pequeños.

Perece difícil, pero una vez te pones y haces unos cuantos es muy fácil.


Hay un Forero llamado goyo y fue el que me enseño el truco.
Subir
toni.kt88
#2783 por toni.kt88 el 19/10/2019
Los terminales de soldadura punto a punto son caros por que ya no se fabrican y debe quedar poco estok. Los terminales que habéis puesto (pin headers) no van muy bien para esto, ya que son pequeños, no tienes con que colocar lo en el chasis, y si lo calientas demasiado el plástico se funde y deforma. Yo tengo algunas que compre a una tienda de electrónica hace un montón de años y que iban a tirar.
Hay otro método que son las turrets. Hay unas placas perforadas en las que se inserta las torretas, por la parte superior se puede soldar, montas los componentes, y la placa la montas en el chasis, después solo queda hacer las conexiones de válvulas, conectores y potenciómetros.

Un ejemplo: https://external-content.duckduckgo.com/iu/?u=https%3A%2F%2Fbgmb55.files.wordpress.com%2F2012%2F08%2F3942121509_243e098481_z_thumb.jpg&f=1&nofb=1

El material:

https://www.tubeampdoctor.com/en/turret-1pc.?number=TURRET

https://www.tubeampdoctor.com/en/tag-board-257-x-66-7-x-3mm-red-brown?number=K-FBT26B

https://www.tubeampdoctor.com/en/turret-round-slotted-version-50pc-package?number=TURRET-S3.50
Subir
Lespaulhc
#2784 por Lespaulhc el 19/10/2019
Estos montajes se hacian asi porque no existian las pcb a dia de hoy para mi es una jilipollez montar algo asi ahora bien como tema vintage pues vale.y si es por sustitución de componentes pues igual misma chorrada en la pcb sustituyes lo que quieras en1 segundo con un chupon de estaño.Saludos.
Subir
