Lespaulhc
#914 por Lespaulhc el 14/07/2018
No hay ningún video del twin y etapa hay un video de el twin con una pcl86 como etapa a 5w o menos
Pero no llegue a hacer bien la review de sonido.
Tengo otro video con el esquema ruso mas arriba indicando flechas rojas a tony de 2w las resistencias.
Pero el twin suena mejor.
Subir
1
Tonyguitar
#915 por Tonyguitar el 14/07/2018
Lespaul, me referia al previo jcm800 las resistencias que me aconsejabas subir de potencia en watios.
Subir
Lespaulhc
#916 por Lespaulhc el 14/07/2018
Los planos de valvulas son todos iguales busca el esquema jcm 800 previo o ampli da igual y lo veras
O los datasheff de las válvulas.
Subir
Lespaulhc
#917 por Lespaulhc el 14/07/2018
Todo lo naranja de 1w la 20k 2w y 10k zona roja.pin 1.3.8.de cada valvula 2w.la 100k del pin 1 y 6 primera válvula izq 1w minimo.y el 470pf de 1kv azul..los 22 nf minimo 250v el o.68nf igual.la 820R esa 2w.
Y ahora en general el resto a medio vatio.
Pero ninguna a 1/4w.
Te funciona igual pero no te durara mucho...te lo aseguro.
Archivos adjuntos ( para descargar)
Subir
2
Tonyguitar
#918 por Tonyguitar el 15/07/2018
Gracias tio, pues entonces lo voy a dejar ya asi, no me voy a poner a cambiar todas esas resistencias, me sale mas acuenta tirarlo a la basura y hacerlo nuevo.
Yo creo que en el pre jcm800 lo habia que haber hecho en dos placas, una para los condensadores de 47uf y los diodos, yo lo hice una vez y esta libre de siseo y ruidillos.
Subir
1
Tonyguitar
#919 por Tonyguitar el 15/07/2018
Si fuese por consumo solo la de 22k necesita ser de 1w, las demas no se van a quemar pot eso, claro que el tema es el siseo.
Subir
1
Lespaulhc
#920 por Lespaulhc el 15/07/2018
#918 esque normalmente se hace en dos el filtro pi aparte
Subir
1
Lespaulhc
#921 por Lespaulhc el 15/07/2018
Hay una tecnica en chasis de como hacer amplis
Haber si la encuentro y os mando esquema para que veais como se separan y ponen los componentes para evitar ruidos.
Subir
1
Lespaulhc
#922 por Lespaulhc el 15/07/2018
Archivos adjuntos ( para descargar)
Subir
1
Bob
#923 por Bob el 15/07/2018

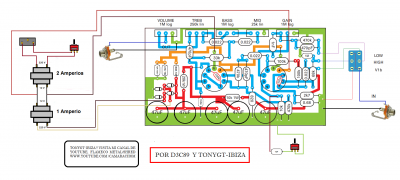

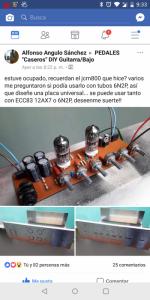

Que os parece este rediseño
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#924 por Lespaulhc el 15/07/2018
A simple vista pues mal lo primero un regulador solo
Y un minúsculo disipador cuando lo suyo son dos en paralelo y un disipador generoso y siempre al final de la placa y los cables muy cerca del pot der etc. Resis pequeña s
Subir
