¡JCM800 preamp sin ruido por 15€!

Bueno lo hago por ocio jejejje.pero si alguien quiere alguna pcb montada con todos los componentes que lo diga.el ampli a 5o 6w ha sido un exito ya monte tres .
Y los dejo tiraos de precio solo cobro los materiales y el envio y un par de horas de montaje aunque son mas
Jajjajaj.el dr booguie mas booster mas delay lo vendo con caja pintada por 120.envio incluido.y la caja ya me cuesta 20 euros sin pintar.Pero como digo me gusta.las pcbs me costaron 50 euros.pero te envian 10.lo que si me llevo horas fue diseñarla y muchos dolores de ojos forzando la vista en el ordenador.

Aparte cadavez aprendo mas en los diseños por ejemplo las pistas ahora son mas gruesas y los zocalos valvulas es super facil de soldar aparte los pads los hago a dos caras y si no quieres no hace falta meter el cable por el orificio ya solda perfecto y si te pasas de largos los pads puedes taladrar donde quieras y soldar aparte me sorprende la resistencia de estas pcbs las puedes doblar que no se petan.y lo que mas me gusta es que a dos caras es el mismo precio.seguire diseñando pedales por supuesto.

Pcb cortada superfacil con cutexx

#1011 Que caña de placas tío. Puedo hacerte un par de preguntas?
Dónde pides las placas? Solo he hecho un pedido una vez a PCBway pero no sé si hay mejores
Usas EasyEDA por lo que vi, haces el ruteado de trazas automático o manual?
y por último, que diablos es ese módulo con tropecientos componentes en la esquina superior izquierda con el operacional?

Hola dazz es un tubescreamer para pagar menos costes aproveche la pcb y hice 2 Booster y el tube...

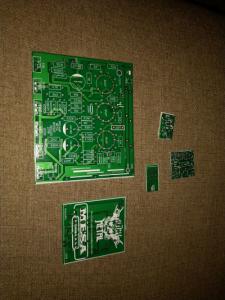

El diseño viene semi perforado con simple cuttex se corta la placa en 5 trozos.si es con easyeda modo manual (modo pcb) a dos caras.(mismo precio) te salen por unos 5 euros 10 pcbs.

Ya funciona el dual rectifier?

Veo q te molan las bc rich, cuando era jovencillo me compré el modelo Warlock made in USA la misma que llevaba más Cavalera el que cantaba en sepultura.

Jajajaja, pusiste dos 7812 en paralelo?? No les pones disipador?

Dos 7806 si le pongo un disipador generoso aun no lo termine pero hoy seguro esta funcionando.Esto es solo una prueba.las resistencias de 1/4 también seran de 2w.No tengo en stock.Pero para ver como funciona ya valen.

Seguimos ese proyecto del mesa dual rectifier, a ver qué tal suena... qué canal emula el rojo?
Muy buena pinta esas placas y esos componentes ¿tienes placas para vender?
Serían 2 placas? la del preamp más puente rectificador?
Se puede alimentar con los trafos que usé para jcm800? 2 de los halogenos 12v 220 v 4A?

Enhorabuena
Lespaulhc

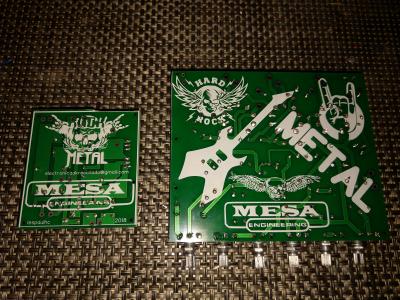

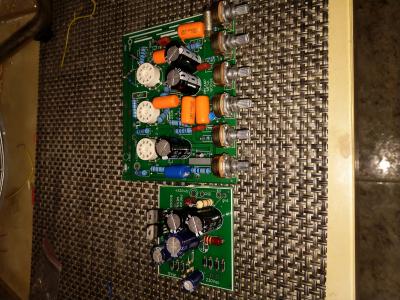

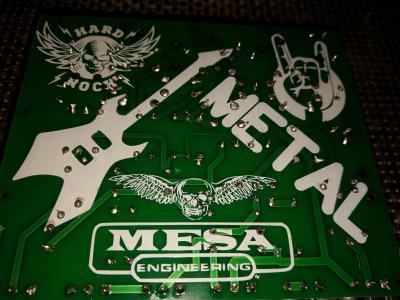

Funciona perfectamente pero tube un fallo diseño de placa que la pcb de filtrado del mesa un condensador 47uf/450v se une el positivo con el negativose corta con cutex un cm y solución ado.aun asi modificare el diseño y creare el archivo de nuevo.si alguien quiere placas ya le hago yo el recorte del cutex.aqui una imagen de la pista a cortar y deo mesa que estoy probando ahora.

Ok gracias, pues esperamos a que modifiques esos retoques,cojonudo tío!!
Ya veo como alimentas el circuito con dos buenos trafos TRS 220v 12v 4A
Y si pones unas muestras a ver cómo satura ese previo pues mejor aún....
Muchas gracias LesPaulc

En la foto no se aprecia bien el fallo fue agrandando las pistas esta noche me conecto al pc y solucionado.

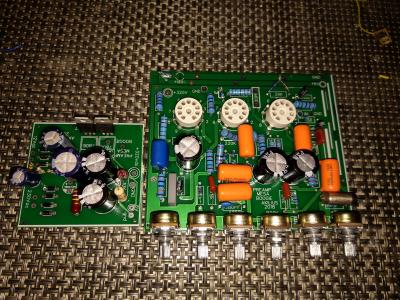

No tenia potes de 1M y puse de 500k el vol el bass y el gain(no noto diferencia ) por otro lado los 3n3 no tenia y puse 2n2 .y las 1k8 puse 1k5.
Suena de p madre cañero pero el tonestack no noto diferencia al mover los pot de presencia agudos y medios
El bass se nota algo.La 10k del filtrado(pcb pequeña)
Puse dos unidas y es de 11.50k de ahi que me va a 250v
En vez de 280v.Luego probare con una de 7k a ver si llego a 300v .y si cambia el sonido.De momento eso es todo.
