A todo Fuzz: El Hilo de los Fuzz

#1056

En el MKII no se que transistores servirán con el kit, lo ideal sería que con un multímetro midieras los voltajes y que te dieran medidas similares a estas:

Con pila que da: -9.67V

Q1 C -9.02 B -0.03 E 0
Q2 C -0.17 B -0.08 E 0
Q3 C -8.44 B -0.17 E -0.11

Estás son las medidas de un original.

En general, en los originales, mas o menos el colector del tercer transistor estaba entre los 7V y los 8.7V (a mayor voltaje mayor gating).

Mucha de la mejor información corre por Internet, al menos en el tema de pedales.

Un, dos, tres, probando...
Si ya aparecen las fotos seguiremos con las fichas aquí y en los overdrive.

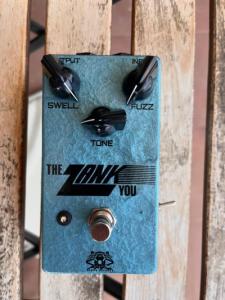

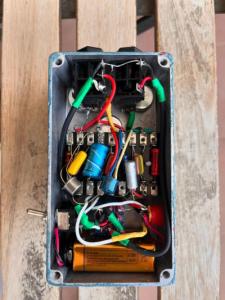

Este es el Zonk del forero @vaista

Vamoooooos, parece que si que funcionan!! Esta tarde seguimos con la historia del Big Muff y creo que el Timmy en overdrives.

Seguimos con las fichas y hoy toca continuar con los Big Muff.

Hoy el...

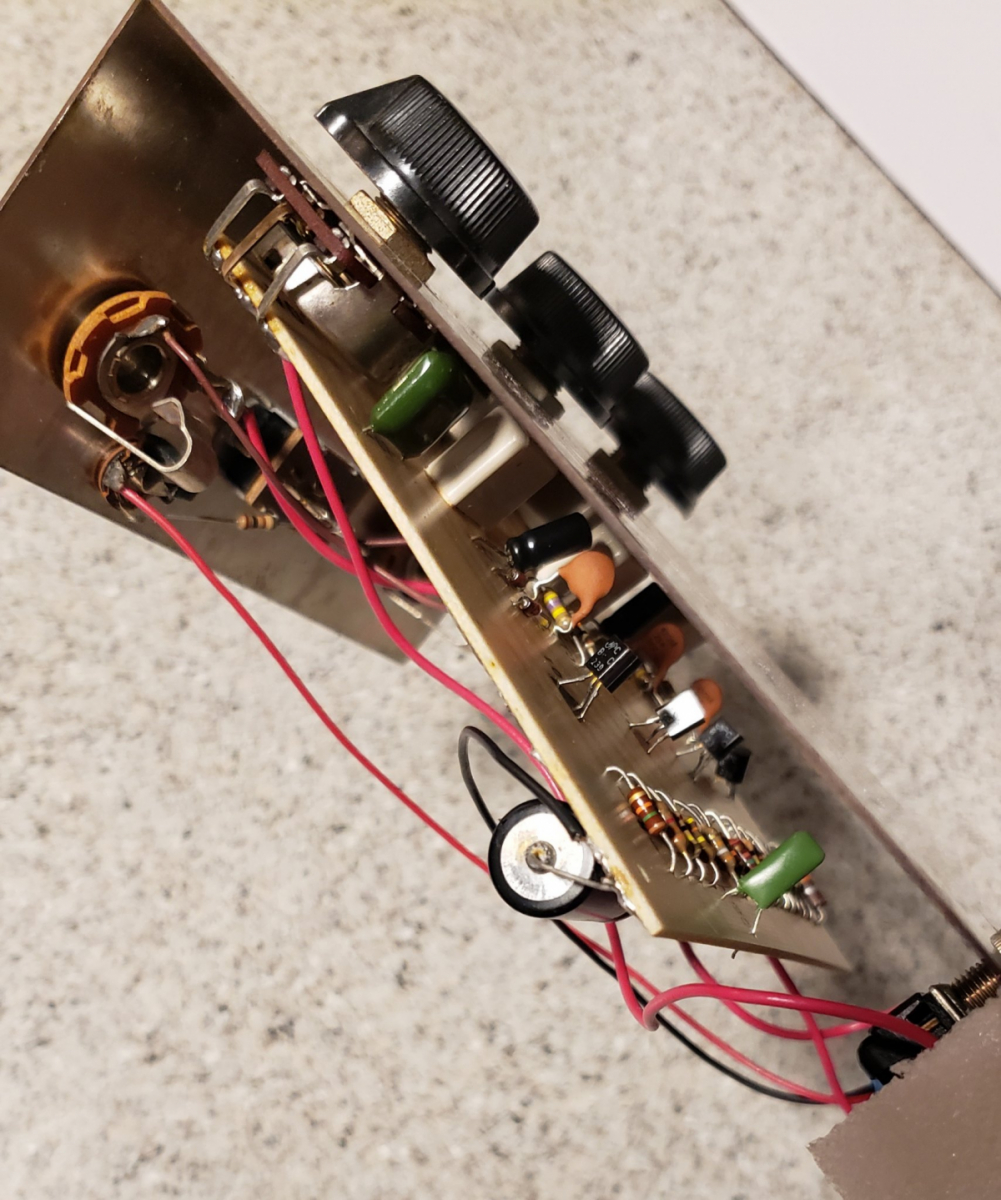

Big Muff V3 o Red & Black



Fabricado durante el '77 y el '78 (aunque se han encontrado algunas versiones con potes marcados del '76 y hasta del '79) tenemos el que estéticamente marca la imagen que todos tenemos en nuestra cabeza del Big Muff.
Básicamente está versión del circuito es una evolución en cuanto a sonido del Ram's Head del '77 pero añadiendo nuevas opciones que modernizarán el pedal. Una de ellas como ya hemos visto es la estética, pero también en el '78 se quitó el switch para desconectar el pedal añadiendo un "Tone Bypass" (sí, como en algunos de la versión de OpAmp que curiosamente se fabricaban al mismo tiempo, con exactamente los mismos gráficos y sin distinción alguna de la V3 o la V6... EHX era así). También está fue la primera versión en añadir toma de corriente con el pedal añadiendo un condensador electrolítico para filtrar los ruidos de la toma (de entre 33uf hasta 470uf)



¿Usuarios famosos de esta versión?

Pues uno de ellos fue Frank Zappa, aunque su Big Muff tenía muy poca ganancia al llevar unas resistencias de 47k en los colectores de cada transistor. O este es el Big Muff favorito de J Mascis de Dinosaur Jr. (La version con tone bypass)



¿Como suena?

#1060 me molan todos, pero el pi v3 el que más jeje.

Hablando de Fuzz... Me tenéis en la portada de guitarristas dándole al fuzz que presenta Estrella Galícia, aunque esta vez solo tocando con él.

#1062
Como os lo habéis gozado cabrones

#1063

😂😂😂 Si Micky dice Fuzz, lo dejo todo 😂😂😂

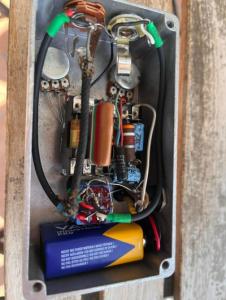

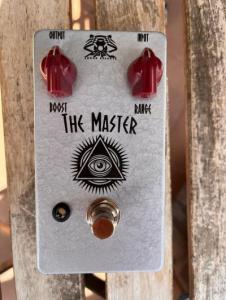

Como aqui somos también amigos de los Treble Boosters... Os pongo unas fotos de uno que acabé ayer.

Es NPN es decir, al usar un Mullard OC140 (equivalente NPN de los OC44) puede conectarse a cualquier fuente de alimentación normal con más pedales (aunque recomiendo seguir usando pila, ya que reduce los ruidos dentro de lo que para mí es uno de los tipos de transistores menos ruidosos que he usado en un Treble Booster, al nivel de los OC45).

Si alguien quiere alguno que avise que aún me quedan de esa serie (OC140/139/138) unos cuantos transistores.

Hoy la ficha va para el...

Op Amp Big Muff

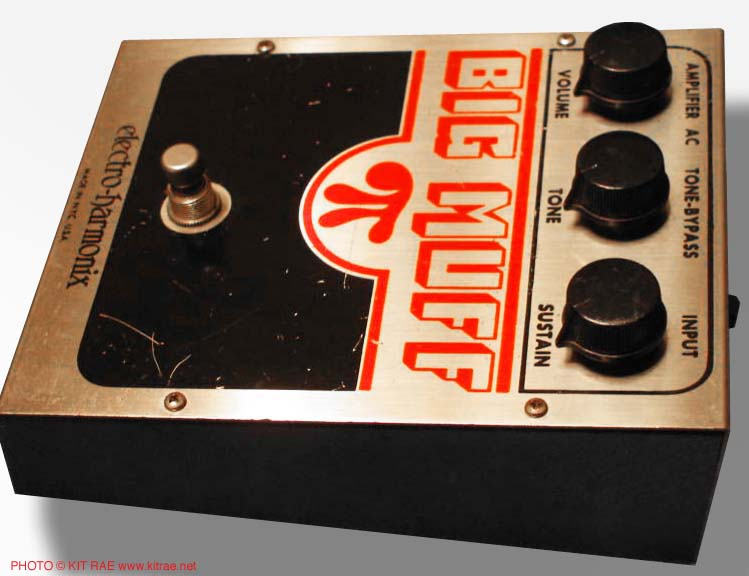

V5 con Tone Bypass del '79

Hoy hablaremos tanto de la versión 4 como de la versión 5 ya que coincidieron en el tiempo (y también con el V3).

¿Como salió esta versión del circuito que tiene una circuitería completamente distinta?

Howard Davis, alrededor del '78 presentó el primer Big Muff con chips en lugar de transistores. Según explica hacia tiempo que esa idea corría por la cabeza de Mike Matthews al querer sacar una versión más económica del circuito.
Howard buscó darle un carácter algo más tipo distorsión que el clásico Big Muff, y aunque según él, en sus planos ya salía el concepto del Tone Bypass, en la versión 4 no llegó a hacerse efectiva esa opción. Pero sí en la versión 5 que se fabricó durante el 78 y hasta el 80-81.

¿Qué diferencias hay entre el clásico Big Muff y el Op Amp?

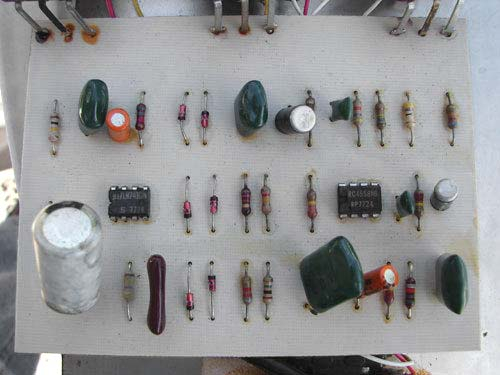

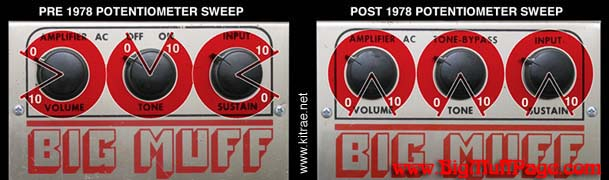

Básicamente es un circuito distinto que usa dos chips para generar el sonido (1 RC4558NB y alguno de los chips variantes del 741), usa potenciómetros de 10K tanto para el control de tono como para el de sustain. Y curiosamente fue la primera vez que los potenciómetros marcaban mínimo y máximo en la misma posición (min. a las 7 y máximo a las 5) ya que antes cada potenciómetro señalaba su inicio y final de recorrido de manera distinta.



En cuanto a EQ el Op Amp tiene un buen scoop de medios aunque en este caso más en la zona de medios graves que otras versiones.



Espera un momento Hèctor, me estás diciendo que en su momento se vendían a la vez y sin diferenciar entre los de chip y los de transistores?

Exacto, en la primera época convivieron durante casi un año la versión 3 (transistores), 4 y 5 (las dos de Op Amp) pero es que la 5 y la 6 (otra vez de transistores, aunque esta con unos colores algo distintos en la carcasa) también convivieron un tiempo, como ya veremos.

¿Hay algún músico que lo haya usado mucho?

Pues Billy Corgan. El sonido de lo más clásico de Smashing Pumpkins está en este pedal.

Dame chicha




y este último de spam y porque Micky se marca un poco de Smashing Pumpkins que suena de lujo

#1066 ole!

ya mismo me los miro!

super gracias Mákina!

#1067

A tí!! Ahora ya en breve llegamos al último Big Muff pre-bancarrota de Electro Harmonix y después tendremos que coger una bufandita y un anorak que nos iremos a la Rusia Post- Commie a coger calorcito con las variantes de por allí.
