Aquí se cuece algo... una acústica "000"

frasco
#157 por frasco el 03/11/2012
Compañero, ese es el método que sigo yo, porque se me hace fácil y lógico, tu puedes adaptarlo a tus circunstancias.

Para pegar el diapason radiado y con trastes uso un taco que es un "negativo" del diapason, con los huecos que se "saltan" los trastes para no machacarlo, pero por otro lado es más facil, primero porque aún el mastil es cuadrado y no se nos rebalarán los gatos, podemos meter dos gatos mas en la boca y hacer en esa zona buen apriete. para salvar la curva mi "negativo de diapason" tiene dos tiras de madera en los extremos de modo que hace apriete en ambos lados para que no queden grietas.

:saludo:
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
Francisco Segundo
#158 por Francisco Segundo el 03/11/2012
No me atrevia a comentar nada mas que Felicitaciones y sigo el hilo con detenimiento. Estoy deleitado con las respuestas tan geniales y sabias de Frasco, asi como con la pulcritud y cariño con el que has trabajado.
Saludos!!!!!
Subir
1
mohicano62
#159 por mohicano62 el 03/11/2012
#157 Y ese método, maestro ,es perfectamente aplicable también a cualquier guitarra de cuerpo solido con el mástil encolado, no es así?
Subir
Marcos Contel
#160 por Marcos Contel el 03/11/2012
Gracias, gracias. Lo que aprendo de vosotros siguiendo estos hilos no tiene precio...

Lo que no acabo de entender es:

frasco escribió:
para salvar la curva mi "negativo de diapason" tiene dos tiras de madera en los extremos de modo que hace apriete en ambos lados para que no queden grietas.
Subir
frasco
#161 por frasco el 03/11/2012
Amigo Marcos, como hacer un taco de madera que tenga el largo del diapasón y además tenga una concavidad con el radio exacto de ese diapasón en concreto es algo muy dificil, lo que hago es usar un taco plano, al cual le pego longitudinalmente unas tiritas de madera en cada extremo para que el taco toque el diapason en tres puntos importates: El centro para un buen encolado y lo que sería la zona de la sexta y la zona de la primera para que cierre bien y no queden grietas en la unión mastil/diapasón.

De esa forma, tengo la seguridad de que el contacto entre el taco y el diapason es continuo y reparte la presion de los gatos de manera uniforme.

:saludo:
Subir
Marcos Contel
#162 por Marcos Contel el 03/11/2012
#161 Vale, ya lo entiendo. Agradecido por la aclaración.
Subir
lugaca
#163 por lugaca el 11/11/2012
Hola de nuevo!
Pues nada, por aquí dejo avances. No muchos, eso si...

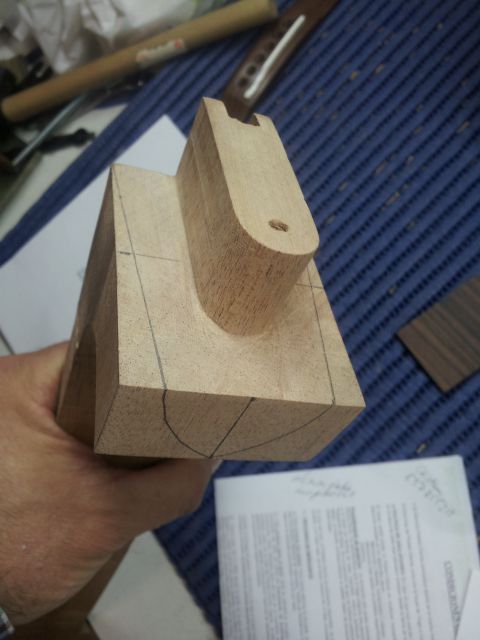

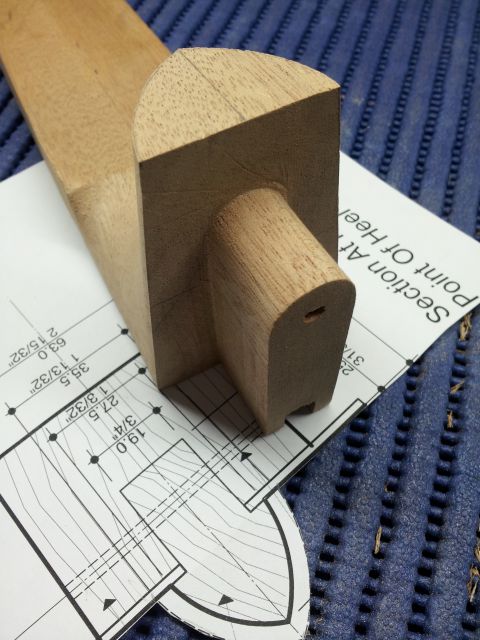

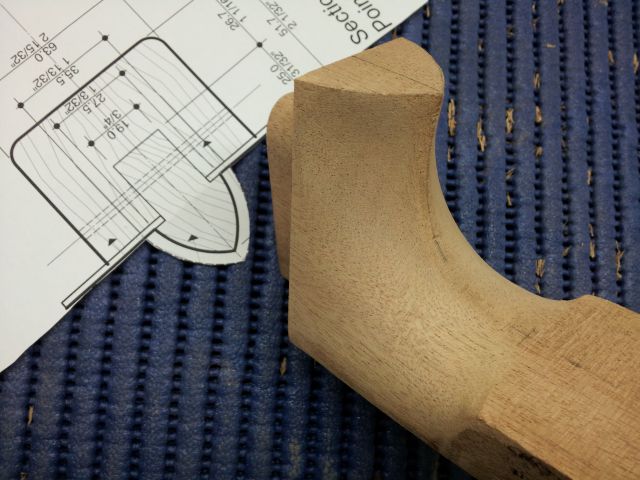

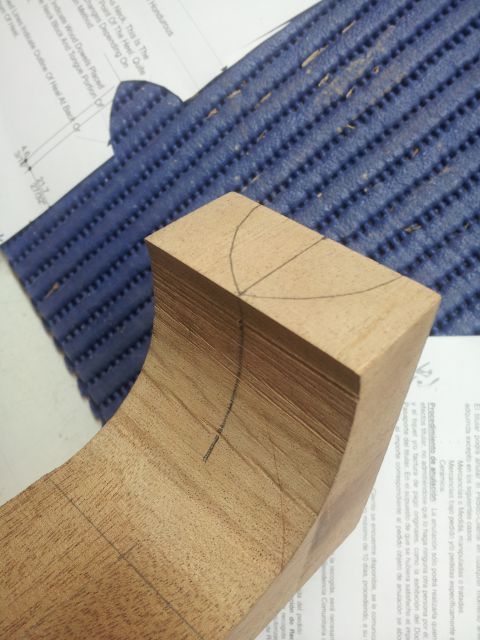

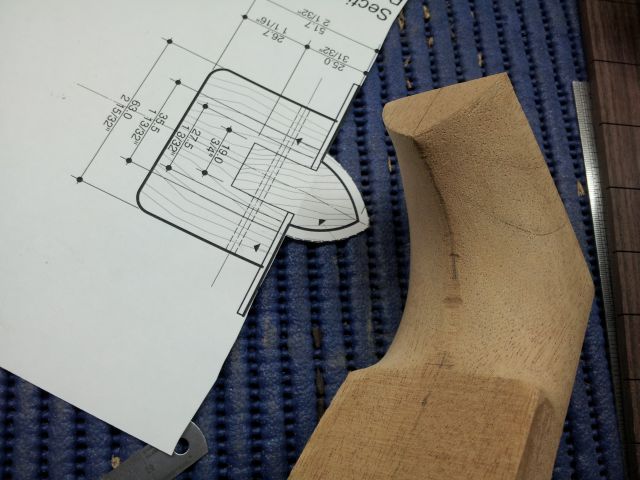

Siguiendo el consejo de Frasco, comencé a tallar el tacón del mástil. Basándome en los detalles del plano, dibujé primero en la madera las formas básicas de este:

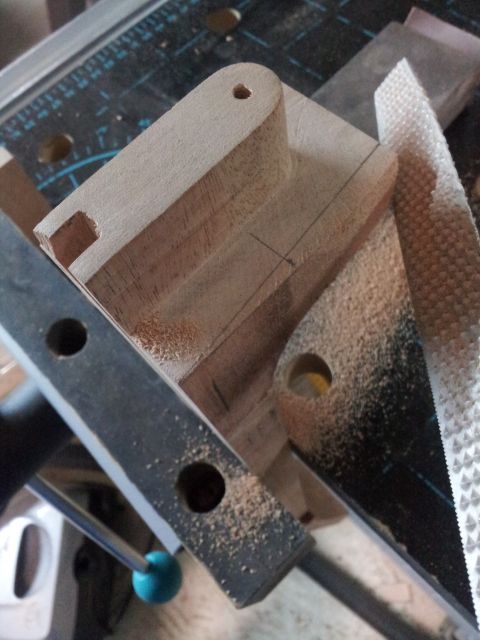

Una vez clara la forma que había de darle, lo que tocaba era darle a la escofina... hacer serrín, vamos...

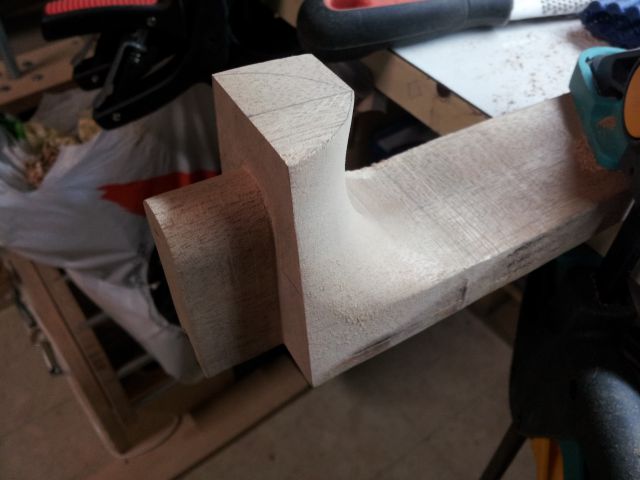

Un lado primero...


Luego el otro...

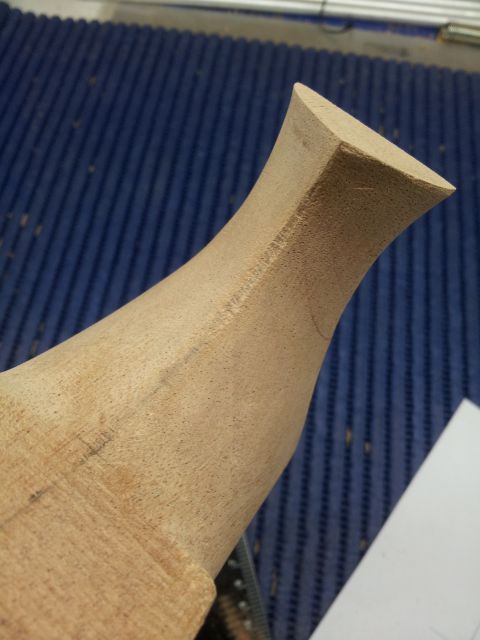

Y así poco a poco, dando con la escofina primero, con la lima luego, y con lija de 220 para alisar algo más, voy tallando...

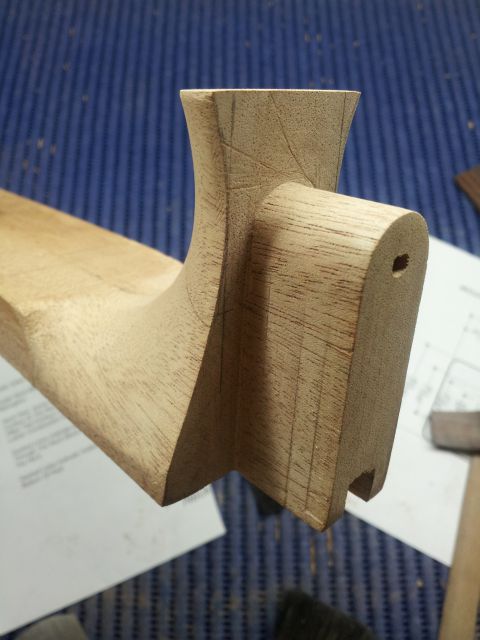

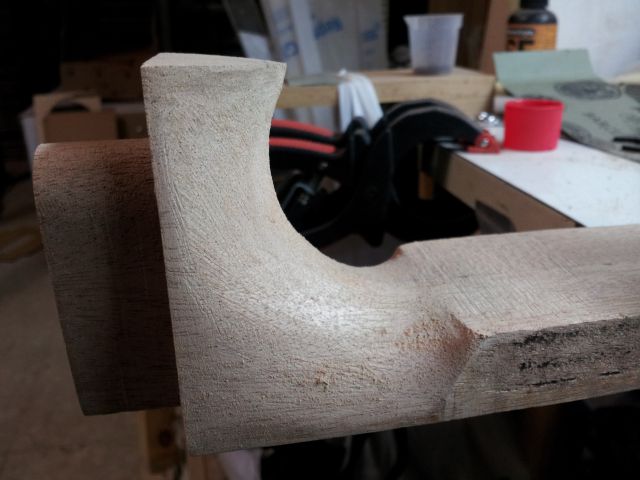

Una vez tallado en recto, toca estrechar la cintura del tacón...

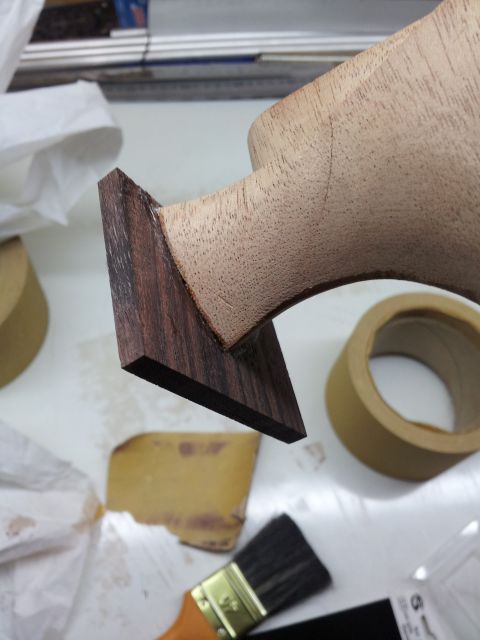

Una vez que está tallado prácticamente con su forma final, añado una pieza de Palorosa en el tacón, que igualará este al fondo de la guitarra. Está sacado del sobrante del diapasón.

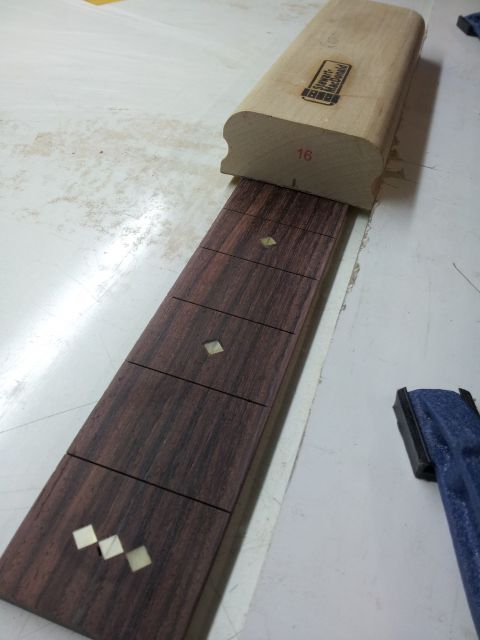

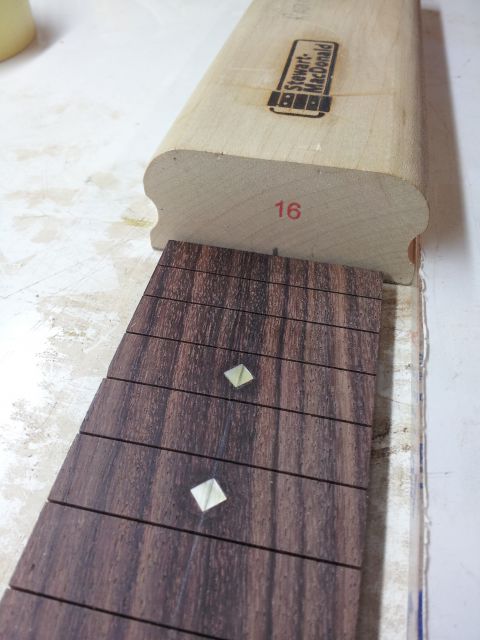

Mientras seca el añadido de palorosa, aprovecho para avanzar con el diapasón. Para evitar en la medida de lo posible descentrarme al dar la curvatura, pegué el diapsón a la mesa, y puse una pieza recta de metacrilato que hiciese tope al taco con el que radio, de forma que mantuviese este siempre a eje con el diapasón:


Y hala... a darle... más serrín...

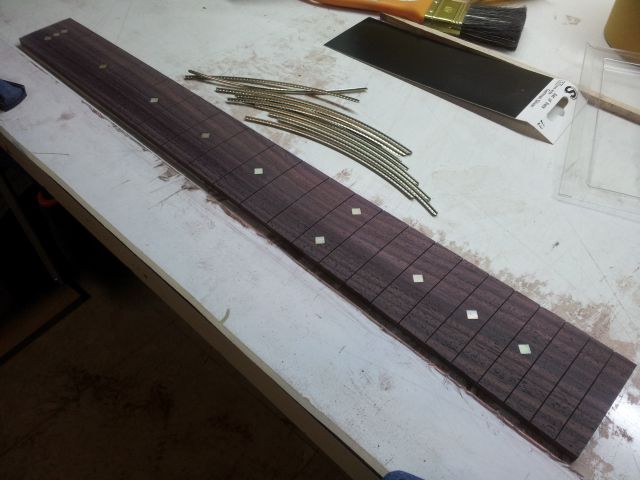

Una vez radiado, estoy listo para ir poniendo los trastes:

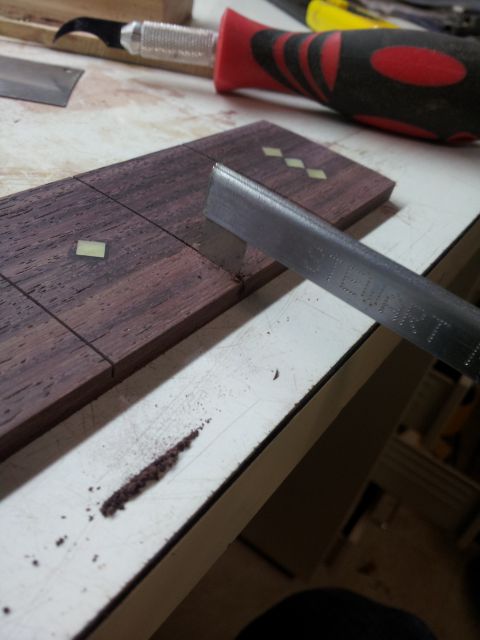

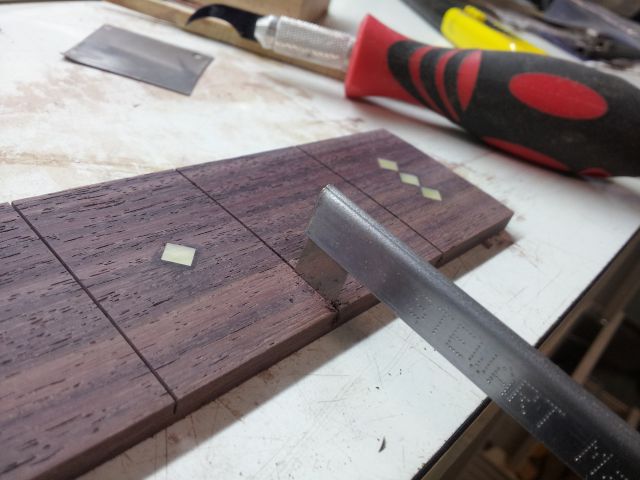

En aquellos es los que es necesario, profundizo la ranura, sobre todo en los extremos:

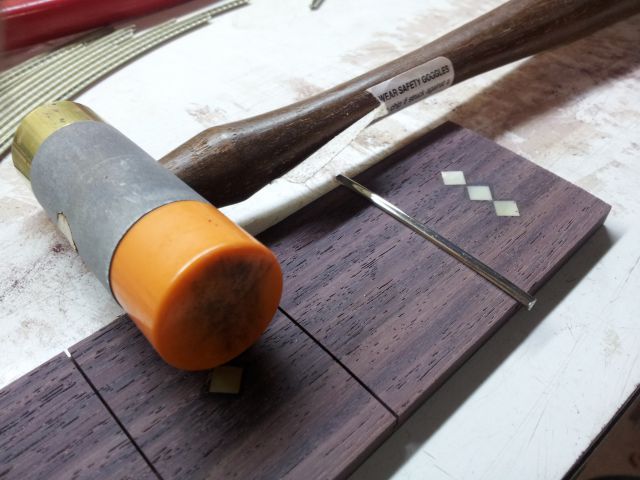

Una vez que me aseguro de que el traste entrará sin problemas, lo coloco. A martillazos, ni cianocrilato, ni epoxi ni leches, a martillazo y punto...
El proceso: con el traste ligeramente más curvado que el radio del diapasón, se matillea suavemente un lado, luego otro, y cuando ambos están fijos, ya se martillea con una pizca de mala leche desde el centro hacia los lados. Y listo...

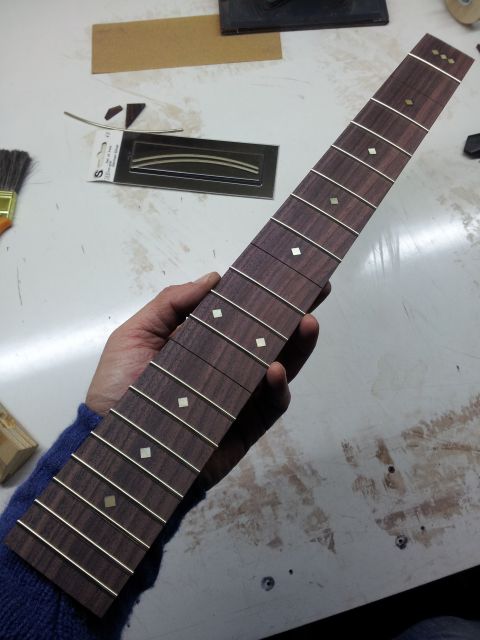

Siguiendo el proceso en todos y cada uno de los trastes, ya tenemos estos en todo el diapasón:


Qué ? que no están todos? ya, ya lo se...!!!
están todos menos el 2º y el 13º, que porqué? Pues porque en esos están los orificios por los que pasarán las puntillas que sujetarán el diapasón en el mástil cuando lo pegue a este. En esas posiciones tendré apoyo de sobra para clavar esos trastes sin problemas aún después de pegado el diapason al mástil y por supuesto el mástil al cuerpo...
Qué? que hay otro traste sin poner??? pues mira, si, resulta que en ese (el 9º, no?) me emocioné al hacer la ranura y es demasiado profunda... así que para no joder el diapasón mejor clavo el traste cuando este esté pegado al cuerpo, y me evito disgustos. Total, en esa posición tambien tendré apoyo de sobra para martillear más tarde, antes de darle forma al mástil por detrás...

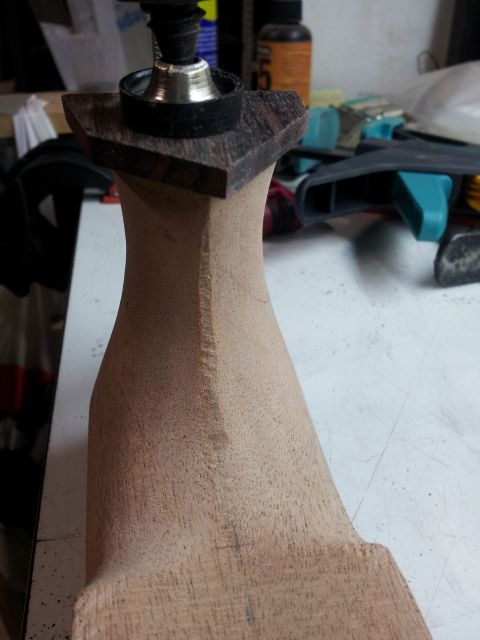

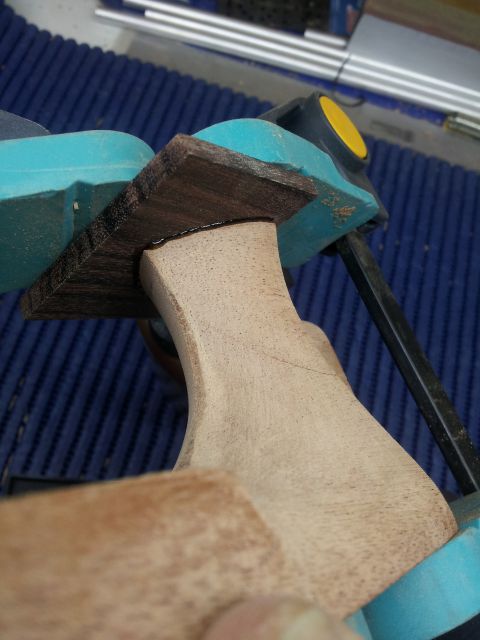

En lo que he ido haciendo todo esto, el añadido de palorosa ya está bien pegado:


Total, que para sacar el sobrante, primero lo he recortado con una sierra, eso si, con un gato puesto, pa'porsi... Después le meteré lija para igualar con el resto del tacón.


Y en ese punto estoy... Ya iré contando como voy avanzando...

Un saludo a todos!

:saludo:
Subir
2
frasco
#164 por frasco el 12/11/2012
cojonudo.

¿a que al poder usar la "mala leche" al poner los trastes ha sido más fácil en esta ocasión que cuando el resonador?

Ahora también podrás lijar las puntas y hacerle el chaflán con mucha mas energía que cuando está pegado al mastil, pues no corres el riesgo de arañar la caja.

:saludo:
Subir
lugaca
#165 por lugaca el 12/11/2012
frasco escribió:
Ahora también podrás lijar las puntas y hacerle el chaflán con mucha mas energía que cuando está pegado al mastil, pues no corres el riesgo de arañar la caja.

Pues no había caido en eso tampoco... así lo haré... lo que no haré es nivelar los trastes, no? porque, hasta que no esté pegado al mástil tampoco voy a saber si está totalmente recto todo el conjunto... Gracias por el detalle, Frasco.

De entrada lo que estoy preparando es el taco para pegar el diapasón con los trastes ya puestos y para esta longitud de escala concreta. Estoy haciendo algo sólido, que me dure, y que tenga huecos para los trastes y para las puntillas con las que fijo habitualmente la posición del diapasón en el mástil.

Ya iré contando...!
Subir
1
martinriestra
#166 por martinriestra el 12/11/2012
:locomotora: :locomotora: :locomotora:

Guau!! Llevo siguiendo desde que iniciaste este proyecto y me he leído y releído los otros que has hecho!! Me encanta el orden, la pulcritud y el perfeccionismo con el que trabajas. También lo clarito que explicas todo y lo detallados que son tus post, se aprende un montón leyéndote.

Entre tu y Frasco, en estas ultimas páginas estáis sacando para un manual sobre como construir guitarras espectaculares! Aquí seguiré para aprender y emocionarme! Enhorabuena y ánimo con ello que va de maravilla
Subir
uveral
#167 por uveral el 12/11/2012
Estaría muy interesante recopilar los post con las fotos en un pdf, o para instructables o algo así.

Te está quedando genial, el cariño que le hechas da sus frutos.

Un saludo.
Subir
adripop
#168 por adripop el 12/11/2012
Llego muy tarde pero me uno!! Gran trabajo y que envidia
