¡JCM800 preamp sin ruido por 15€!

#1440 o el gain va directo a la placa, los otros si van con apantallado y trenzado

Si alimentas te los filamentos en AC y los que van al trafo ala placa que son AC dicen que va bien trenzar los, los del input, out, swich hi/lo a pantallados. El swich de más h
Gain un cable normal.

Si esto es sencillo.
Todo lo que sea tensión trenzado.
Todo lo que sea señal apantallado.
Y no hagas dobles masas que te meten ruido.

Si antes le iba bien, y después de manipular lo le va mal, quiere decir que se le a roto alguna soldadura, puente, cable, o ha montado algo mal. Muchas veces ruidos exagerados, o como dices, incluso sin válvulas, es debido a utilizar una masa como vivo y el vivo como masa.

Los cables de voltaje en continua no creo que haga falta trenzarlos, estoy deacuerdo con toni, es que si antes funcionaba y al manipularlo ha dejado de ir bien, siempre es lo mismo, en el 99% suele ser alguna soldadura o pista de cobre que se ha partido pero no me escucha.

Yo he montado el previo este ya un monton de veces, y me conozco las fallas tipicas de manipularlo y casi siempre son los potenciometros, fijo que es eso, por que sobresalen de la placa y a la que los muevas un poco se tuercen y parten la soldadura en la pista de cobre, yo siempre en los zocalos novales y en los potencimetros echo una buena soldadura larga que pille un buen trozo de pista.

Que coño, si yo siempre estaño la placa entera eso es un seguro de funcionamiento eterno.

He repasado las soldaduras 20 veces y no veo nada, por eso, esta tarde le doy otro vistazo

#1443 dobles masas?

ademas qje es eso, sin antes iba abien es que ahora hay algo que no estaba como antes, eso lo se, pero no lp veo. Luego ser una tonteria y nos reiremos todos, ñero hasta quw lo vea

cuando pasas eso una forma facil de arreglar el problema es coger y estañar toda la placa entera, dar una fina capa de estaño a todas las pistas de cobre, y digo esto por que la mayria de las veces estos problemas vienen por culpa de esto y asi te curas en salud.

Revisa los jack input o out y el conmutador HI, LO, los potenciometros tambien.

la alimentacion, no hay tantas cosas para mirar, es un circuito muy sencillo.

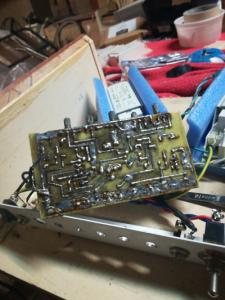

Pista estañanada, a ver que tal

Tienes tension en los trafos?

Como vas a sujetar la placa al mueble?
