¡JCM800 preamp sin ruido por 15€!

Tonyguitar
#1969 por Tonyguitar el 02/05/2019
yo siempre pongo potencimetros lineales, nunca pongo logaritmicos, los compro por lotes de 10 pcs y siempre me hacen el recorrido que yo necesito y no me ha supuesto un problema, y si alguna vez necesito un log lo que hago es ponerle una resistencia en serie, ejemplo: para uno de log de 500k uso uno de 1M con una resistencia entre la pata 1 y la 3 de 1M, bueno, si os interesa el tema en pisotones hay mucha info:
http://www.pisotones.com/Potes/Potes.htm
Subir
1
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
Alejandro Bakich
#1970 por Alejandro Bakich el 02/05/2019

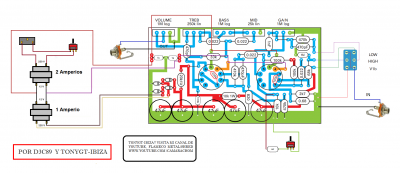

#1969 bueno tony, muchas gracias por la info...para este último esquema que nos mandaste tenemos que usar trafos de 4 amperes preferentemente? Pregunto porque en el esquema dice 2 y 1 amper.
Y las resistencias de 1k que hacen los puentes a masa para los 12v ac, son de 1/4?
Muchas gracias!!!!
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#1971 por Alejandro Bakich el 02/05/2019
#1967 compañero Jack, estos son los tipos de condensadores y voltajes que fui recopilando de preguntar en el foro y leer. Me leí el foro este de punta a punta
Archivos adjuntos ( para descargar)
Subir
Slater
#1972 por Slater el 02/05/2019
#1971 gracias! Estas seguro de esos valores en voltios? Yo por las fotos de los montajes veo algún que otro condenador ceramico y esos tienen poco V pero estare equivocado
Subir
Alejandro Bakich
#1973 por Alejandro Bakich el 02/05/2019
#1972 classic 50 tambien tenia esos valores de voltajes, van a ir sobrados. Yo los unicos que consigo de poliester son esos, como los anote, pero tengo entendido que andan. Por ahi alguien me corrige y cambiamos, pero andar deben andar bien
Subir
classic50s
#1974 por classic50s el 02/05/2019
#1972
#1973
De mis opiniones no os fiéis, que yo soy muy novato en esto. Yo los datos los obtuve del listado de TonyGT.
Lo que sí os puedo asegurar porque lo pregunté y varios foreros me lo confirmaron es que si los ponéis todos de poliéster valen. Y si los ponéis de más tensión también valen. Y la diferencia de precio no es importante.
Digamos que el voltaje que pone sería el mínimo, pero si ponéis más, pues mejor, porque tendrán más margen y duran más porque sufren menos.
Saludos
Subir
Alejandro Bakich
#1975 por Alejandro Bakich el 02/05/2019
#1974 yo también había hecho una lista y lo compare con tu info, coincidimos en que están bien entonces! Hoy vi en mercado libre estos trafos, voy a comprar algunos, son usados de 50w 4 amperes, están re baratos!
https://articulo.mercadolibre.com.ar/MLA-724146756-fuente-transformador-mecanico-philips-aleman-12v-lote-_JM
Subir
classic50s
#1976 por classic50s el 02/05/2019
Esos son perfectos
Subir
1
Alejandro Bakich
#1977 por Alejandro Bakich el 02/05/2019
#1976 tiene 20 para vender, se me caen las babas, pero todavia no se si me va a salir el pre del 800 Jaja
Subir
toni.kt88
#1978 por toni.kt88 el 02/05/2019
#1977
Seguro que si, si te pones te saldrá, es mas fácil de lo que parece.
Subir
1
Lespaulhc
#1979 por Lespaulhc el 02/05/2019
Para todos y novatos (que somos todos) Muy importante acordaros de cada pcb que hagais o diseños mios o de trilogia etc....Poner la resistencia de descarga...yo en mi mesa previo a 3 valvulas hay una de 2M2...que podeis poner 220k...pero en mis otros previos no aparecen en mi amp 6w si esta marcada...Recordar que no veas el calambrazo(ami ya me dio tocando un switch por confiado sin atornillar en el chasis.Y estube 3 dias que si me metia el dedo en el ojete se me encendia la nariz.XD.
Subir
Alejandro Bakich
#1980 por Alejandro Bakich el 02/05/2019
#1979 jaja bueno lo voy a hacer.
Subir
