¡JCM800 preamp sin ruido por 15€!

#2964 Y además con Kicad puedes hacer esto, que mola mazo. Modelos en 3D de tus montajes. Y no solo mola, es super útil para saber si las cosas que quieres meter van a caber y en general como va a quedar el producto final.

Que guapo está eso tio

Que buen programa!

#2967 Confiesa, Alejandro. Cuando has buscado en google que mierdas es eso de "mola mazo" que he puesto, te has encontrado esto y has perdido la fe en la humanidad

😂😂👌
Muchas gracias, dazz.

#2968 jaja nooo, ya me he acostubrado a como hablan y las interpreto bien! Jaja el dicho de ustedes que me da gracia es que cuando quieren decir "se va a quemar una valvula" dicen va a tomar por c..*****" jaja nosotros aca decimos "se va a quemar a la mier..***"
Lejos de haber un jcm800 en el tema de camilo sesto jaja yo siempre digo, hay musicas en donde toquen con una guitarra de la peor que exista y un ampli acorde a eso(a lo peor) , ni se va a notar la diferencia porque igual no se escucha que hubiese una guitarra¡! Jaja he visto tocar cumbia colombiana con jcm800 jaja

Chicos, dos dudas:
La pata 9 de una 6n2P siempre a tierra? Sí, verdad?
Y otra cosa. Si se pone una 12AX7, alimentamos entre patas 4y 5 a 12v, y no hay que referenciar a nada.

Pero si ponemos una 6n2P, además de bajar la tensión o 6v entre patas 4 y 5, además tenemos que sumarle 50v de contínua.

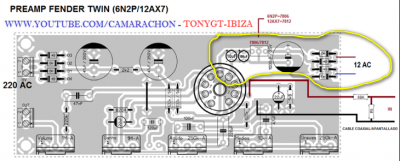

Me surgió la duda porque entre la documentación que dejo Tony sobre la trilogía de amplificadores, en el esquema del twin reverb que pongo abajo, dice que hay que poner un regulador 7806 si la válvula es 6n2P, o un 7812 si ponemos una 12AX7, cosa lógica. Pero, si sólo hacemos eso, y no reverenciamos a 50v (como hacíamos en el JCM) no se rompe la válvula por exceso de tensión entre cátodo y filamento, por el tema del caldeo en espiral que comentó Tony en su momento. Entonces a ese esquema habria que añadir una pista más para llevar los 50 v hasta "la pata de masa del regulador". Creo....

Lo digo porque no aparece en el esquema.

Y deduzco que alimentando a 6v pero de alterna, podríamos evitarnos el regulador, los diodos y los condensadores de toda la zona remarcada. Aunque no sé si introduce más ruido al circuito. En el JCM metíamos directamente 12v de alterna.

#2965 interesaría una placa de esas

Con 6n2p no pongas nunca la pata 9 a masa.
Si lo haces con alterna, te evitas todo eso. Hace más ruido pero es muy poco...

Y si lo haces con 12AX7, te evitas el elevador de tensión.
Estaría bien meterle una 12AY7.

#2974 en el jcm800 referenciando a masa los filamentos xon 2 resistencias de 1k y alimentando con 12 ac las 12ax7 no hace nada de ruido, puedo hacer fe de eso, lo uso para ensayar en la banda con volumen fuerte y hace mucho menos hum que el equipo kustom de mi compañero. Y para el fender que tiene menos distorsion deberia funcionar muy bien! Te evitas esos 78xx . Yo estoy x hacer el mesa y ya edite el layout con la alimentación en alterna a 12 y las referencias de 1k en la placa!

Jesús Arias.
Lo que buscamos en este hilo más que conseguir una placa, es tener la información y el conocimiento para fabricárnosla nosotros mismos, que es lo guapo y lo barato del asunto.
No es difícil, puedes intentarlo. A mí me salió el JCM800 y nunca había hecho nada de esto.
Saludos
