rockero02 escribió:

El Paisley no es más que un Tube Screamer con algunos componentes diferentes

Nunca lo he abierto, asi que no pongo en duda lo que dices. Pero no suena a tubescreamer. Lo que sea que le han hecho, le cambia el carácter. Y se puede ajustar de forma que recuerde un tanto, ese sonido a lo Robben Ford con los medios-bajos muy presentes y concentrados. Es mucho más articulado,claro y definido que un TS y menos nasal y medioso. Mucho más flexible. Ni mejor ni peor. Otro animal diferente. Y se lleva bien con otros overdrives incluidos los tubescreamers. Los dos mini switches que incluye el que tengo, ayudan a configurar el sonido.

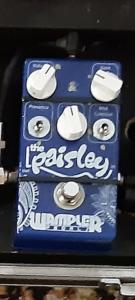

El número de serie del mío es muy bajo, En principio corresponde a un MK-I

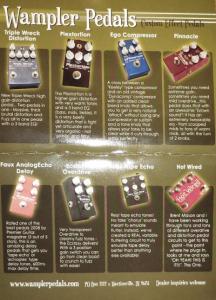

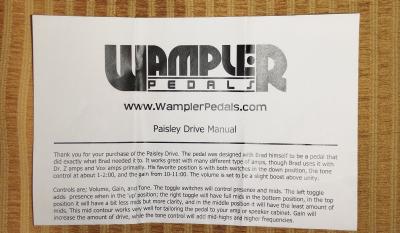

Algunos de los chuches de la caja. El pedal está en el local.

#409

Rápidamente, te menciono algunos cambios que presenta el Paisley respecto al tube screamer.

1. El Paisley tiene un filtro pasa bajas a la entrada del circuito constituido por una resistencia de 100 Ohms y un capacitor de 100 pF, lo que le da una frecuencia de corte de 15.91 MHz, ridículamente alto, ya que el humano solo es capaz de percibir hasta 20 kHz.

2. El Paisley tiene un capacitor de entrada de 22 nF, creo en el Tube es de 27 nF. Mientras más grande este valor, más bajos habrá, pero no debería haber tanto diferencia entre ambos capacitores.

3. La resistencia que limita la ganancia mínima en el Paisley es de 10k, mientras que en el Tube es de 51k, lo que le da un rango más de limpios al Paisley.

4. El Paisley en lugar de tener un filtro pasa altas en la entrada inversora del primer op amp tiene un filtro pasa bajas.

5. El Paisley en la salida del primer op amp tiene un filtro pasa bajas de segundo orden, mientras que en el Tube es de primer orden.

6. En el Paisley los buffers de entrada y salida están hechos con transistores JFET, en lugar de los BJT.

En conjunto todo esto hace que respondan de manera distinta, pero en esencia son el mismo pedal, un clon modificado más del clásico de clásicos.

#410

Gracias por la información.Nunca está de más saber estas cosas. Seguro que no soy el único al que le resultan útiles. 👍👍👍

Bueno, hoy me dio por colgar algunas fotos.

Comencemos con nostalgia...

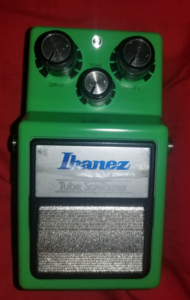

Este es un Tube Screamer TS9 que ya no tengo, nada especial, es una re-edición creo del 2012, lo curioso es que traía el JRC 4558 D, quizá uno de los modernos NJM, aún así, recuerdo que este pedal sonaba increíble, me encantaba como sonaba, pero por cuestiones de necesidad lo vendí en algún punto.

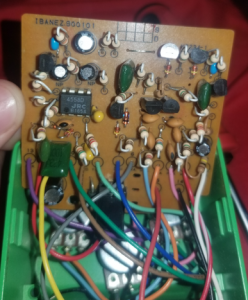

Foto de las tripas y del integrado.



Aquí la bestia que no sale de mi pedalboard, y es que además de que me encanta como suena, me vale para todo, la foto ya es vieja, de la misma epoca en que tenía el TS9, será unos 5 o 6 años de eso.

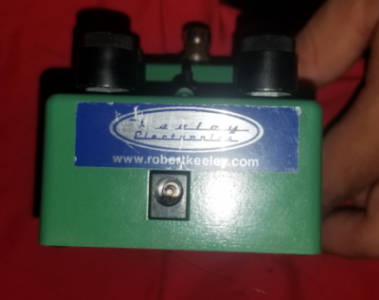

Hay muchos pedales que se promocionan como: "este tiene la Keeley mod", pero en realidad muchas veces está hecha por quien sabe quien, a saber si hizo un buen trabajo o si en realidad se trata de la Keeley mod u otra cosa, aquí una foto con la pegatina que ponía Keeley a los pedales que modificaba. Dentro también tiene un acetato que data del 2006, no está firmado por Keeley, sospecho la mod fue hecha por alguien de su equipo.

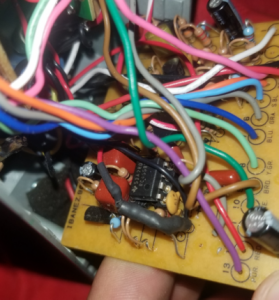

Y aquí una foto de las tripas, cuando lo compré tenía el RC4558P, que, como ya lo mencioné, no era nada destacable y después de probar varios integrados me quedé con el BA4558, que es el que lleva hasta la fecha.

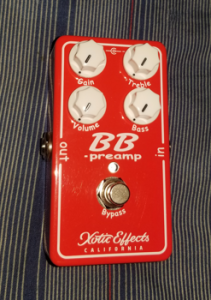

Aquí otros de mis favoritos, el BB Preamp, se trata de la versión V1.5. Aunque me encanta, no lo lleva en mi board, lo tengo en casa, en parte como colección, y como parte de mi mini estudio. Lo compré en Abril del 2021.

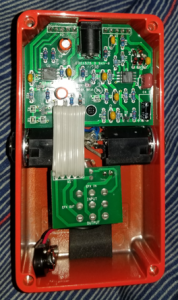

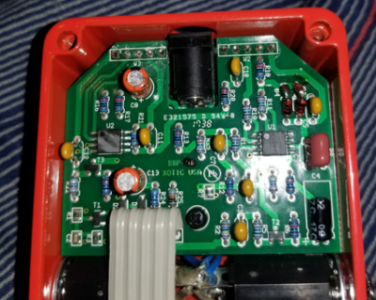

Foto de las tripas.



Close up.

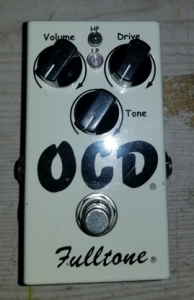

Aquí uno que se está haciendo de mis favoritos, el Fulltone OCD, versión V1.4, aun sin tornillos. La foto es después de un mantenimiento/limpieza, porque vaya que estaba hecho mierda. Data del 2010.

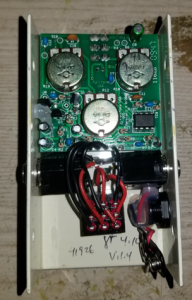

Y foto de las tripas.

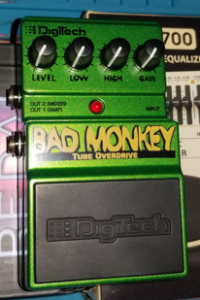

También les dejo foto del polémico DigiTech Bad Monkey. Lo compré como en marzo de este año y la verdad lo he usado muy poco, no suena mal, pero vaya, tampoco es que sea algo del otro mundo, me gustan mucho más los pedales de arriba.



Tengo más pedales de overdrive, no los tengo tan a la mano para sacarles alguna foto, además, creo que no son tan destacables como los pedales de arriba. Tengo mi Tim DIY que es otro de mis pedales favoritos, un Caline Pure Sky, Joyo Ultimate Drive, y algunos otros que no entran en toda regla como Overdrives, un Joyo Us Dream y un BOSS DS-1 que fue de los primeros que estuvo en mi pedalboard usado a manera de overdrive.

#412

Muy buen material y fotos. Mola mil!!

A ver si luego tengo tiempo y subimos nueva ficha.

Mañana os pongo fotos de los tres pedales fabricandos entre el 84 y el 87 (después se dejó de fabricar al línea de efectos) que vendía Tokai. Un overdride, una distorsión y una super-distorsión. Dudo mucho que los fabricaran ellos , lo más posible esque se encargaran a un tercero. Separecen a los Boss pero la placa de conexiones es doble. Son duros y suenan realmente bien.

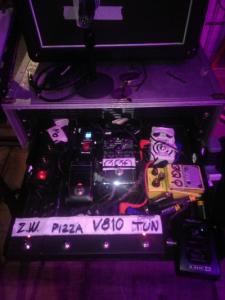

La bandeja de mi rack ahora mismo, comenzamos en 15 minutos .

El conocido BB-Preamp, fue lanzado por Xotic en el 2002. En Abril del 2007 lanzaron la version mkII cuya primera unidad tenía como número de serie 3643. El pedal pasó a ser algo más crunchy, transparente y un poco menos comprimido.

Un poco de información al respecto :
https://aionfx.com/news/tracing-journal-xotic-bb-preamp-five-variants/

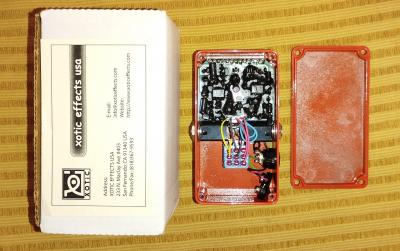

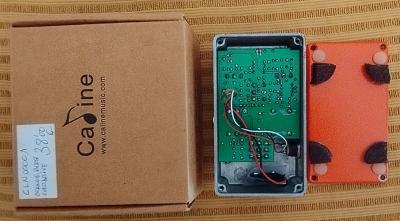

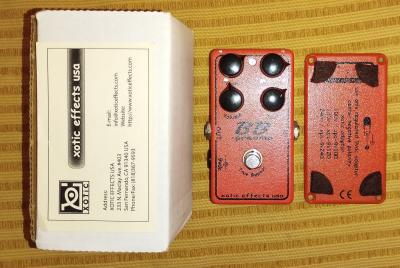

Las fotos adjuntadas corresponden respectivamente a un BB-Preamp mkI de más o menos mediados de 2005 aunque no puedo precisarlo más y a uno de sus clones más conocidos, Caline CP-18.

#416

Siempre he tenido la curiosidad de probar un BB Preamp V1, tengo entendido que entre el V1 y el V1.5 las diferencias son mínimas. El V1 tiene un par de diodos 1N4148 en anti-paralelo, mientras que el V1.5 tiene dos pares de diodos, lo que en consecuencia produce un sonido ligeramente más comprimido, con un poco más de volumen y ganancia.

También tuve el Caline CP-18 un pedal excelente por el precio! El mío era algo diferente, recuerdo que la PCB era color rojo, y creo que el mío el diseño también tenía la etiqueta de "Overdrive". Siempre he dicho que el CP-18 junto con el CP-12 (Pure Sky) son probablemente los mejores pedales de overdrive por el precio (30 pavos).

#417

Soy de los que intentan probar todo lo que puedo. Y muy probablemente , algún 1.5 haya pasado por mis manos. Pero en aquella época, no estaba tan al tanto de las peculiaridades constructivas de cada uno. En este momento, no tengo un criterio propio como para hablar de las diferencias entre uno y otro. Si puedo hablar del Andy Timmons que vino a continuación y es cierto que las diferencias que publicitaba la marca, se cumplían.

Creo que respecto al BB-Preamp, el comentario más repetido que provoca más controversia, es la compresión que genera. Nadie pone en duda las virtudes del pedal. Pero la razón más oída respecto a los que deshacen de el, es porque dicha característica les parece excesiva. Cuestión de gustos. Nunca me molestó. Lo llevé durante años en una pedalera junto al RC. Este último sigue ahí mientras que el BB fue sustituido por un Carl Martin Plexitone que a su vez fue reemplazado por un Lagrange. No fue porque me parecieran mejores que el BB (un animal diferente) sino porque se acercaban más al sonido plexi si los haces correr sobre un canal límpio. Era lo que buscaba: ese rollo sin cargar con un ampli de ese tipo y tener que estrujarlo a volumenes irracionales para tener ese tipo de sonido.

Totalmente de acuerdo respecto al comentario del Orange Burst y el Pure Sky.👍 Su sonido y calidad respecto a su coste, los convierte en verdaderos chollos.

#418

Lo que entiendo es que el V1.5 es más moderno, no estoy seguro en que año comenzaron a sacarlos, pero se diferencia rápidamente por las perillas y los gráficos que son color blanco a diferencia del V1 que son de color negro.

El Andy Timmons, lo que entiendo y que mencionan en el enlace que compartiste (lo he leído varias veces) es que como no a todos les agradaba el V1.5 (sonido más comprimido) decidieron sacar el Andy Timmons el cual es el V1 (solo un par de diodos) con la estética del V1.5

De hecho las placas son exactamente las mismas, y en el V1.5 ponen los diodos a manera de "casa de campaña" para colocar dos diodos en una PCB que está diseñada para un solo diodo.

El modelo comp que surgió hace unos años, la idea era tener el V1 y el V1.5 en la misma caja. Con el switch en una posición tenías un par de diodos (V1) y en la otra opción activavas el otro par de diodos (V1.5).

Edit:

De hecho, si miras las fotos que subí arriba de mi BB Preamp, verás que en la PCB tiene el "AT" oculto con un marcador jajajaja.

Viendo que por fin han regresado las fotos, está tarde caerá alguna ficha nueva y vamos a reactivar el post.
