A todo Fuzz: El Hilo de los Fuzz

oihu escribió:

Y en cuanto a sonido, ¿Hay muchas diferencias entre el RI y el original?

Teóricamente solo hay la resistencia que recorta volumen R34 en la PCB y que los cables del Tone Boost están dos de ellos conectados al revés. A parte de cambiar los transistores y los diodos por otros más actuales.
En principio la mayor diferencia es el volumen. Según el gain de los transistores puede hacer que suene más pasado de agudos y más "roto", pero por lo escuchado la principal diferencia es el tema del volumen.

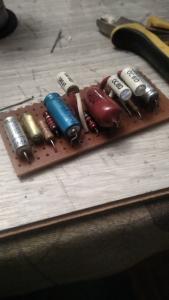

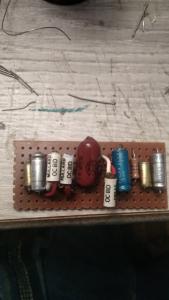

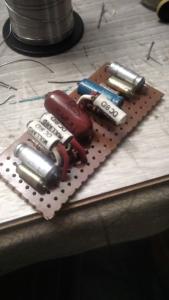

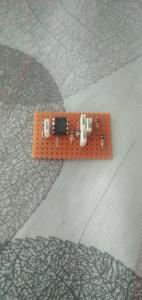

Para que veáis los fuzzes en los que estoy trabajando (y aun hay dos o tres que no he tenido tiempo de empezar) os dejaré unas fotos de los circuitos, y que son:

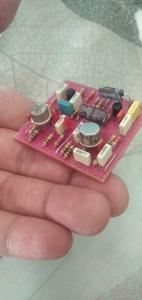

1- EQD Hoof con modificaciones, control de Depth para afilar o hacer mas grueso el sonido a la entrada del circuito, y opción de distintos diodos para el clipping de la primera etapa (esto irá en el switch mismo). Los transistores de germanio son un par de 2n1304.

2- ESR Graphic Fuzz, cambiando los condensadores cerámicos del original por film para reducir algo los ruidos microfónicos que a veces introducen los cerámicos.

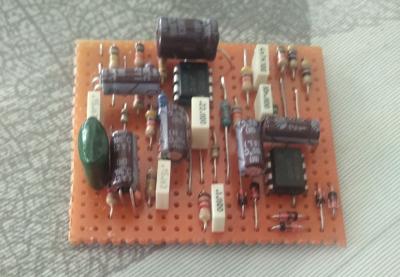

3- Op Amp Big Muff (V5 con opción de Tone Bypass) que ira en una misma caja junto a un Rat con 3 opciones de clipping.

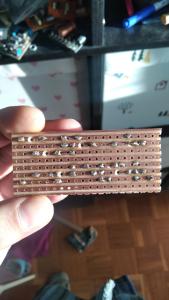

4- Tone Bender MKII con OC81D White Jacket, con especificaciones de Marshall SupaFuzz, con sus resistencias Piher como los originales, condensadores WIMA TFF, también como en alguno de los originales, electroliticos WIMA (sí, como en los originales) y un Iskra KFMU como en los originales (este condensador es dificilísimo de encontrar). Por supuesto los OC81D son Mullard Made in Britain y la placa la he soldado como las originales, soldadura no encima del agujero, sino en la misma pista entre agujeros. Como hacía Gary Hurst. Por supuesto, este irá en caja como las originales que me la traen el domingo.

#1274 bueno, bueno. El 3 va a ser un pedalaco 😂😂

#1275

Todos lo van a ser.
El 3 va a ser puro 90's in a box.

Y por detrás de la última foto se ve un MKI en tagboard que va a ir para la tienda de Grauzone, sin contar un The Egg que también está por ahí, el Rat que es la otra mitad del Op Amp, un Treble Booster que va a ser una pasada...

#1276 seguro que todos van a ser la caña, pero ese 90’s in a box tiene sitio aquí esperándole 😉😉

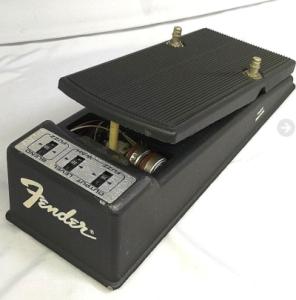

Hola amig@s, una suerte contar con este hilo para los amantes del “buen ruido”. Ya a los 15 años, el único pedal que usaba era un wah con fuzz de Ibánez, que hacía un gran cuerpo con un cabezal a válvulas de Sinmarc. Y no hacía falta más. Hace poco que me invadió la nostalgia y, aunque no toco, me pillé este pedalote, es muy grande, para guarrear un poco y saciar el gas.
