¡JCM800 preamp sin ruido por 15€!

Slater
#1921 por Slater el 01/05/2019
El pdf con la mod de Frank Levi #34
Archivos adjuntos ( para descargar)
#34 Mod.pdf
Subir
OFERTAS Ver todas
  • -11%
    Boss DD-500
    375 €
    Ver oferta
  • -35%
    Valeton Dapper Indie
    97 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    189 €
    Ver oferta
Alejandro Bakich
#1922 por Alejandro Bakich el 01/05/2019
#1920 suena muy lindo, con un poco mas de gain debe ser espectacular!
Subir
1
Tonyguitar
#1923 por Tonyguitar el 01/05/2019
Kenworht escribió:
Calienta el cátodo

Es que si no lo calienta la válvula no conduce.
Subir
Kenworht
#1924 por Kenworht el 01/05/2019
Yo repare un Orange twin Chanel, con GZ34, y ese iva a 11, 7 caldeo en previo.
Subir
Kenworht
#1925 por Kenworht el 01/05/2019
Yo veo una tía buena y me pasa lo mismo.
Me caliento y produzco electrones masivamente.
:risa:
Subir
Tonyguitar
#1926 por Tonyguitar el 01/05/2019
Kenworht escribió:
De tener la posibilidad de bobinar,
sería , 3,15 - 0 - 3,15

Eso está guay por que el punto central lo llevas a masa y eliminas cualquier ruido relacionado con el tema de referenciar los filamentos a masa.


Yo he alimentado los heaters con reguladores 7812 y 7806 un montón de veces y no me gusta así.

El tema es que soportan muy poca corriente y con solo dos ecc83 o dos 6n2p se calienta mucho y si pones 3 válvulas para el mesa booguie por ejemplo ya se viene abajo.


Los filamentos lo suyo es con alterna y referencia dos a masa con un divisor de tensión o el tap central a masa, hay muchas alternativas.

También decir que esto es muy elástico, puedes hacerlo a 12.6v o 6.3v, pero con un margen de un 10%, es decir, por ejemplo entre 5.7v y 6.8v vreo recordar, va a funcionar igual y lo permite, en la hoja de datos de las válvulas te dicen estas cosas.

Para el84 del 7806 ya te olvidas y si hablamos de 6l6 o el34 ya ni te cuento, no te sirve ni un 7806 para cada filamento de cada pentodos.
Subir
Kenworht
#1927 por Kenworht el 01/05/2019
Muy bueno el aporte Jack!!
Podrías explicar un poco la parte que afecta a la etapa??
Subir
Tonyguitar
#1928 por Tonyguitar el 01/05/2019
Kenworht escribió:
Yo veo una tía buena y me pasa lo mismo.
Me caliento y produzco electrones masivamente.


En ese momento uno pasa de ser un diodo de 2 contactos a un triodo que tiene 3 patas y la pata central se conecta la raja y conduce.

Kenworht escribió:
Yo repare un Orange twin Chanel, con GZ34, y ese iva a 11, 7 caldeo en previo

Las 12ax7 con esa alimentación funcionan perfectamente entre pata 4 y 5.
Subir
Kenworht
#1929 por Kenworht el 01/05/2019
Jajaja Tony...

Pues si, gracias al compañero FMK, encontró el esquema.
Y había un 10% de variación en las tensiones de placa. Aceptable.
Y es que siempre hay un margen o tolerancia..
Subir
Alejandro Bakich
#1930 por Alejandro Bakich el 01/05/2019

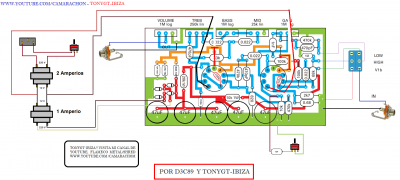

Hola chicos, yo como todavia sigo leyendo, les consulto sobre el previo de jcm 800 a válvulas 12ax7...
Las alimento en alterna de esta forma? Es mejor que con el 7812? Gracias
Archivos adjuntos ( para descargar)
PASAR DE 6N2P A 12AX7.PNG
Subir
Slater
#1931 por Slater el 01/05/2019
#1930 Si mal no recuerdo habia un esquema , no se si era este, que eliminaba ruido de masa que se producía en el esquema original
Subir
Lespaulhc
#1932 por Lespaulhc el 01/05/2019
Alejndro si son 12ax7 y quieres a 12v creo se alimentan entr pin 4 y 5 solo
Y a 6v pin 4y5 y 9 4y5 unidos.Pero mirate bien la pcb no vaya a ser ue los 2 triodos esten en paralelo o en serie.
Pregunta a Tonygt.
Subir
