¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#2281 por Lespaulhc el 08/06/2019
Cierto de hecho estoy haciendo un último ampli a 18w y las válvulas las separo de la pcb ya lo hice una vez y 0 ruidos y sin 1k a masa.Incluso puse potes con cable de jack guitarra apaantallado.
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
  • -7%
    ESP E-II Eclipse FT FM
    2.707 €
    Ver oferta
Alejandro Bakich
#2282 por Alejandro Bakich el 08/06/2019
Hoy voy a probar varias cosas, apantallar el output y el condensador 1uf con dos cables por polo, o sea un cable apantallado para señal y otro cable apantallado para negativo, juntar las mallas y a masa de la placa.
Por otro lado desconectar los filamentos por un instante, si al hacer esto el ruido disminuye capaz pruebo referenciarva masa los filamentos con 100 ohms.

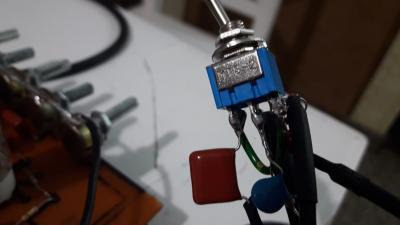

Puede que al armar la llave hi lo de la manera en que lo hice yo gane mas ruido? Ahi les mando la foto: en dicha llave solde la resistencia y condensador 470 k y 470 pf que van al gain. La de 1 mega que v a masa, la de 68k que va a la reja 2. Y el 0.022pf que va a la reja 1.
El mayor ruido es en alta, con el 1 uf activado pero no es una exageracion, lo raro es que al subir el master se empieza a notar porque a un volumen 'hogareño' por asi decirlo, no hace ruido ni soltando las cuerdas!
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#2283 por Tonyguitar el 08/06/2019
Lespaulhc escribió:
Cierto de hecho estoy haciendo un último ampli a 18w y las válvulas las separo de la pcb ya lo hice una vez y 0 ruidos y sin 1k a masa.Incluso puse potes con cable de jack guitarra apaantallado.

Yo en el hilo del jcm800 push pull de 6w he publicado los esquemas separando la etapa del previo y es algo que no he probado.

Verdaderamente el previo jcm800 me parece demasiado agudo con la etapa de potencia, ya no se si hacer el previo por un lado y la etapa por el otro o montar el ampli tal y como se explica en el hilo haciendo el ampli con la etapa todo junto pero separado en pcb distintas:

https://www.guitarristas.info/foros/amplificdor-jcm800-6w-20-euros/306519


Es que no veas tio, es muy aparatoso montar un ampli, entre la etapa de potencia, los 3 transformadores que suelo meter y todo al final ocupa todo un monton de sitio y hay mucho jaleo, un preamp es mas simple y mas limpio.
Subir
Lespaulhc
#2284 por Lespaulhc el 08/06/2019
Bueno tonygt cuestión de gustos yo ahora estoy haciendo un combo de 12x1 y este si que me esta dando faena
Maderas 12 euros cola tolex chapas

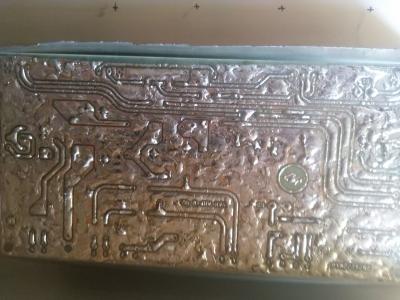

Pcb virgen folios toner planchado alcohol lijas acidos doblado de chapas
Etc...estoy flipando...los materiales son del das musicdink Alemania todo a resistencias 2w y potes alpha.

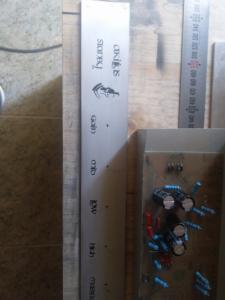

Las válvulas van boca abajo.en una chapa forma U y los pots van en la parte del asa del combo con una chapa aluminio de 3mm serigrafiada con toner
Método planchado.3 dias lijando el aluminio y limpiandolo.sera todo blanco y el cono seguramente un celestion o jensen o eminence.
Subir
2
Alejandro Bakich
#2285 por Alejandro Bakich el 09/06/2019
Hola chicos, yo probando hoy hice lo siguiente, remplace algunas pistas largas de los potes t el gain, probe desconectar los filamentos pero hacia mas ruido. Lo que funciono fue: llevar a tierra de la red los chasis de los transformadores, eso limpió bastante, a mi gusto quedo re bien.
Lo que si hace mucho hum con los microfonos simples de la stratocaster y con mucho gain.
En alta nada de ruido. En alta y con el 1 uf activado muy poco. Lo normal o menos , teniendo en cuenta que tiene mucha caña. Es un preamp realmente muy bueno,, s volumen alto como para tocar en una banda es destructor! !!
Algo que me dejo con curiosidsd hoy fue : las mallas de los apantallados llevarlas a tierra de la red mediante una resistencia, queda como un puerta de ruido, pero deforma el sonido....voy a seguir probando en eso a ver que pasa. ..
Subir
1
Slater
#2286 por Slater el 09/06/2019
#2285 Te mola mas con el condensador de 1uF activado? Es como meterle un overdrive extra?
Subir
1
Alejandro Bakich
#2287 por Alejandro Bakich el 09/06/2019
#2286 si, asi me lo pasó tony gt, yo lu único que hice fue hacerlo con toda la ayuda.
Te comento que al principio cuando lo enchufas y lo probas en casa, a volumen bajo(por los vecinos) es una cosa. Cuando lo lo llevas al ensayo, lo pones a toda caña y las vslvulas se calientan un poco, estalla (sonoramente jaja) es bien agresivo, tiene mucho ataque y marca muyyyy bien los riff con palm mute... El condensador 1uf le da mas ganancia o saturacion. Donde mejor suena para hacer metal es con el 1 uf activado y el gain al 75%, queda limpio y agresivo. Es realmente espectacular !
Subir
2
Tonyguitar
#2288 por Tonyguitar el 09/06/2019
Vaya que si, con este preamp te olvidas de hacer distorsiones y el swich de 1uf es mucho mejor que un booster, eso es u. Extra añadido.


Lespaul, ya, nos enviaras fotos de ese nuevo montaje.
Subir
1
Lespaulhc
#2289 por Lespaulhc el 09/06/2019

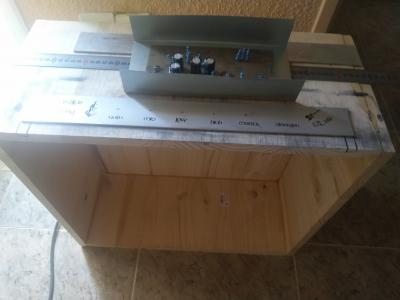

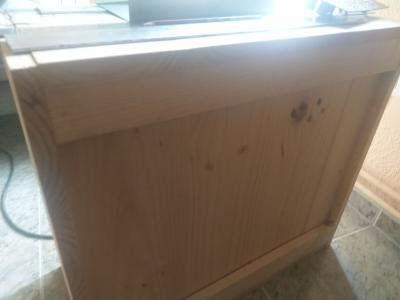

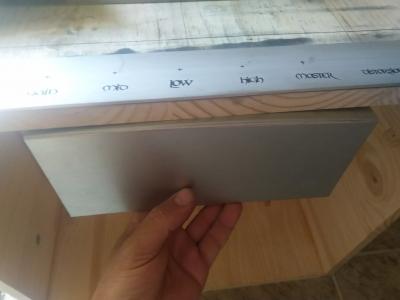

Ok lo hare de momento ahi va el arranque.
Archivos adjuntos ( para descargar)
Subir
2
Lespaulhc
#2290 por Lespaulhc el 09/06/2019
Lleva stanby con switch de palanca una luz roja tipo diamante al encender,otro switch para la distorsión a diodos,en la parte trasera lleva el interruptor on y enchufe tipico de amplis ordenador,
Las valvulas van fuera de la pcb en el mismo chasis aleta retorcida los trafos llevara 2 de 220v 24v vintage y filamentos a 12v con un trafo vintage misma marca que los de 24...trafos de 8amp para red y 4 amp para filamentos
Y para trafo salida un Panzer tu ya sabes que es jajaja...por último un celestion v30 seguramente.
Subir
2
Lespaulhc
#2291 por Lespaulhc el 09/06/2019

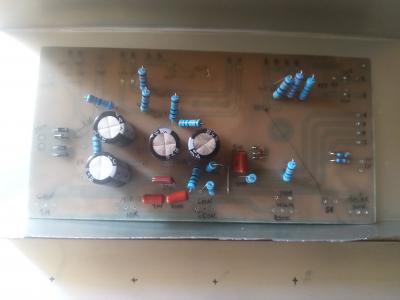

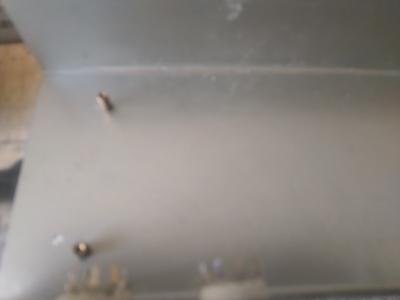

Aqui podeis ver los zocalos se hace un abujero a 22mm y se pone loctite y bicarbonato queda super fuerte ...y oa pcb atornillada aparte también se sujetara con los potenciometros.lo que mas cuesta es doblar la chapa utilice 2 sargentos y unas tijeras para señalar un poco el corte cutex también vale.Aparte de la pcb a las valvulas los cables son de no mas de 4cms.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#2292 por Lespaulhc el 09/06/2019
Ahora solo me queda que me lleguen l9s componentes ,recortar la caja para la placa de aluminio de los potenciometros,y forrar de polipiel y fresar los cantos ,,por último collar los trafos que también tendra su rollo
Subir
