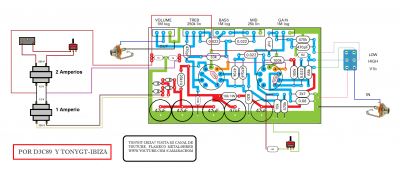

¡JCM800 preamp sin ruido por 15€!

classic50s escribió:

Pero si me dices que con 1Kv sobra, pues guay, mejor....

el preamp jcm800 con dos trafos de halogenos se te pone a la salida del puente rectificador en 300v, luego a su paso por los filtros pi de la fuente se baja tranquilamente 70 voltios.

Si yo he montado este preamp con condensadores de 250v y he medido tension en cada uno y ninguno llega a los 200vDC, habria que mirar la tension AC, suelen ser condensadores de desacoplo entre etapas o de tonestack, hablo de los de 22nF y compañia, yo mi opinion personal es que poner condensadores de 1000v es encarecer el circuito y meter condensadores de gran tamaño.

Con 400v vas sobrao tio y no son dificiles de encontrar de esta tension.

Alejandro Bakich escribió:

#1995 hola tony, te hago dos consultas: la resistencia de 20k 1 w no la puedo conseguir, consigo de 22k....servira igual? O puedo poner dos de 10k 1 w?
Y el capacitor 1uf que va a la llave es electrolitico? Gracias

normal, es que realmente ahi hay que poner una de 22k, es la que yo pongo siempre.


Ojo, esta es la resistencia que mas consumo soporta en este circuito, fijate, yo he llegado a montar este preamp todo de 1/4 en resistencias y he medido tension y temperatura y ni se calienta ninguna, eso si, la de 20k si que tiene que ser de 1w.


Todo el mundo la pone de 22k y de 1w.

Si no tienes 20k 1w puede ser 19k incluso 18k o 21k o 22k
O 2 de 9k 2 de 10k.Solo repercute un poco en el voltaje que no matareis a nadie.

Lespaulhc escribió:

Si no tienes 20k 1w puede ser 19k incluso 18k o 21k o 22k
O 2 de 9k 2 de 10k.Solo repercute un poco en el voltaje que no matareis a nadie.

Es una resistencia que hace del filtro de la fuente, esa resistencia si no la tienes de 20k y la pones de 22k no pasa nada, lo unico que le llegaran alomejor 10v menos a cada anodo, eso es por decir algo, por que es lo mismo 22k que 20k que 18k jejejejeje.

#2005
Clarísimo, tío.
Muy bien

Muchas gracias chicos!!!

#2006 gracias Tony! Y el capacitor 1uf que va a la llave, es electrolitico?

#2011 no perdon, no puede ser nunca no un elecrrolitico ahi

El de la llave ese puedes poner de 1uf el que quieras.

Yo he puesto cerámicos de 50v, electrolíticos con
El positivo al cátodo etc.

#2013 gracias Tony! !!

#2013 hola Tony! Te consulto algo, el capacitor 1uf de la llave va conectado tal cual esta en el esquema? Yo habia entendido que los capacitores no transmitian corriente por sus polos, o sea que la corriente no se conduce de un extremo a otro, sino que se carga y descarga ...aca en el diagrama esta conectado en serie, como un conductor...o va una pata en el cable que viene del pin 8 y se conecta al otro que sale de la llave, o sea haciendo un puente en paralelo antes de entrar a la llave? Que lio te hice jaja

Ese condensador va en paralelo a la resistencia de 10k.
Si Le pones el swich lo activas y desactivas.

Cuando lo activas lo que haces es dejar pasar frecuencias altas que no deja pasar la resistencia de 10k, de ahí que la válvula conduce y amplifica más y por eso satura, más, y además empuja con más fuerza al tercer triodo.


El voltaje que tiene que soportar es bajo, puedes ponerlo electrolítico sin problema de 1uf. La polaridad el negativo a masa.
